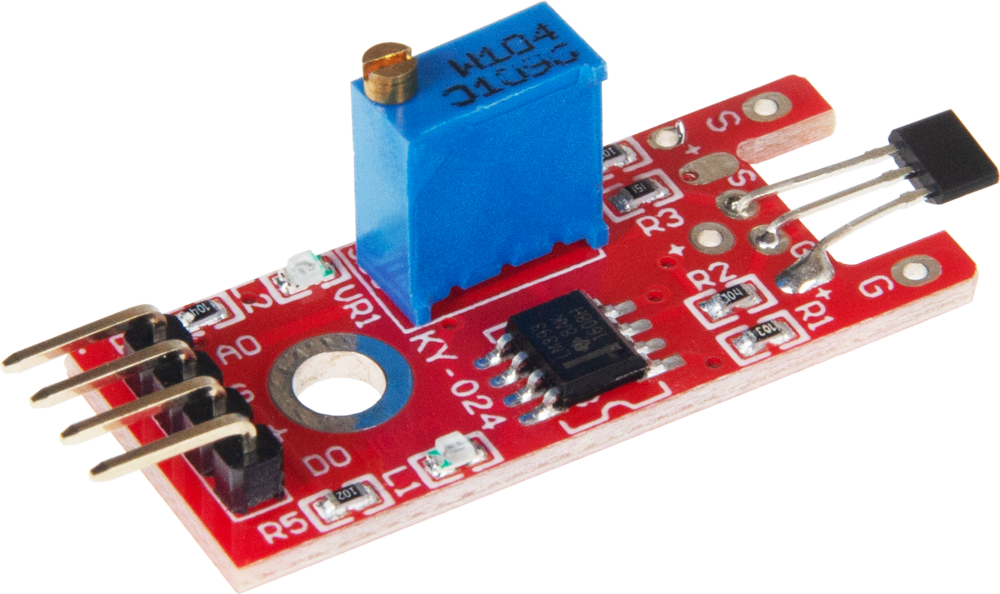

Módulo Sensor Magnético Lineal KY-024
Detección de campo magnético con salidas analógica y digital ajustable.
El KY-024 combina un sensor Hall lineal, generalmente SS49E o equivalente, con un comparador LM393. Su salida analógica cambia según intensidad y polaridad del campo, mientras la salida digital conmuta al superar el umbral ajustado por potenciómetro. Es útil para detectar imanes, puertas y movimiento; no constituye un magnetómetro calibrado y su respuesta depende de orientación, distancia y componente instalado.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,3 a 5 V |
| Sensor | Hall lineal |
| Salidas | AO analógica y DO digital |
| Comparador | LM393 |
| Ajuste | Potenciómetro para DO |
| Detección | Campo magnético |
| Compatibilidad | Arduino y Raspberry Pi mediante ADC para AO |
| Características adicionales | Valor |
|---|---|
| Reposo analógico | Cercano a VCC/2 |
| Polaridad | Modifica AO en sentidos opuestos |
| Indicadores | Alimentación y umbral |
| Calibración | Según imán y distancia |
| Medición | Relativa |
| Uso | Puertas, posición y velocidad |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
// Ejemplo funcional para Arduino Uno
// Verifique primero alimentación y tierra común
// Respete los niveles eléctricos indicados
// Abra el monitor serial a la velocidad configurada
// Realice la prueba inicial sin cargas sensibles
// Revise los mensajes de diagnóstico antes de continuar
const byte DIGITAL=2,ANALOG=A0,LED=13;unsigned long eventos=0;bool previo=HIGH;
void setup(){Serial.begin(115200);pinMode(DIGITAL,INPUT);pinMode(LED,OUTPUT);Serial.println("KY-024 listo");}
void loop(){
int valor=analogRead(ANALOG);bool estado=digitalRead(DIGITAL);
digitalWrite(LED,!estado);
if(previo&& !estado){eventos++;Serial.print("Evento magnetico #");Serial.println(eventos);}
previo=estado;
Serial.print("Campo relativo: ");Serial.print(valor);
Serial.print(" | Umbral: ");Serial.println(estado?"normal":"activado");
delay(100);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué diferencia existe entre AO y DO?
AO representa intensidad y polaridad relativa del campo; DO cambia al superar el umbral definido mediante potenciómetro y comparador LM393.
2. ¿Por qué AO permanece cerca de la mitad sin imán?
El sensor Hall lineal entrega un nivel central en campo cero, permitiendo desviaciones positivas o negativas según polaridad magnética. detectar.
3. ¿Puede medir gauss con precisión?
No sin conocer el sensor exacto, sensibilidad, referencia y calibración; el módulo comercial se utiliza principalmente para mediciones relativas. detectar.
4. ¿Cómo se ajusta correctamente la salida digital?
Coloca el imán objetivo a la distancia deseada y gira el potenciómetro hasta obtener una conmutación estable con margen suficiente.
5. ¿Por qué un lado del imán responde diferente?
La salida analógica cambia en sentidos opuestos para polos norte y sur; el comparador puede activarse solamente hacia una desviación.
6. ¿Puede detectar corriente en un conductor?
El campo puede ser demasiado débil y variable; medir corriente exige geometría controlada, calibración y un sensor diseñado específicamente. detectar.
7. ¿Cómo se compara con A3144?
KY-024 ofrece salida analógica bipolar y umbral ajustable; A3144 proporciona conmutación digital sensible a una polaridad específica. KY-024 al detectar.
8. ¿En qué se diferencia de un reed switch?
Hall funciona sin contacto mecánico y mide campo; reed contiene láminas que cierran físicamente y no entrega nivel analógico. detectar.
9. ¿Qué objetos cercanos alteran la lectura?
Motores, altavoces, imanes, acero magnetizado y conductores de alta corriente modifican el campo local y desplazan la calibración. al detectar.
10. ¿Cómo usarlo con Raspberry Pi?
DO puede conectarse a 3,3 V; AO requiere ADC externo y nunca debe superar el rango permitido por ese conversor.
