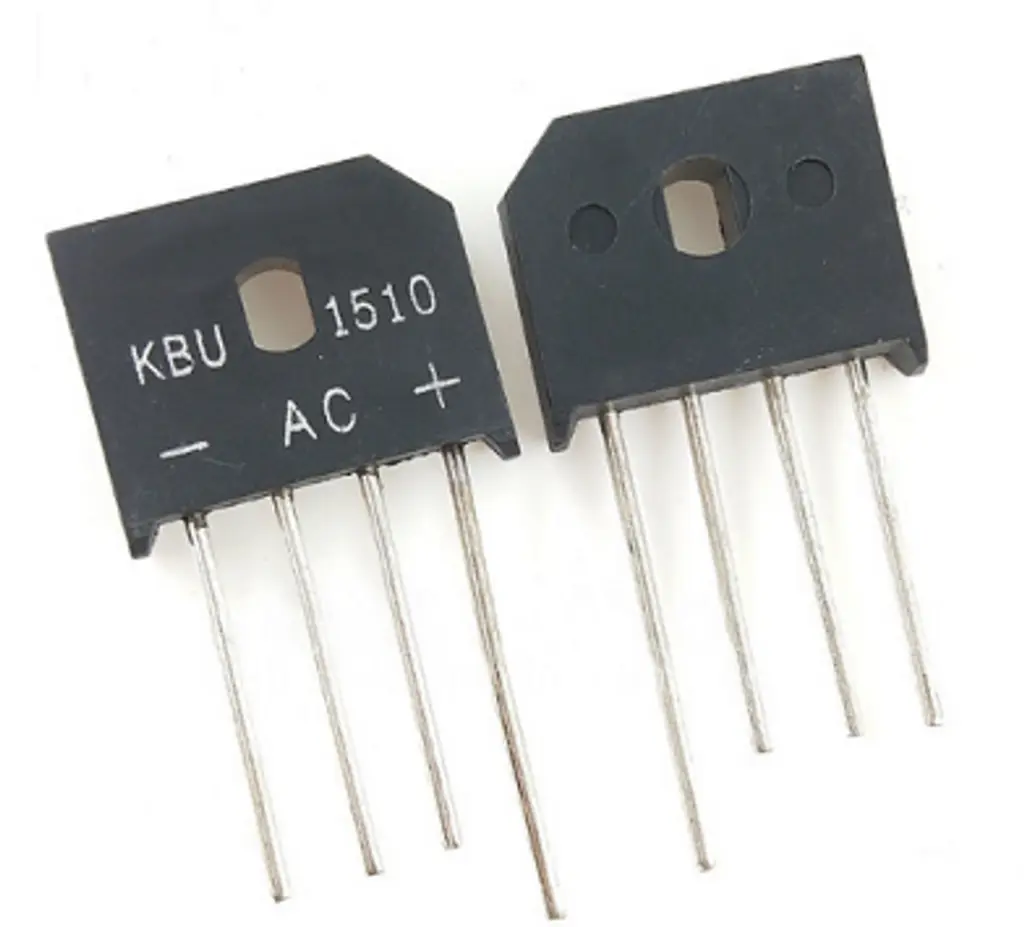

Puente de Diodos 1000V 15A Case KBU
[KBU1510] Puente de Diodos 1000V 15A Case KBU
Referencia Interna:
KBU1510
Puente Rectificador 15A - KBU1510 (1000V)
El KBU1510 es un componente de alta eficiencia diseñado para la rectificación de potencia en circuitos monofásicos. Gracias a su capacidad para manejar corrientes de hasta 15 Amperios y soportar picos de voltaje de 1000 Voltios, es uno de los puentes rectificadores más versátiles para aplicaciones que requieren un rendimiento térmico superior y una larga vida útil.
Este dispositivo cuenta con un encapsulado plástico retardante de llama y un orificio central integrado que permite el montaje directo sobre un disipador de calor o chasis metálico. Esta característica es crucial para disipar la energía térmica generada durante la conversión de corriente alterna a continua en equipos de alto consumo.
Especificaciones Técnicas
| Tipo de dispositivo | Puente Rectificador Monofásico |
|---|---|
| Modelo | KBU1510 |
| Corriente Directa (\( I_{O} \)) | 15.0 A (Con disipador) |
| Voltaje Inverso Pico (\( V_{RRM} \)) | 1000 V |
| Encapsulado | KBU (Plástico con orificio) |
| Voltaje RMS Máximo | 700 V |
| Corriente de sobrecarga (\( I_{FSM} \)) | 300 A (Pico de 8.3ms) |
| Caída de Voltaje Directo (\( V_F \)) | 1.1 V @ 7.5A (Por diodo) |
| Temperatura de Operación | -55 °C a +150 °C |
| Tipo de Montaje | Through-Hole con opción a disipador |
Ficha Técnica y Soporte
Descargue el datasheet para verificar las curvas de derrateo por temperatura y asegurar una correcta selección del disipador para el KBU1510.
Descargue su Datasheet (PDF)
