  2. Puente de Diodos 4A 600V [KBJ406] Puente de Diodos 4A 600V

Puente de Diodos 4A 600V

[KBJ406] Puente de Diodos 4A 600V

https://electrofranko.com/web/image/product.template/2019/image_1920?unique=26c16e0

S/ 2.50 2.5 PEN S/ 2.50

S/ 2.50

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: KBJ406

Puente Rectificador 4A - KBJ406 (600V)

El KBJ406 es un puente rectificador de silicio diseñado para aplicaciones de rectificación de onda completa en circuitos monofásicos. Gracias a su encapsulado tipo KBJ de perfil delgado, este componente es ideal para dispositivos electrónicos donde el espacio vertical y horizontal es limitado. Capaz de manejar una corriente de salida de 4.0 Amperios, ofrece un equilibrio perfecto entre tamaño y rendimiento.

Este rectificador destaca por su baja resistencia térmica y su capacidad para integrarse fácilmente con disipadores de calor externos mediante su orificio de montaje. Es una opción estándar en fuentes de poder para televisores, monitores y cargadores compactos que operan con voltajes de red de hasta 600V de pico inverso.

Especificaciones Técnicas

Tipo de dispositivoPuente Rectificador Monofásico
ModeloKBJ406
Corriente Directa (\( I_{O} \))4.0 A (Con disipador)
Voltaje Inverso Pico (\( V_{RRM} \))600 V
EncapsuladoKBJ (Perfil Delgado / SIP)
Voltaje RMS Máximo420 V
Corriente de sobrecarga (\( I_{FSM} \))120 A (Pico de 8.3ms)
Caída de Voltaje Directo (\( V_F \))1.0 V @ 2.0A (Por elemento)
Temperatura de Operación-55 °C a +150 °C
Material del EncapsuladoPlástico moldeado UL 94V-0

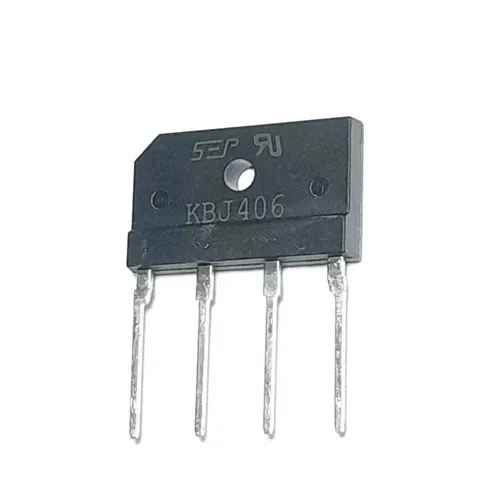

Puente Rectificador KBJ406 4A 600V

Aplicaciones de Perfil Delgado

  • • Fuentes de Alimentación SMPS: Rectificación primaria en fuentes conmutadas de bajo perfil.
  • • Electrónica de Consumo: Utilizado en placas base de televisores LED y monitores LCD.
  • • Adaptadores AC/DC: Etapa de potencia en cargadores de laptops y otros dispositivos portátiles.
  • • Pequeños Electrodomésticos: Rectificación en licuadoras, cafeteras y equipos de cocina modernos.
  • • Iluminación LED: Drivers de corriente continua para sistemas de iluminación arquitectónica.
  • • Audio y Video: Fuentes de alimentación en reproductores y consolas de sonido compactas.

Documentación y Datasheet

Consulte la ficha técnica para conocer los parámetros de montaje y las características de disipación de calor del encapsulado KBJ.

Descargue su Datasheet (PDF)
