PUENTE DE DIODOS 10AMP. 1000V
[KBJ1010] PUENTE DE DIODOS 10AMP. 1000V
Referencia Interna:
KBJ1010

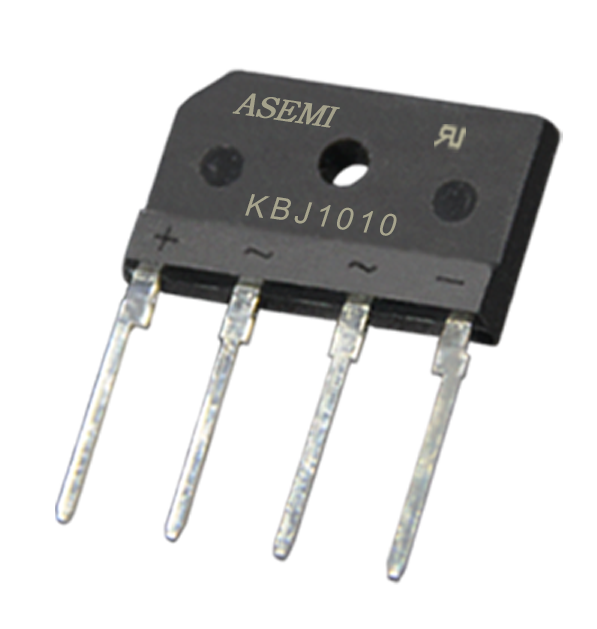

Puente Rectificador 10A - KBJ1010 (1000V)
El KBJ1010 es un puente rectificador de silicio de alto rendimiento, optimizado para la conversión de corriente alterna a continua en aplicaciones industriales y de consumo de alta demanda. Este dispositivo destaca por su capacidad de manejar una corriente de salida de 10 Amperios con una tensión inversa de pico de hasta 1000 Voltios.
Su diseño en encapsulado KBJ plano facilita el acoplamiento directo a disipadores térmicos, garantizando una operación estable incluso bajo cargas pesadas. Gracias a su unión pasivada con vidrio, el KBJ1010 ofrece una excelente fiabilidad y una baja corriente de fuga, convirtiéndose en el componente ideal para fuentes de alimentación de gran potencia.
Especificaciones Técnicas
| Tipo de dispositivo | Puente Rectificador Monofásico |
|---|---|
| Modelo | KBJ1010 |
| Corriente de Salida (\( I_{O} \)) | 10.0 A (con disipador) |
| Voltaje Inverso Pico (\( V_{RRM} \)) | 1000 V |
| Encapsulado | KBJ (Plano SIP) |
| Voltaje RMS Máximo | 700 V |
| Corriente de sobrecarga (\( I_{FSM} \)) | 170 A (Pico de 8.3ms) |
| Caída de Voltaje Directo (\( V_F \)) | 1.0 V @ 5.0A (Por diodo) |
| Temperatura de Operación | -55 °C a +150 °C |
| Material | Unión pasivada con vidrio |
Descargar Ficha Técnica
Para detalles sobre la resistencia térmica unión-carcasa (\( R_{\theta JC} \)) y las dimensiones precisas del encapsulado KBJ, descargue el documento oficial.
Descargue su Datasheet (PDF)
