Módulo Grabador de Voz 8 a 20 Segundos + Parlante
[ISD1820-PCB] Módulo Grabador de Voz 8 a 20 Segundos + Parlante
Referencia Interna:
ISD1820-PCB

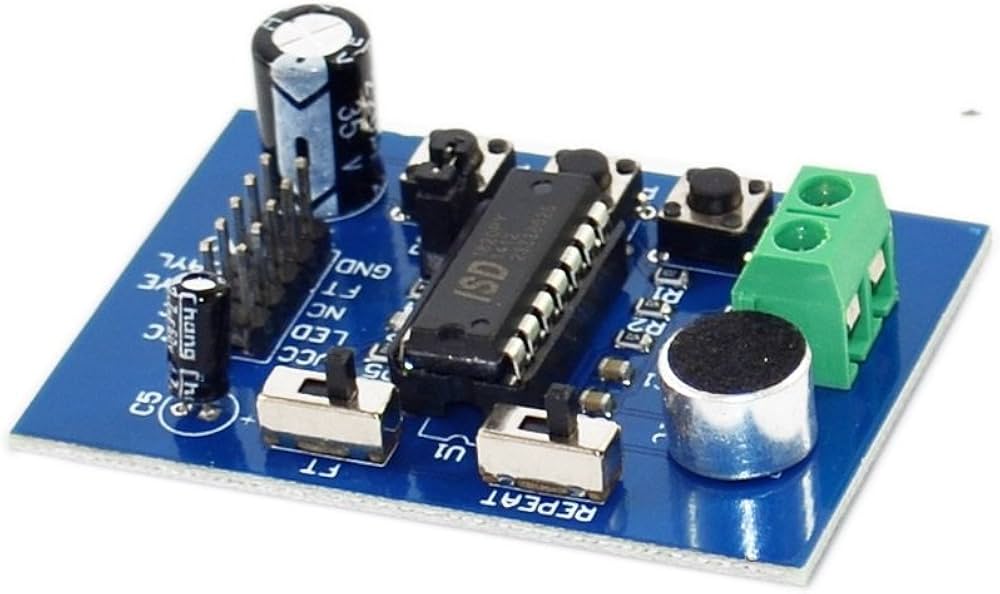

Módulo grabador y reproductor de voz ISD1820
Grabación analógica no volátil de corta duración
Módulo autónomo para grabar y reproducir mensajes de voz breves mediante micrófono electret, memoria analógica no volátil y amplificador integrado. La versión habitual ofrece cerca de diez segundos, ajustables aproximadamente entre 8 y 20 segundos modificando la frecuencia de muestreo. Puede manejarse con botones o señales Arduino/Raspberry Pi. Resulta ideal para avisos, juguetes y prototipos, pero su fidelidad y capacidad son inferiores a un reproductor digital con microSD.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | ISD1820 |
| Alimentación | 2,4–5,5 V |
| Duración habitual | Aproximadamente 10 s |
| Rango configurable | Aproximadamente 8–20 s |
| Memoria | Analógica no volátil |
| Entradas | REC, PLAYE y PLAYL |
| Compatibilidad | Arduino y Raspberry Pi por GPIO |
| Características adicionales | Valor |
|---|---|
| Micrófono | Electret integrado |
| Salida | Altavoz pequeño de 8 Ω o señal FT |
| Repetición | Modo loop mediante puente |
| Ajuste | ROSC define duración y muestreo |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo reproduce con botón o comando serial y permite grabar cinco segundos enviando la letra r desde el monitor serial.
const byte REC=2,PLAY=3,BOTON=4;bool previo=HIGH;
void pulso(byte pin,unsigned long ms){digitalWrite(pin,HIGH);delay(ms);digitalWrite(pin,LOW);}
void setup(){
Serial.begin(9600);pinMode(REC,OUTPUT);pinMode(PLAY,OUTPUT);pinMode(BOTON,INPUT_PULLUP);
digitalWrite(REC,LOW);digitalWrite(PLAY,LOW);Serial.println("ISD1820 listo");
}
void loop(){
bool b=digitalRead(BOTON);
if(previo==HIGH&&b==LOW){Serial.println("Reproduciendo");pulso(PLAY,120);}
if(Serial.available()){char c=Serial.read();
if(c=='p')pulso(PLAY,120);
if(c=='r'){Serial.println("Grabando 5 s");digitalWrite(REC,HIGH);delay(5000);digitalWrite(REC,LOW);}}
previo=b;delay(20);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Cuánto audio puede grabar?
El módulo habitual graba aproximadamente diez segundos; la resistencia de oscilador permite intercambiar duración por calidad dentro de cerca de 8–20 segundos.
2. ¿Conserva la grabación sin alimentación?
Sí, ISD1820 utiliza almacenamiento analógico no volátil, por lo que mantiene el mensaje incluso después de desconectar completamente la fuente.
3. ¿Qué diferencia existe entre PLAYE y PLAYL?
PLAYE reproduce una vez con un pulso; PLAYL mantiene reproducción mientras la señal permanezca activa, dependiendo del cableado del módulo.
4. ¿Puede grabar audio desde una salida de línea?
Es posible acondicionando nivel e impedancia; la entrada de micrófono está diseñada para señales pequeñas y puede saturarse fácilmente con línea.
5. ¿Puede manejar un altavoz directamente?
La etapa integrada puede excitar un altavoz pequeño de 8 Ω, aunque potencia, volumen y fidelidad son limitados para aplicaciones exigentes.
6. ¿Cómo se modifica la calidad de grabación?
Cambiar la resistencia ROSC altera frecuencia de muestreo: mayor frecuencia mejora banda de audio, pero reduce proporcionalmente el tiempo disponible.
7. ¿Puede reproducir varios mensajes independientes?
No de forma nativa; almacena una pista continua. Para múltiples archivos conviene DFPlayer Mini, memoria digital o varios módulos separados.
8. ¿Cómo se compara con DFPlayer Mini?
ISD1820 graba directamente y reproduce una pista corta; DFPlayer lee numerosos archivos digitales desde microSD con mucha mayor calidad durante.
9. ¿Cómo se compara con APR33A3?
APR33A3 admite múltiples mensajes y más control; ISD1820 es más sencillo, económico y adecuado para avisos breves de baja fidelidad.
10. ¿Es compatible con Raspberry Pi?
Sí mediante GPIO para REC y PLAY, respetando niveles y temporización; el audio continúa siendo administrado autónomamente por el módulo.
