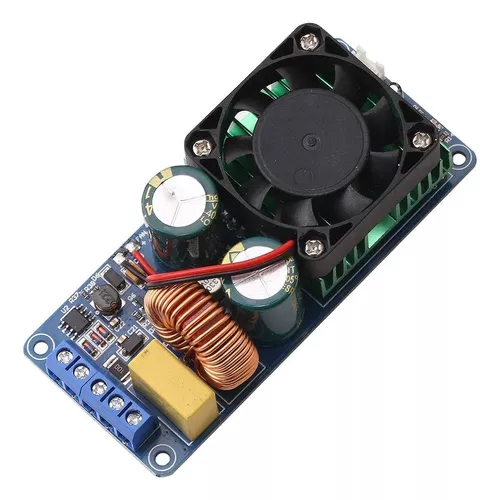

Placa Amplificador de Potencia Digital 500W, Clase D
[IRS2092S] Placa Amplificador de Potencia Digital 500W, Clase D
Referencia Interna:
IRS2092S
Módulo amplificador clase D IRS2092S
Etapa de audio mono de alta potencia
Módulo amplificador de audio clase D basado en el controlador IRS2092S y MOSFET externos. Combina modulación, driver de compuerta y protección de sobrecorriente para conseguir alta eficiencia en etapas mono de potencia. La tensión, potencia y carga admisible cambian entre diseños comerciales, por lo que deben respetarse la serigrafía y MOSFET instalados. Requiere fuente simétrica robusta, disipador, filtro de salida y prácticas de seguridad para tensiones potencialmente peligrosas.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Controlador | Infineon IRS2092S |
| Topología | Amplificador clase D autooscilante |
| Canales | Mono según módulo habitual |
| Alimentación del controlador | Fuente auxiliar flotante integrada en diseño |
| Fuente del módulo | Simétrica; rango exacto según PCB |
| Protección | Sobrecorriente programable y subtensión |
| Compatibilidad | Arduino solo para mute/monitoreo externo |
| Características adicionales | Valor |
|---|---|
| Etapa de potencia | MOSFET externos |
| Eficiencia | Alta frente a clase AB |
| Salida | Filtro LC hacia altavoz |
| Aplicación | Subwoofer y amplificación de potencia |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo no genera audio: supervisa una señal térmica, gobierna ventilador y activa mute preventivo mediante una interfaz externa correctamente adaptada.
const byte MUTE=7,VENTILADOR=5,TEMP=A0;
void setup(){
Serial.begin(115200);pinMode(MUTE,OUTPUT);pinMode(VENTILADOR,OUTPUT);
digitalWrite(MUTE,LOW);delay(1000);digitalWrite(MUTE,HIGH);
}
void loop(){
int adc=analogRead(TEMP);float v=adc*5.0/1023.0;
bool caliente=v>3.0;digitalWrite(VENTILADOR,caliente?HIGH:LOW);
if(v>4.0)digitalWrite(MUTE,LOW);
Serial.print("Sensor térmico: ");Serial.print(v,2);Serial.print(" V | Ventilador: ");
Serial.println(caliente?"ON":"OFF");delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿IRS2092S es un amplificador completo?
Es un controlador clase D con protección; el módulo añade MOSFET, fuente auxiliar y componentes de salida necesarios para amplificar audio.
2. ¿Qué alimentación utiliza el módulo?
Muchas placas requieren fuente simétrica de alta tensión, frecuentemente alrededor de ±45 a ±70 V; confirma siempre la serigrafía específica.
3. ¿Qué potencia puede entregar realmente?
Depende de tensión, impedancia, MOSFET, disipador, fuente y distorsión permitida; cifras comerciales máximas no representan potencia continua garantizada durante el.
4. ¿Qué impedancia de altavoz admite?
Numerosos diseños trabajan con 4–8 Ω; cargas menores elevan corriente, calentamiento y actuación de protección, pudiendo destruir MOSFET de salida.
5. ¿Qué protecciones incorpora el controlador?
Incluye control de sobrecorriente programable, bloqueo por subtensión y apagado; la placa puede añadir protección térmica o de altavoz durante.
6. ¿Por qué necesita filtro LC de salida?
El puente conmuta a alta frecuencia; inductor y condensador recuperan audio analógico y reducen energía RF enviada al altavoz y cableado.
7. ¿Puede controlarse desde Arduino?
Arduino no genera directamente el audio de potencia; puede manejar mute, ventilador y monitoreo mediante circuitos aislados y niveles compatibles.
8. ¿Cómo se compara con TDA7294?
IRS2092S usa clase D con alta eficiencia; TDA7294 es clase AB, más simple pero disipa considerablemente más calor a potencia elevada.
9. ¿Cómo se compara con TPA3116D2?
TPA3116D2 integra etapa de potencia para tensiones menores; IRS2092S gobierna MOSFET externos y escala a potencias y voltajes superiores durante.
10. ¿Qué precauciones exige el montaje?
Usa fusibles, tierra estrella, disipación, aislamiento, carga adecuada y descarga de condensadores; las tensiones presentes pueden causar lesiones graves durante.
