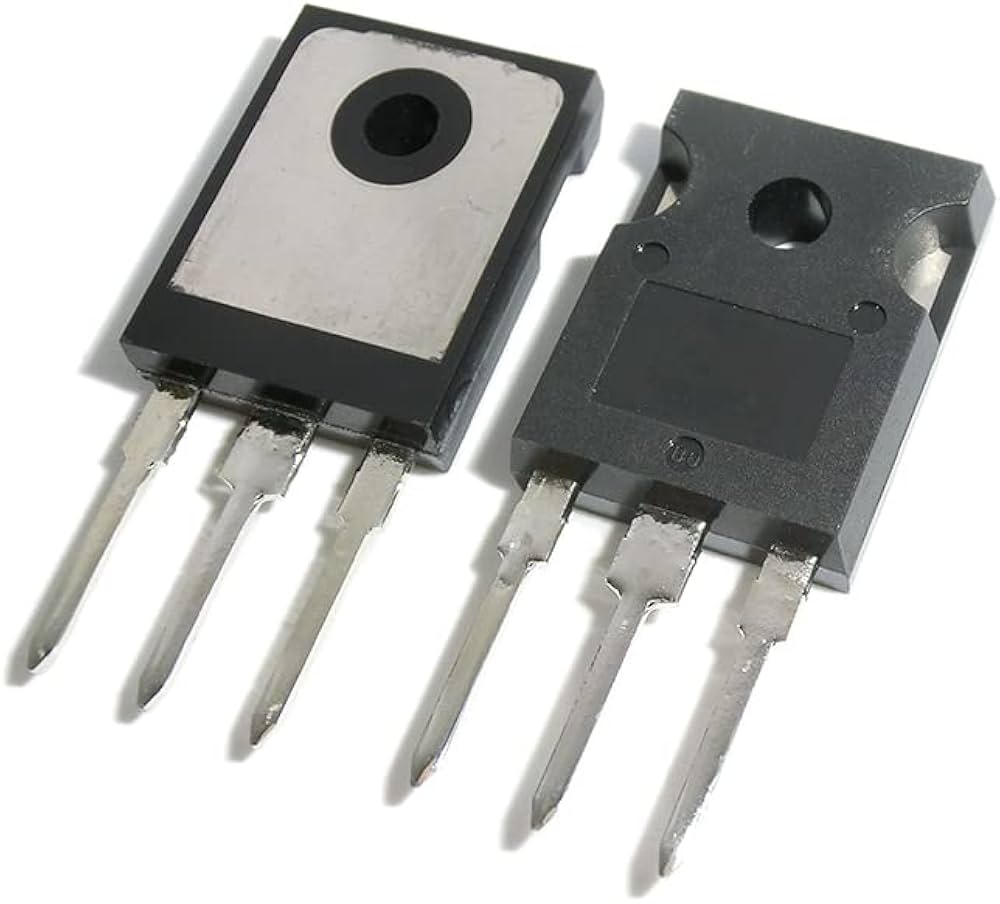

- IRGPS40B120U Transistor IGBT 1200V 40A Ultra Rápido Encapsulado Super-247 [IRGPS40B120U] IRGPS40B120U Transistor IGBT 1200V 40A Ultra Rápido Encapsulado Super-247
IRGPS40B120U Transistor IGBT 1200V 40A Ultra Rápido Encapsulado Super-247
[IRGPS40B120U] IRGPS40B120U Transistor IGBT 1200V 40A Ultra Rápido Encapsulado Super-247
https://electrofranko.com/shop/irgps40b120u-irgps40b120u-transistor-igbt-1200v-40a-ultra-rapido-encapsulado-super-247-3436 https://electrofranko.com/web/image/product.template/3436/image_1920?unique=b7196ac
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
IRGPS40B120U
IRGPS40B120U Transistor IGBT Ultra Rápido de Alta Tensión
Transistor de compuerta aislada NPT de 1200V y 80A en encapsulado industrial robusto Super-247
El IRGPS40B120U es un transistor bipolar de compuerta aislada con tecnología Non-Punch-Through de silicio, diseñado para circuitos de conmutación industrial de alta potencia y voltaje extremo. Su avanzada arquitectura minimiza drásticamente las pérdidas por conducción, optimizando sistemas de inducción magnética pesada. Su robusto encapsulado Super-247 asegura un acoplamiento idóneo ante estrés térmico crítico en inversores solares y grandes variadores industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del semiconductor | IGBT de Canal N (Compuerta Aislada) |
| Voltaje Colector-Emisor (VCES) | 1200V (Voltaje de ruptura absoluto) |
| Voltaje Compuerta-Emisor (VGE) | ±20V (Límite máximo de control) |
| Corriente de colector continua (IC) | 80 A (A temperatura de carcasa TC = 25°C) |
| Corriente de colector nominal | 40 A (Evaluada a temperatura de carcasa TC = 100°C) |
| Corriente de colector pulsada (ICM) | 160 A (Flujo máximo transitorio de pico) |
| Voltaje de saturación (VCE sat) | 2.4V (Típico a IC = 40A, VGE = 15V) |
| Disipación de potencia máxima (PD) | 592 W (Montado con disipador masivo a TC = 25°C) |
| Carga de compuerta total (Qg) | 310 nC (Típica para control dinámico veloz) |
| Frecuencia de trabajo recomendada | 8 kHz a 40 kHz (Rango de velocidad Ultra-Fast) |
| Encapsulado estándar | Super-247 / TO-274AA (Sin orificio de tornillo plano) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal, pines hacia abajo) |
|---|---|---|---|
| Pin 1 | Compuerta (G) | Terminal de Control de Voltaje (Entrada Aislada) | Izquierda |
| Pin 2 | Colector (C) | Entrada de Alta Corriente de Carga / Pestaña trasera | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente hacia Masa o Bus Negativo | Derecha |
Ventajas del IRGPS40B120U
Rigidez Dieléctrica Extrema (1200V): Diseñado específicamente para operar de manera segura en entornos eléctricos industriales de alta tensión y buses DC demandantes.
Tecnología NPT de Silicio Robusta: La arquitectura Non-Punch-Through le brinda un coeficiente de temperatura positivo y excelente resistencia al cortocircuito, facilitando el montaje en paralelo.
Disipación Térmica Masiva (592W): Su encapsulado Super-247 aumenta el área de contacto efectiva, reduciendo drásticamente la resistencia térmica carcasa-disipador.
Conmutación de Ultra Alta Velocidad: Su canal aislado reduce el tiempo de cola de corriente, minimizando las pérdidas energéticas dinámicas en frecuencias de hasta 40 kHz.
