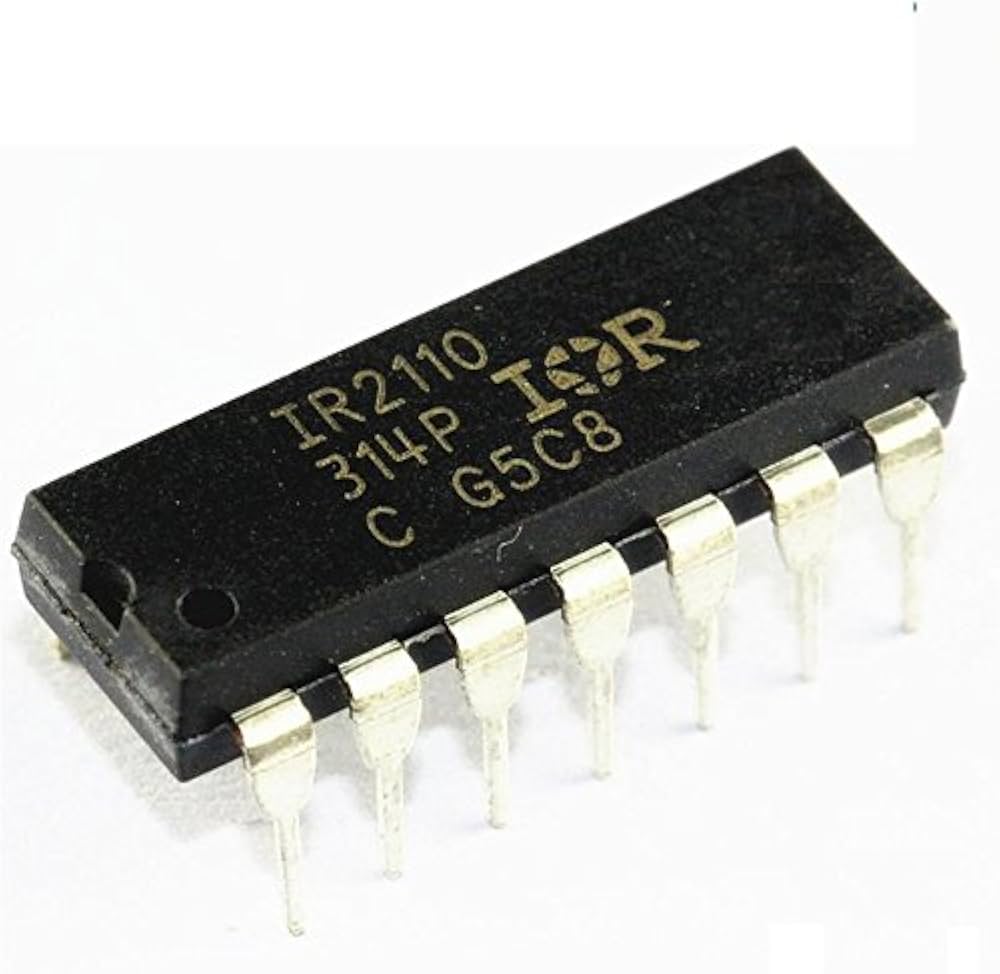

IR2110 Driver de Alto Volt. y Alta Veloc. P Mosfets e IGBTs Encapsulado DIP-14
[IR2110] IR2110 Driver de Alto Volt. y Alta Veloc. P Mosfets e IGBTs Encapsulado DIP-14
https://electrofranko.com/shop/ir2110-ir2110-driver-de-alto-volt-y-alta-veloc-p-mosfets-e-igbts-encapsulado-dip-14-54164 https://electrofranko.com/web/image/product.template/54164/image_1920?unique=b7767fe
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
IR2110
IR2110 Driver de MOSFET e IGBT de Alta Velocidad
Circuito integrado controlador de compuerta de alta tensión con canales de salida independientes para lado alto y bajo
El IR2110 es un circuito integrado controlador de compuerta de silicio de alta tensión y gran velocidad, diseñado para activar transistores MOSFET e IGBT de potencia. Sus canales independientes de salida permiten gestionar de forma óptima configuraciones en medio puente o puente completo con un aislamiento eléctrico extraordinario. Su arquitectura robusta asegura un acoplamiento idóneo en inversores solares, fuentes conmutadas y sistemas de control de motores industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Driver de Compuerta del Lado Alto y Bajo (High/Low Side) |
| Voltaje de flotación absoluto (V_B) | -0.3V a 525V (Lado alto respecto a tierra común) |
| Voltaje de compensación del lado alto (V_S) | V_B - 20V a V_B + 0.3V (Voltaje flotante máximo) |
| Voltaje de alimentación de potencia (V_CC) | 10V a 20V (Rango de operación recomendado) |
| Voltaje de alimentación lógica (V_DD) | 3V a 20V (Permite acoplamiento directo con microcontroladores) |
| Corriente de salida pico (I_O+ / I_O-) | 2.0 A / 2.0 A (Gran capacidad de inyección y extracción) |
| Compatibilidad de entrada de señal | Lógica CMOS o LSTTL (Umbrales de voltaje optimizados) |
| Tiempo de retardo de encendido (t_on) | 120 ns (Valor típico de propagación interna) |
| Tiempo de retardo de apagado (t_off) | 94 ns (Valor típico de propagación interna) |
| Tiempo de subida / caída de salida (tr / tf) | 25 ns / 17 ns (Típicos con carga de 1000 pF) |
| Encapsulado industrial | DIP-14 (Plástico de inserción estándar de 14 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia la izquierda) |
|---|---|---|---|
| Pin 1 | LO | Salida de compuerta del lado bajo | Fila Inferior - Extremo Izquierdo |
| Pin 2 | COM | Retorno de potencia del lado bajo / Tierra de potencia | Fila Inferior - Segundo pin |
| Pin 3 | VCC | Alimentación fija del lado bajo de potencia | Fila Inferior - Tercer pin |
| Pin 4, 8, 11 | N.C. | Sin conexión interna (Aislamiento de alto voltaje) | Pines espaciadores de seguridad |
| Pin 5 | VS | Retorno flotante del lado alto / Punto medio del puente | Fila Inferior - Quinto pin |
| Pin 6 | HO | Salida de compuerta del lado alto | Fila Inferior - Sexto pin |
| Pin 7 | VB | Suministro flotante del lado alto (Bootstrap) | Fila Inferior - Extremo Derecho |
| Pin 9 | V_DD | Alimentación de la sección lógica interna | Fila Superior - Extremo Derecho |
| Pin 10 | HIN | Entrada de señal lógica para el lado alto (HO) | Fila Superior - Segundo pin derecho |
| Pin 12 | LIN | Entrada de señal lógica para el lado bajo (LO) | Fila Superior - Cuarto pin derecho |
| Pin 13 | V_SS | Retorno de la sección lógica / Tierra del circuito digital | Fila Superior - Quinto pin derecho |
| Pin 14 | SD | Entrada de apagado de seguridad (Shutdown) activa en alto | Fila Superior - Extremo Izquierdo |
Ventajas del IR2110
Impresionante Corriente Pico (2.0A): Ofrece la suficiente potencia dinámica para cargar y descargar rápidamente la capacitancia de compuerta en MOSFETs masivos, acelerando los tiempos de conmutación.
Lógica de Alimentación Dual Separada: El pin VDD independiente tolera voltajes desde 3.3V, permitiendo enlazar directamente microcontroladores avanzados o DSPs sin usar adaptadores de nivel externos.
Canal Flotante de Alta Tensión (500V): Su diseño integrado soporta tensiones de bus de corriente continua muy elevadas, ideal para la gestión directa de motores e inversores de red.
Inmunidad dV/dt ante Ruidos Severos: Presenta una extraordinaria robustez frente a variaciones bruscas de voltaje en el pin flotante VS, neutralizando los falsos disparos no deseados.
Aplicaciones Recomendadas
IR2110 Driver de MOSFET e IGBT de Alta Velocidad
Circuito integrado controlador de compuerta de alta tensión con canales de salida independientes para lado alto y bajo
El IR2110 es un circuito integrado controlador de compuerta de silicio de alta tensión y gran velocidad, diseñado para activar transistores MOSFET e IGBT de potencia. Sus canales independientes de salida permiten gestionar de forma óptima configuraciones en medio puente o puente completo con un aislamiento eléctrico extraordinario. Su arquitectura robusta asegura un acoplamiento idóneo en inversores solares, fuentes conmutadas y sistemas de control de motores industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Driver de Compuerta del Lado Alto y Bajo (High/Low Side) |
| Voltaje de flotación absoluto (V_B) | -0.3V a 525V (Lado alto respecto a tierra común) |
| Voltaje de compensación del lado alto (V_S) | V_B - 20V a V_B + 0.3V (Voltaje flotante máximo) |
| Voltaje de alimentación de potencia (V_CC) | 10V a 20V (Rango de operación recomendado) |
| Voltaje de alimentación lógica (V_DD) | 3V a 20V (Permite acoplamiento directo con microcontroladores) |
| Corriente de salida pico (I_O+ / I_O-) | 2.0 A / 2.0 A (Gran capacidad de inyección y extracción) |
| Compatibilidad de entrada de señal | Lógica CMOS o LSTTL (Umbrales de voltaje optimizados) |
| Tiempo de retardo de encendido (t_on) | 120 ns (Valor típico de propagación interna) |
| Tiempo de retardo de apagado (t_off) | 94 ns (Valor típico de propagación interna) |
| Tiempo de subida / caída de salida (tr / tf) | 25 ns / 17 ns (Típicos con carga de 1000 pF) |
| Encapsulado estándar | DIP-14 (Montaje por orificio / Inserción) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia la izquierda) |
|---|---|---|---|
| Pin 1 | LO | Salida de compuerta del lado bajo | Fila Inferior - Extremo Izquierdo |
| Pin 2 | COM | Retorno de potencia del lado bajo / Tierra de potencia | Fila Inferior - Segundo pin |
| Pin 3 | VCC | Alimentación fija del lado bajo de potencia | Fila Inferior - Tercer pin |
| Pin 4, 8, 11 | N.C. | Sin conexión interna (Aislamiento de alto voltaje) | Pines espaciadores de seguridad |
| Pin 5 | VS | Retorno flotante del lado alto / Punto medio del puente | Fila Inferior - Quinto pin |
| Pin 6 | HO | Salida de compuerta del lado alto | Fila Inferior - Sexto pin |
| Pin 7 | VB | Suministro flotante del lado alto (Bootstrap) | Fila Inferior - Extremo Derecho |
| Pin 9 | V_DD | Alimentación de la sección lógica interna | Fila Superior - Extremo Derecho |
| Pin 10 | HIN | Entrada de señal lógica para el lado alto (HO) | Fila Superior - Segundo pin derecho |
| Pin 12 | LIN | Entrada de señal lógica para el lado bajo (LO) | Fila Superior - Cuarto pin derecho |
| Pin 13 | V_SS | Retorno de la sección lógica / Tierra del circuito digital | Fila Superior - Quinto pin derecho |
| Pin 14 | SD | Entrada de apagado de seguridad (Shutdown) activa en alto | Fila Superior - Extremo Izquierdo |
Ventajas del IR2110
Impresionante Corriente Pico (2.0A): Ofrece la suficiente potencia dinámica para cargar y descargar rápidamente la capacitancia de compuerta en MOSFETs masivos, acelerando los tiempos de conmutación.
Lógica de Alimentación Dual Separada: El pin VDD independiente tolera voltajes desde 3.3V, permitiendo enlazar directamente microcontroladores avanzados o DSPs sin usar adaptadores de nivel externos.
Canal Flotante de Alta Tensión (500V): Su diseño integrado soporta tensiones de bus de corriente continua muy elevadas, ideal para la gestión directa de motores e inversores de red.
Inmunidad dV/dt ante Ruidos Severos: Presenta una extraordinaria robustez frente a variaciones bruscas de voltaje en el pin flotante VS, neutralizando los falsos disparos no deseados.
Aplicaciones Recomendadas
IR2110 Driver de MOSFET e IGBT de Alta Velocidad
Circuito integrado controlador de compuerta de alta tensión con canales de salida independientes para lado alto y bajo
El IR2110 es un circuito integrado controlador de compuerta de silicio de alta tensión y gran velocidad, diseñado para activar transistores MOSFET e IGBT de potencia. Sus canales independientes de salida permiten gestionar de forma óptima configuraciones en medio puente o puente completo con un aislamiento eléctrico extraordinario. Su arquitectura robusta asegura un acoplamiento idóneo en inversores solares, fuentes conmutadas y sistemas de control de motores industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Driver de Compuerta del Lado Alto y Bajo (High/Low Side) |
| Voltaje de flotación absoluto (V_B) | -0.3V a 525V (Lado alto respecto a tierra común) |
| Voltaje de compensación del lado alto (V_S) | V_B - 20V a V_B + 0.3V (Voltaje flotante máximo) |
| Voltaje de alimentación de potencia (V_CC) | 10V a 20V (Rango de operación recomendado) |
| Voltaje de alimentación lógica (V_DD) | 3V a 20V (Permite acoplamiento directo con microcontroladores) |
| Corriente de salida pico (I_O+ / I_O-) | 2.0 A / 2.0 A (Gran capacidad de inyección y extracción) |
| Compatibilidad de entrada de señal | Lógica CMOS o LSTTL (Umbrales de voltaje optimizados) |
| Tiempo de retardo de encendido (t_on) | 120 ns (Valor típico de propagación interna) |
| Tiempo de retardo de apagado (t_off) | 94 ns (Valor típico de propagación interna) |
| Tiempo de subida / caída de salida (tr / tf) | 25 ns / 17 ns (Típicos con carga de 1000 pF) |
| Encapsulado industrial | DIP-14 (Plástico de inserción estándar de 14 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia la izquierda) |
|---|---|---|---|
| Pin 1 | LO | Salida de compuerta del lado bajo | Fila Inferior - Extremo Izquierdo |
| Pin 2 | COM | Retorno de potencia del lado bajo / Tierra de potencia | Fila Inferior - Segundo pin |
| Pin 3 | VCC | Alimentación fija del lado bajo de potencia | Fila Inferior - Tercer pin |
| Pin 4, 8, 11 | N.C. | Sin conexión interna (Aislamiento de alto voltaje) | Pines espaciadores de seguridad |
| Pin 5 | VS | Retorno flotante del lado alto / Punto medio del puente | Fila Inferior - Quinto pin |
| Pin 6 | HO | Salida de compuerta del lado alto | Fila Inferior - Sexto pin |
| Pin 7 | VB | Suministro flotante del lado alto (Bootstrap) | Fila Inferior - Extremo Derecho |
| Pin 9 | V_DD | Alimentación de la sección lógica interna | Fila Superior - Extremo Derecho |
| Pin 10 | HIN | Entrada de señal lógica para el lado alto (HO) | Fila Superior - Segundo pin derecho |
| Pin 12 | LIN | Entrada de señal lógica para el lado bajo (LO) | Fila Superior - Cuarto pin derecho |
| Pin 13 | V_SS | Retorno de la sección lógica / Tierra del circuito digital | Fila Superior - Quinto pin derecho |
| Pin 14 | SD | Entrada de apagado de seguridad (Shutdown) activa en alto | Fila Superior - Extremo Izquierdo |
Ventajas del IR2110
Impresionante Corriente Pico (2.0A): Ofrece la suficiente potencia dinámica para cargar y descargar rápidamente la capacitancia de compuerta en MOSFETs masivos, acelerando los tiempos de conmutación.
Lógica de Alimentación Dual Separada: El pin VDD independiente tolera voltajes desde 3.3V, permitiendo enlazar directamente microcontroladores avanzados o DSPs sin usar adaptadores de nivel externos.
Canal Flotante de Alta Tensión (500V): Su diseño integrado soporta tensiones de bus de corriente continua muy elevadas, ideal para la gestión directa de motores e inversores de red.
Inmunidad dV/dt ante Ruidos Severos: Presenta una extraordinaria robustez frente a variaciones bruscas de voltaje en el pin flotante VS, neutralizando los falsos disparos no deseados.
Aplicaciones Recomendadas
IR2110 Driver de MOSFET e IGBT de Alta Velocidad
Circuito integrado controlador de compuerta de alta tensión con canales de salida independientes para lado alto y bajo
El IR2110 es un circuito integrado controlador de compuerta de silicio de alta tensión y gran velocidad, diseñado para activar transistores MOSFET e IGBT de potencia. Sus canales independientes de salida permiten gestionar de forma óptima configuraciones en medio puente o puente completo con un aislamiento eléctrico extraordinario. Su arquitectura robusta asegura un acoplamiento idóneo en inversores solares, fuentes conmutadas y sistemas de control de motores industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Driver de Compuerta del Lado Alto y Bajo (High/Low Side) |
| Voltaje de flotación absoluto (V_B) | -0.3V a 525V (Lado alto respecto a tierra común) |
| Voltaje de compensación del lado alto (V_S) | V_B - 20V a V_B + 0.3V (Voltaje flotante máximo) |
| Voltaje de alimentación de potencia (V_CC) | 10V a 20V (Rango de operación recomendado) |
| Voltaje de alimentación lógica (V_DD) | 3V a 20V (Permite acoplamiento directo con microcontroladores) |
| Corriente de salida pico (I_O+ / I_O-) | 2.0 A / 2.0 A (Gran capacidad de inyección y extracción) |
| Compatibilidad de entrada de señal | Lógica CMOS o LSTTL (Umbrales de voltaje optimizados) |
| Tiempo de retardo de encendido (t_on) | 120 ns (Valor típico de propagación interna) |
| Tiempo de retardo de apagado (t_off) | 94 ns (Valor típico de propagación interna) |
| Tiempo de subida / caída de salida (tr / tf) | 25 ns / 17 ns (Típicos con carga de 1000 pF) |
| Encapsulado estándar | DIP-14 (Montaje por orificio / Inserción) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia la izquierda) |
|---|---|---|---|
| Pin 1 | LO | Salida de compuerta del lado bajo | Fila Inferior - Extremo Izquierdo |
| Pin 2 | COM | Retorno de potencia del lado bajo / Tierra de potencia | Fila Inferior - Segundo pin |
| Pin 3 | VCC | Alimentación fija del lado bajo de potencia | Fila Inferior - Tercer pin |
| Pin 4, 8, 11 | N.C. | Sin conexión interna (Aislamiento de alto voltaje) | Pines espaciadores de seguridad |
| Pin 5 | VS | Retorno flotante del lado alto / Punto medio del puente | Fila Inferior - Quinto pin |
| Pin 6 | HO | Salida de compuerta del lado alto | Fila Inferior - Sexto pin |
| Pin 7 | VB | Suministro flotante del lado alto (Bootstrap) | Fila Inferior - Extremo Derecho |
| Pin 9 | V_DD | Alimentación de la sección lógica interna | Fila Superior - Extremo Derecho |
| Pin 10 | HIN | Entrada de señal lógica para el lado alto (HO) | Fila Superior - Segundo pin derecho |
| Pin 12 | LIN | Entrada de señal lógica para el lado bajo (LO) | Fila Superior - Cuarto pin derecho |
| Pin 13 | V_SS | Retorno de la sección lógica / Tierra del circuito digital | Fila Superior - Quinto pin derecho |
| Pin 14 | SD | Entrada de apagado de seguridad (Shutdown) activa en alto | Fila Superior - Extremo Izquierdo |
Ventajas del IR2110
Impresionante Corriente Pico (2.0A): Ofrece la suficiente potencia dinámica para cargar y descargar rápidamente la capacitancia de compuerta en MOSFETs masivos, acelerando los tiempos de conmutación.
Lógica de Alimentación Dual Separada: El pin VDD independiente tolera voltajes desde 3.3V, permitiendo enlazar directamente microcontroladores avanzados o DSPs sin usar adaptadores de nivel externos.
Canal Flotante de Alta Tensión (500V): Su diseño integrado soporta tensiones de bus de corriente continua muy elevadas, ideal para la gestión directa de motores e inversores de red.
Inmunidad dV/dt ante Ruidos Severos: Presenta una extraordinaria robustez frente a variaciones bruscas de voltaje en el pin flotante VS, neutralizando los falsos disparos no deseados.
