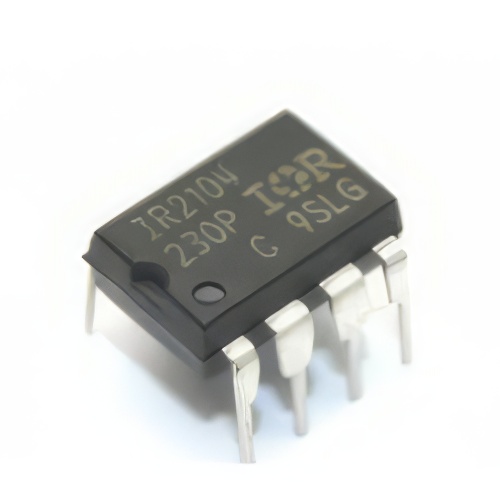

IR2104 Driver de MOSFETs e IGBTs de Potencia de Alto Voltaje y Velocidad,
[IR2104] IR2104 Driver de MOSFETs e IGBTs de Potencia de Alto Voltaje y Velocidad,
https://electrofranko.com/shop/ir2104-ir2104-driver-de-mosfets-e-igbts-de-potencia-de-alto-voltaje-y-velocidad-3364 https://electrofranko.com/web/image/product.template/3364/image_1920?unique=0a863ad
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
IR2104
IR2104 Driver de MOSFET e IGBT de Lado Alto y Bajo
Circuito integrado controlador de compuerta de alta velocidad con funciones de apagado y medio puente integrado
El IR2104 es un circuito integrado controlador de compuerta de silicio de alta tensión y velocidad, diseñado para activar transistores MOSFET e IGBT en configuración de medio puente. Su canal de entrada único simplifica el control al generar automáticamente tiempos de muerte internos que previenen cortocircuitos cruzados destructivos. Su arquitectura robusta asegura un acoplamiento idóneo en inversores de potencia, fuentes conmutadas y sistemas de control de motores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Driver de Compuerta Media Puente (Half-Bridge) |
| Voltaje de flotación absoluto (V_B) | -0.3V a 625V (Lado alto respecto a tierra) |
| Voltaje de salida del lado alto (V_S) | V_B - 25V a V_B + 0.3V (Voltaje de compensación) |
| Voltaje de alimentación lógica (V_CC) | 10V a 20V (Rango de operación recomendado) |
| Voltaje de salida del lado bajo (V_LO) | -0.3V a V_CC + 0.3V (Referenciado a COM) |
| Corriente de salida pico (I_O+ / I_O-) | 130 mA / 270 mA (Inyección y extracción típica) |
| Tiempo de muerte interno (Deadtime) | 520 ns (Valor típico para evitar conducción cruzada) |
| Función de apagado integrado (SD\) | Entrada activa en bajo para desactivar HO y LO |
| Tiempo de retardo de encendido (t_on) | 680 ns (Valor típico de propagación interna) |
| Tiempo de retardo de apagado (t_off) | 150 ns (Valor típico de propagación interna) |
| Encapsulado industrial | DIP-8 (Plástico de inserción estándar de 8 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia arriba) |
|---|---|---|---|
| Pin 1 | VCC | Alimentación fija del lado bajo y de la lógica | Superior Izquierda |
| Pin 2 | IN | Entrada de control lógica para el puente (HO en alto, LO en bajo) | Segundo pin izquierdo |
| Pin 3 | SD\ | Entrada lógica de apagado (Shutdown) activa en bajo | Tercer pin izquierdo |
| Pin 4 | COM | Retorno de potencia del lado bajo / Tierra general | Inferior Izquierda |
| Pin 5 | LO | Salida de compuerta del lado bajo | Inferior Derecha |
| Pin 6 | VS | Retorno flotante del lado alto / Punto medio del puente | Tercer pin derecho |
| Pin 7 | HO | Salida de compuerta del lado alto | Segundo pin derecho |
| Pin 8 | VB | Suministro flotante del lado alto (Bootstrap) | Superior Derecha |
Ventajas del IR2104
Canal Flotante de hasta 600V: Permite operar de manera segura con voltajes de bus de corriente continua muy elevados, típicos de la industria y la red eléctrica comercial.
Control por Entrada Única (IN): Optimiza el uso de recursos lógicos en el microcontrolador al requerir una sola línea PWM para gobernar el medio puente completo de forma simétrica.
Pin de Apagado Independiente (SD\): Proporciona una vía de protección rápida ante fallas o sobrecorrientes, permitiendo desactivar instantáneamente ambas salidas HO y LO.
Tiempo de Muerte Incorporado (520 ns): Su lógica interna introduce un retardo óptimo que evita que ambos transistores conduzcan de forma simultánea durante las transiciones.
Aplicaciones Recomendadas
