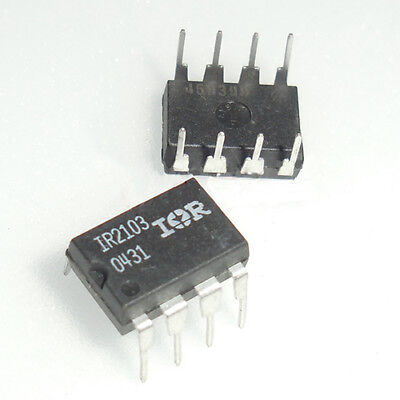

- IR2103 Circuito Integrado Driver Mosfet IGBT [IR2103] IR2103 Circuito Integrado Driver Mosfet IGBT
IR2103 Circuito Integrado Driver Mosfet IGBT
[IR2103] IR2103 Circuito Integrado Driver Mosfet IGBT
https://electrofranko.com/shop/ir2103-ir2103-circuito-integrado-driver-mosfet-igbt-653 https://electrofranko.com/web/image/product.template/653/image_1920?unique=4c10aec
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
IR2103
IR2103 Driver de MOSFET e IGBT de Lado Alto y Bajo
Circuito integrado controlador de compuerta de alta velocidad para configuraciones en medio puente industrial
El IR2103 es un circuito integrado controlador de compuerta de silicio de alta tensión y velocidad, diseñado para activar transistores MOSFET e IGBT en configuración de medio puente. Sus canales independientes de salida para lado alto y bajo incorporan un tiempo de muerte interno para prevenir la conducción simultánea destructiva. Su arquitectura robusta asegura un acoplamiento idóneo en inversores de potencia, fuentes conmutadas y sistemas de control de motores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Driver de Compuerta Media Puente (Half-Bridge) |
| Voltaje de flotación absoluto (V_B) | -0.3V a 625V (Lado alto respecto a tierra) |
| Voltaje de salida del lado alto (V_S) | V_B - 25V a V_B + 0.3V (Voltaje de compensación) |
| Voltaje de alimentación lógica (V_CC) | 10V a 20V (Rango de operación recomendado) |
| Voltaje de salida del lado bajo (V_LO) | -0.3V a V_CC + 0.3V (Referenciado a COM) |
| Corriente de salida pico (I_O+ / I_O-) | 130 mA / 270 mA (Inyección y extracción típica) |
| Tiempo de muerte interno (Deadtime) | 520 ns (Valor típico para evitar cortocircuitos) |
| Compatibilidad de entrada lógica | Lógica Schmitt trigger compatible con 3.3V, 5V y 15V |
| Tiempo de retardo de encendido (t_on) | 680 ns (Valor típico de propagación) |
| Tiempo de retardo de apagado (t_off) | 150 ns (Valor típico de propagación) |
| Encapsulado industrial | DIP-8 (Plástico de inserción estándar de 8 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia arriba) |
|---|---|---|---|
| Pin 1 | VCC | Alimentación fija del lado bajo y de la lógica | Superior Izquierda |
| Pin 2 | HIN | Entrada lógica para la salida del lado alto (HO) | Segundo pin izquierdo |
| Pin 3 | LIN\ | Entrada lógica activa en bajo para el lado bajo (LO) | Tercer pin izquierdo |
| Pin 4 | COM | Retorno de potencia del lado bajo / Tierra general | Inferior Izquierda |
| Pin 5 | LO | Salida de compuerta del lado bajo | Inferior Derecha |
| Pin 6 | VS | Retorno flotante del lado alto / Punto medio del puente | Tercer pin derecho |
| Pin 7 | HO | Salida de compuerta del lado alto | Segundo pin derecho |
| Pin 8 | VB | Suministro flotante del lado alto (Bootstrap) | Superior Derecha |
Ventajas del IR2103
Canal Flotante de hasta 600V: Permite operar de manera segura con voltajes de bus de corriente continua muy elevados, típicos de la industria y la red eléctrica comercial.
Prevención de Cross-Conduction (Tiempo de Muerte): El retardo interno de 520 ns evita que ambos transistores se enciendan a la vez, eliminando riesgos de cortocircuitos destructivos en el puente.
Inmunidad dV/dt Tolerante: Presenta una excelente robustez ante variaciones bruscas de voltaje en el nodo VS, reduciendo drásticamente falsos disparos provocados por ruidos conmutados.
Lógica de Entrada Flexible: Las entradas compatibles con niveles desde 3.3V facilitan la interconexión directa con modernos microcontroladores y DSPs sin necesidad de acondicionadores.
Aplicaciones Recomendadas
