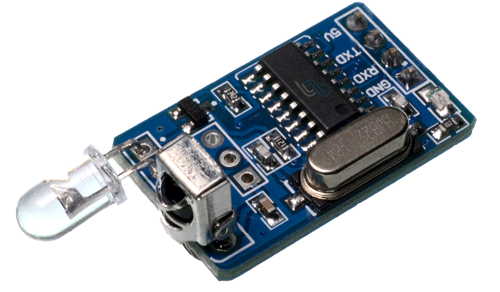

IR-DECODING Sensor infrarrojo Decodificador
[IR-DECODING ] IR-DECODING Sensor infrarrojo Decodificador
Referencia Interna:
IR-DECODING
Módulo Infrarrojo Codificador y Decodificador
Recepción y transmisión de comandos infrarrojos codificados.
El IR-DECODING integra recepción, decodificación y transmisión infrarroja para simplificar enlaces de control remoto. Se utiliza con mandos compatibles y controladores mediante señales digitales o seriales según su placa.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 5 V CC |
| Medio | Luz infrarroja modulada |
| Función | Recepción, decodificación y transmisión |
| Protocolo principal | NEC en la versión comercial |
| Frecuencia portadora | 38 kHz habitual |
| Alcance orientativo | 6 a 10 m en línea de vista |
| Compatibilidad | Arduino; Raspberry Pi con adaptación a 3,3 V |
| Características adicionales | Valor |
|---|---|
| Dirección | Enlace óptico directo |
| Interfaz | TTL según revisión del módulo |
| Emisor | LED infrarrojo |
| Receptor | Demodulador infrarrojo |
| Interferencias | Sol intenso y luminarias |
| Aplicaciones | Control remoto y repetición |
Ventajas y aplicaciones
Integración sencilla: Su interfaz permite incorporarlo a prototipos electrónicos con conexiones claras y componentes externos mínimos durante el desarrollo.
Formato compacto: El tamaño reducido facilita instalarlo dentro de robots, equipos educativos y mecanismos con espacio disponible limitado.
Respuesta práctica: Entrega información útil para automatización, supervisión o control cuando trabaja dentro de sus condiciones eléctricas especificadas.
Compatibilidad amplia: Puede emplearse con Arduino y otras plataformas, adaptando alimentación, niveles lógicos e interfaz cuando resulte necesario.
Aplicaciones educativas: Permite estudiar principios de sensado, adquisición y programación mediante experiencias repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo presenta la señal principal del producto para comprobar cableado antes de incorporarlo a una aplicación mayor.
// Ejemplo receptor NEC con biblioteca IRremote
#include <IRremote.hpp>
void setup(){Serial.begin(9600);IrReceiver.begin(2);}
void loop(){if(IrReceiver.decode()){IrReceiver.printIRResultShort(&Serial);IrReceiver.resume();}}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple IR-DECODING?
IR-DECODING proporciona la función descrita mediante su principio físico y entrega una señal utilizable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizarse exactamente la tensión indicada en las especificaciones, compartiendo tierra con el controlador y evitando invertir la polaridad de conexión.
3. ¿Cómo debe instalarse?
Debe fijarse sin esfuerzos sobre sus terminales, manteniendo conexiones cortas, aislamiento adecuado y una ubicación compatible con el fenómeno medido.
4. ¿Qué factores afectan el funcionamiento?
La alimentación, temperatura, ruido eléctrico, montaje y condiciones ambientales pueden modificar la respuesta; conviene evaluar el conjunto dentro de su aplicación final.
5. ¿Es compatible con Arduino Uno?
Sí. Utiliza la interfaz descrita y una biblioteca compatible cuando el ejemplo la requiere, respetando siempre la alimentación especificada en.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, respetando 3,3 V en GPIO y agregando ADC o adaptación de nivel cuando la interfaz del módulo lo requiera.
7. ¿Necesita calibración o ajuste?
Cuando incorpora umbral o entrega una magnitud relativa, debe ajustarse y validarse usando referencias apropiadas para el intervalo operativo requerido.
8. ¿Cómo se compara con VS1838B?
VS1838B solamente recibe y demodula infrarrojo; IR-DECODING añade funciones de codificación o transmisión según la placa comercial utilizada en proyectos.
9. ¿En qué difiere de Bluetooth?
El infrarrojo requiere línea de vista y comandos breves; Bluetooth establece un enlace de radio bidireccional con mayor complejidad en.
10. ¿Puede copiar cualquier control remoto?
No necesariamente. Deben coincidir portadora, protocolo, longitud y temporización; equipos con protocolos propietarios pueden no reproducirse correctamente mediante este módulo.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
