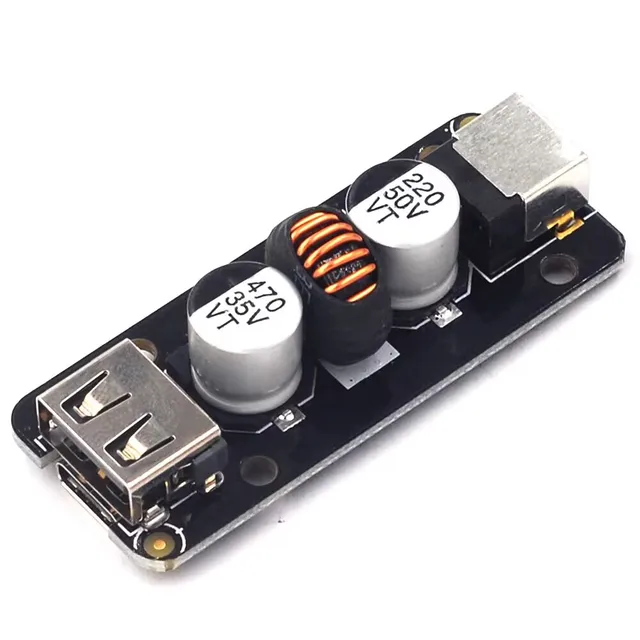

IP6518 Modulo de Cargador Rápido de Protocolo Completo QC3.0
[IP6518] IP6518 Modulo de Cargador Rápido de Protocolo Completo QC3.0
Referencia Interna:
IP6518
Módulo de Carga Rápida IP6518
Conversor reductor USB multiprotocolo para salidas de carga rápida.
El IP6518 es un controlador reductor síncrono destinado a módulos de carga rápida desde una fuente DC hacia puertos USB. Negocia varios protocolos habituales y regula automáticamente tensión y corriente según el dispositivo conectado. La placa comercial define conectores, rango de entrada, potencia y disipación disponibles; debe utilizarse con fuente, cables y refrigeración adecuados, sin conectarla directamente a una batería fuera de especificación.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor buck síncrono |
| Entrada típica | 8 a 32 V CC según placa |
| Salida | 5 V y perfiles rápidos negociados |
| Potencia comercial | Hasta aproximadamente 45 W según diseño |
| Protocolos | QC, AFC, FCP y otros según chip |
| Puertos | USB según módulo |
| Compatibilidad | Teléfonos y dispositivos compatibles |
| Características adicionales | Valor |
|---|---|
| Eficiencia | Hasta aproximadamente 97 % en condiciones favorables |
| Protecciones | Sobrecorriente, sobretensión y temperatura |
| Negociación | Automática |
| Refrigeración | Necesaria a potencia alta |
| Arduino | No requiere control Arduino |
| Raspberry Pi | Puede alimentar solo con perfil estable de 5 V adecuado |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
// Ejemplo funcional para Arduino Uno
// Verifique primero alimentación y tierra común
// Respete los niveles eléctricos indicados
// Abra el monitor serial a la velocidad configurada
// Realice la prueba inicial sin cargas sensibles
// Revise los mensajes de diagnóstico antes de continuar
const byte ENTRADA=A0;const float VREF=5.0;
float leerVoltaje(){long s=0;for(byte i=0;i<30;i++){s+=analogRead(ENTRADA);delay(2);}return s*VREF/30.0/1023.0;}
void setup(){Serial.begin(115200);Serial.println("Lectura del convertidor HW-685");}
void loop(){
float voltaje=leerVoltaje();
float corriente=4.0+(voltaje/5.0)*16.0; // Ajustar al rango seleccionado
float porcentaje=(corriente-4.0)*100.0/16.0;
Serial.print("Salida: ");Serial.print(voltaje,3);Serial.print(" V");
Serial.print(" | Corriente estimada: ");Serial.print(corriente,2);Serial.print(" mA");
Serial.print(" | Proceso: ");Serial.print(porcentaje,1);Serial.println(" %");
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función realiza el IP6518?
Controla un convertidor buck síncrono y negocia protocolos USB para entregar automáticamente perfiles de tensión compatibles con el dispositivo conectado.
2. ¿Qué protocolos de carga rápida puede reconocer?
Según versión admite familias como QC, AFC, FCP y otras; el conjunto exacto debe confirmarse en hoja técnica y placa.
3. ¿La salida permanece siempre en 5 V?
Comienza normalmente en 5 V y solamente eleva tensión después de una negociación válida, evitando aplicar perfiles rápidos a equipos incompatibles.
4. ¿Qué potencia puede entregar realmente?
Depende de tensión de entrada, MOSFET, inductor, conectores, refrigeración y diseño PCB; la cifra comercial no garantiza operación continua. IP6518.
5. ¿Por qué se calienta con cargas elevadas?
Pérdidas en conmutación, inductor, resistencias y conectores se convierten en calor; mejora ventilación y reduce corriente si aumenta temperatura. IP6518.
6. ¿Puede alimentar directamente una Raspberry Pi?
Solamente mediante salida estable de 5 V con corriente suficiente y cable adecuado; evita activar perfiles superiores incompatibles con la placa.
7. ¿Cómo se compara con LM2596?
IP6518 negocia protocolos USB y tensiones automáticamente; LM2596 ofrece una salida ajustada sin comunicación con el dispositivo consumidor. controlador IP6518.
8. ¿En qué se diferencia de un módulo power-bank?
IP6518 suele reducir desde una entrada mayor; un power-bank eleva tensión desde batería y añade carga, protección y gestión de energía.
9. ¿Qué sucede si la fuente de entrada es insuficiente?
La tensión cae, la negociación se reinicia o limita potencia; la fuente debe cubrir salida, pérdidas y picos del dispositivo conectado.
10. ¿Arduino necesita controlar el IP6518?
No para carga normal, porque negocia autónomamente; Arduino puede supervisar tensión y temperatura usando circuitos de medición externos seguros. IP6518.
