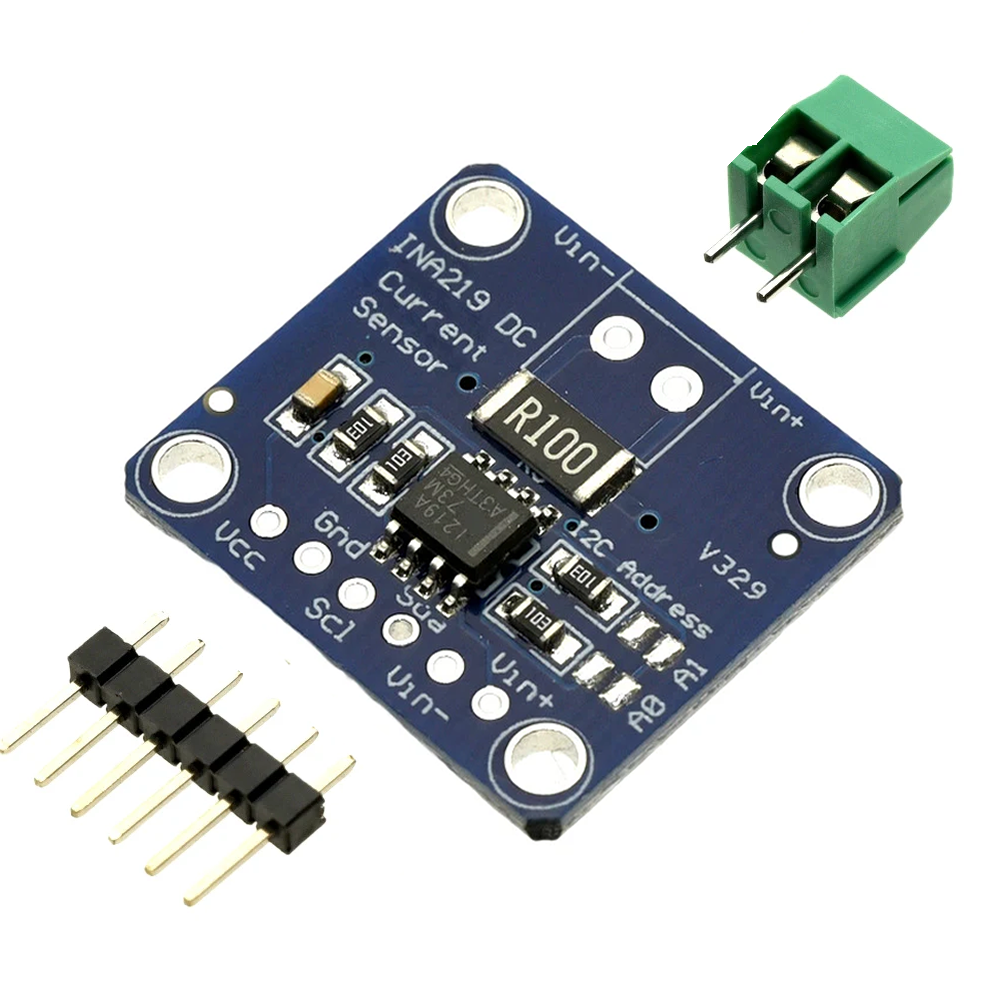

Módulo Monitor de Corriente INA219
Medición digital de corriente, tensión de bus y potencia mediante I²C.
El INA219 mide la caída sobre un shunt en el lado alto y la tensión del bus. Calcula corriente y potencia después de configurar su calibración interna.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,0 a 5,5 V CC |
| Tensión de bus | 0 a 26 V |
| Entrada shunt | ±320 mV máximo programable |
| ADC | 12 bits |
| Interfaz | I²C/SMBus |
| Dirección predeterminada | 0x40 |
| Consumo máximo | 1 mA |
| Compatibilidad | Arduino y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| Shunt típico del módulo | 0,1 Ω |
| Corriente típica del módulo | Hasta ±3,2 A con shunt 0,1 Ω |
| Ganancias | 1, 2, 4 u 8 |
| Promediado | Programable |
| Medición | Bus, shunt, corriente y potencia |
| Topología | Medición de lado alto |
Ventajas y aplicaciones
Integración sencilla: Su interfaz permite incorporarlo a prototipos electrónicos con conexiones claras y componentes externos mínimos durante el desarrollo.
Formato compacto: El tamaño reducido facilita instalarlo dentro de robots, equipos educativos y mecanismos con espacio disponible limitado.
Respuesta práctica: Entrega información útil para automatización, supervisión o control cuando trabaja dentro de sus condiciones eléctricas especificadas.
Compatibilidad amplia: Puede emplearse con Arduino y otras plataformas, adaptando alimentación, niveles lógicos e interfaz cuando resulte necesario.
Aplicaciones educativas: Permite estudiar principios de sensado, adquisición y programación mediante experiencias repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo presenta la señal principal del producto para comprobar cableado antes de incorporarlo a una aplicación mayor.
// Requiere Adafruit INA219
#include <Adafruit_INA219.h>
Adafruit_INA219 ina;
void setup(){Serial.begin(9600);ina.begin();}
void loop(){Serial.print(ina.getBusVoltage_V());Serial.print(" V | ");Serial.print(ina.getCurrent_mA());Serial.println(" mA");delay(500);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple INA219?
INA219 proporciona la función descrita mediante su principio físico y entrega una señal utilizable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizarse exactamente la tensión indicada en las especificaciones, compartiendo tierra con el controlador y evitando invertir la polaridad de conexión.
3. ¿Cómo debe instalarse?
Debe fijarse sin esfuerzos sobre sus terminales, manteniendo conexiones cortas, aislamiento adecuado y una ubicación compatible con el fenómeno medido.
4. ¿Qué factores afectan el funcionamiento?
La alimentación, temperatura, ruido eléctrico, montaje y condiciones ambientales pueden modificar la respuesta; conviene evaluar el conjunto dentro de su aplicación final.
5. ¿Es compatible con Arduino Uno?
Sí. Utiliza la interfaz descrita y una biblioteca compatible cuando el ejemplo la requiere, respetando siempre la alimentación especificada en.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, respetando 3,3 V en GPIO y agregando ADC o adaptación de nivel cuando la interfaz del módulo lo requiera.
7. ¿Necesita calibración o ajuste?
Cuando incorpora umbral o entrega una magnitud relativa, debe ajustarse y validarse usando referencias apropiadas para el intervalo operativo requerido.
8. ¿Cómo se compara con ACS712?
INA219 mide shunt y bus digitalmente mediante I²C; ACS712 entrega una tensión analógica aislada galvánicamente por efecto Hall en proyectos.
9. ¿En qué difiere de INA226?
INA226 ofrece ADC de dieciséis bits y alertas más avanzadas; INA219 emplea doce bits y resulta común en módulos educativos.
10. ¿Puede medir corriente alterna?
Puede observar valores bidireccionales si el muestreo resulta suficiente, pero no reemplaza un instrumento RMS diseñado para formas de onda alternas.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
