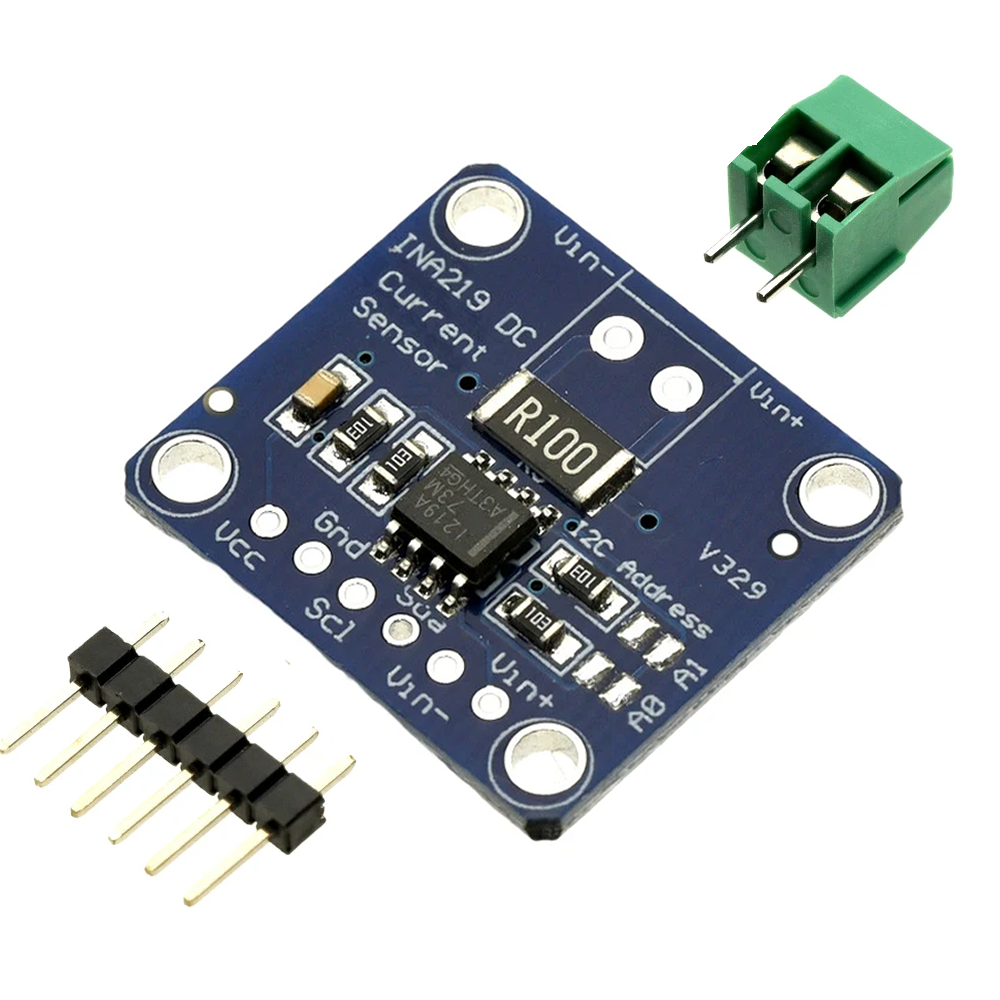

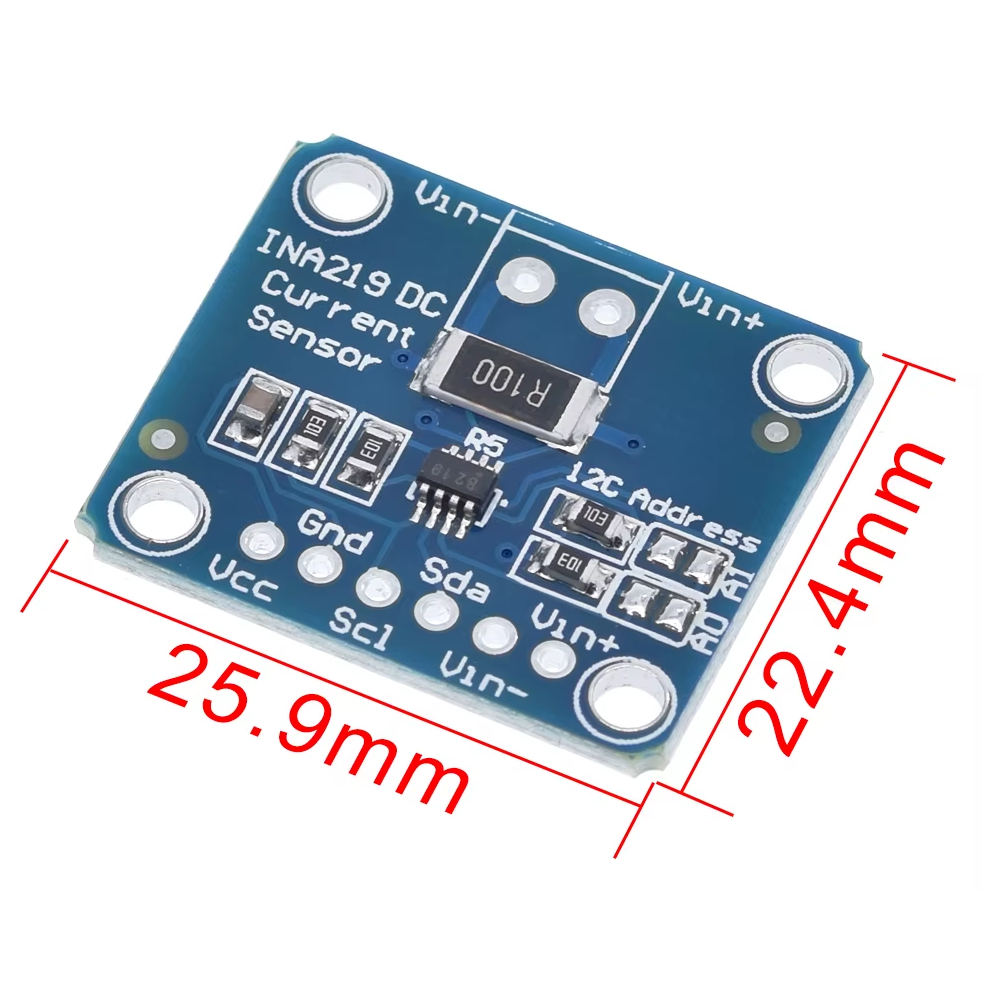

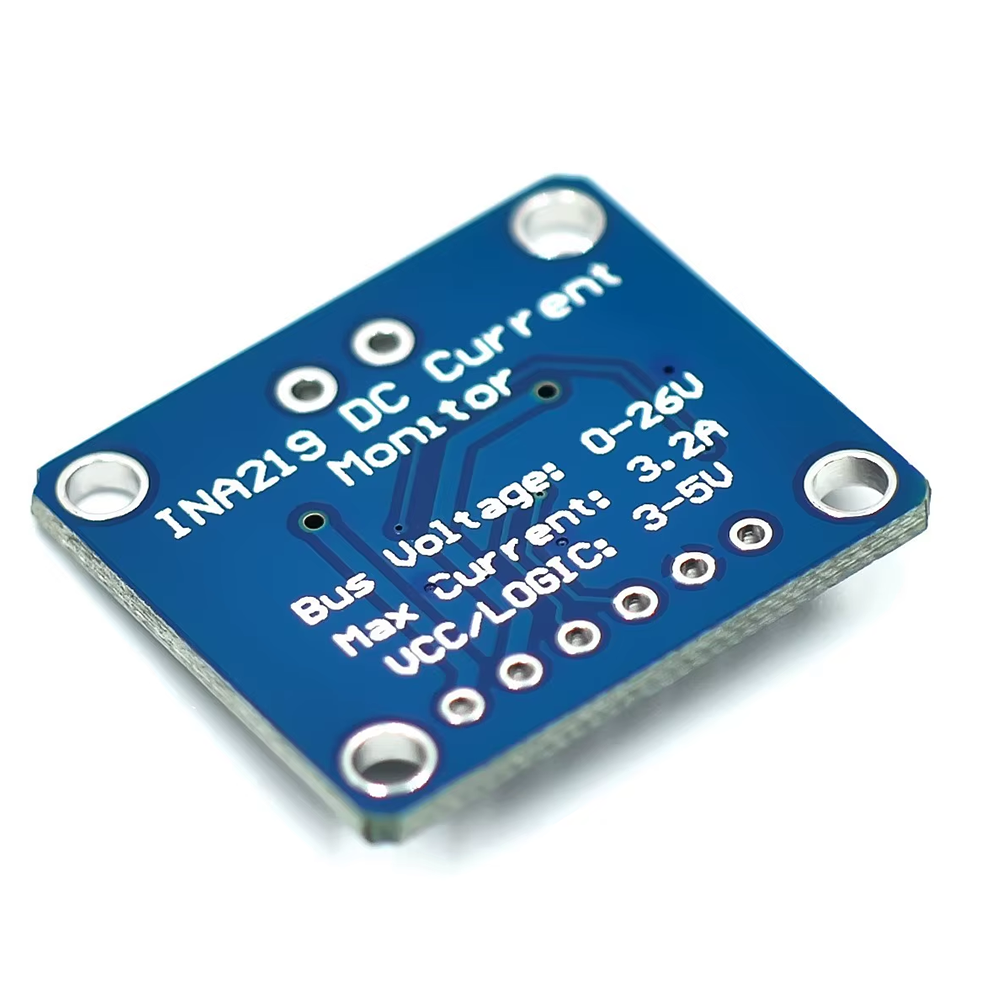

Módulo Monitor de Corriente INA219
Medición digital de corriente, tensión de bus y potencia mediante I²C.
El INA219 mide la caída sobre un shunt en el lado alto y la tensión del bus. Calcula corriente y potencia después de configurar su calibración interna.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,0 a 5,5 V CC |
| Tensión de bus | 0 a 26 V |
| Entrada shunt | ±320 mV máximo programable |
| ADC | 12 bits |
| Interfaz | I²C/SMBus |
| Dirección predeterminada | 0x40 |
| Consumo máximo | 1 mA |
| Compatibilidad | Arduino y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| Shunt típico del módulo | 0,1 Ω |
| Corriente típica del módulo | Hasta ±3,2 A con shunt 0,1 Ω |
| Ganancias | 1, 2, 4 u 8 |
| Promediado | Programable |
| Medición | Bus, shunt, corriente y potencia |
| Topología | Medición de lado alto |
Ventajas y aplicaciones
Integración sencilla: Su interfaz permite incorporarlo a prototipos electrónicos con conexiones claras y componentes externos mínimos durante el desarrollo.
Formato compacto: El tamaño reducido facilita instalarlo dentro de robots, equipos educativos y mecanismos con espacio disponible limitado.
Respuesta práctica: Entrega información útil para automatización, supervisión o control cuando trabaja dentro de sus condiciones eléctricas especificadas.
Compatibilidad amplia: Puede emplearse con Arduino y otras plataformas, adaptando alimentación, niveles lógicos e interfaz cuando resulte necesario.
Aplicaciones educativas: Permite estudiar principios de sensado, adquisición y programación mediante experiencias repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo presenta la señal principal del producto para comprobar cableado antes de incorporarlo a una aplicación mayor.
// Requiere Adafruit INA219
#include <Adafruit_INA219.h>
Adafruit_INA219 ina;
void setup(){Serial.begin(9600);ina.begin();}
void loop(){Serial.print(ina.getBusVoltage_V());Serial.print(" V | ");Serial.print(ina.getCurrent_mA());Serial.println(" mA");delay(500);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple INA219?
INA219 proporciona la función descrita mediante su principio físico y entrega una señal utilizable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizarse exactamente la tensión indicada en las especificaciones, compartiendo tierra con el controlador y evitando invertir la polaridad de conexión.
3. ¿Cómo debe instalarse?
Debe fijarse sin esfuerzos sobre sus terminales, manteniendo conexiones cortas, aislamiento adecuado y una ubicación compatible con el fenómeno medido.
4. ¿Qué factores afectan el funcionamiento?
La alimentación, temperatura, ruido eléctrico, montaje y condiciones ambientales pueden modificar la respuesta; conviene evaluar el conjunto dentro de su aplicación final.
5. ¿Es compatible con Arduino Uno?
Sí. Utiliza la interfaz descrita y una biblioteca compatible cuando el ejemplo la requiere, respetando siempre la alimentación especificada en.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, respetando 3,3 V en GPIO y agregando ADC o adaptación de nivel cuando la interfaz del módulo lo requiera.
7. ¿Necesita calibración o ajuste?
Cuando incorpora umbral o entrega una magnitud relativa, debe ajustarse y validarse usando referencias apropiadas para el intervalo operativo requerido.
8. ¿Cómo se compara con ACS712?
INA219 mide shunt y bus digitalmente mediante I²C; ACS712 entrega una tensión analógica aislada galvánicamente por efecto Hall en proyectos.
9. ¿En qué difiere de INA226?
INA226 ofrece ADC de dieciséis bits y alertas más avanzadas; INA219 emplea doce bits y resulta común en módulos educativos.
10. ¿Puede medir corriente alterna?
Puede observar valores bidireccionales si el muestreo resulta suficiente, pero no reemplaza un instrumento RMS diseñado para formas de onda alternas.
