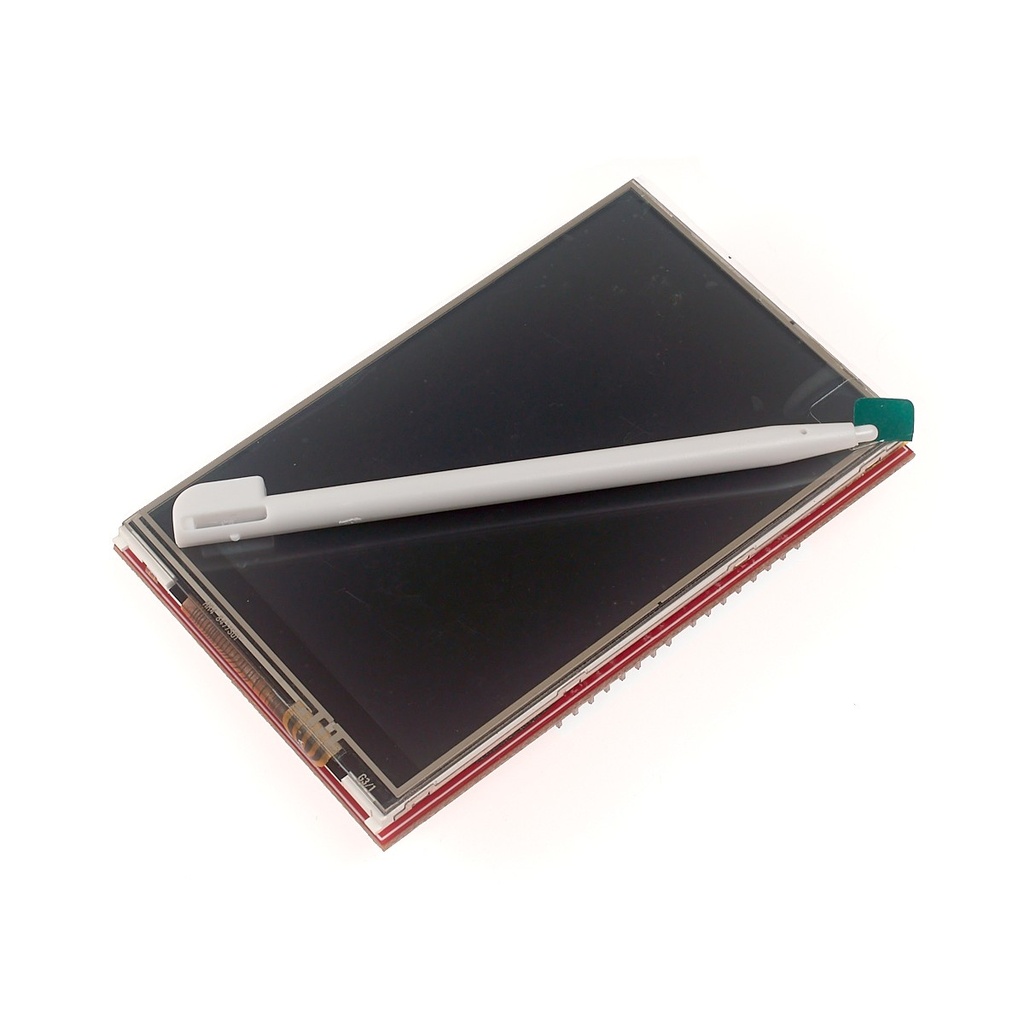

Pantalla Táctil TFT LCD 3.5" ILI9486 Shield para Arduino

Módulo de visualización gráfica de alta resolución (320x480) con controlador ILI9486, panel táctil resistivo integrado y ranura para tarjeta Micro SD.

La pantalla táctil TFT LCD de 3.5 pulgadas basada en el controlador ILI9486 es uno de los displays gráficos más potentes y versátiles para prototipos con microcontroladores. Cuenta con una resolución de 320x480 píxeles con soporte para 16.7 millones de colores, brindando imágenes nítidas y colores vivos. Diseñado en formato Shield, se acopla de manera directa y limpia sobre placas Arduino Uno o Mega sin requerir cables de puente adicionales. Integra además un panel táctil resistivo y un zócalo para tarjeta Micro SD para almacenamiento de recursos gráficos.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación Lógico5 V / 3.3 V DC (Compatible con buses lógicos de Arduino)
Chip Controlador DisplayILI9486 (Soporta bus paralelo de 8/16 bits)
Controlador TáctilXPT2046 (Panel táctil resistivo de 4 hilos)
Resolución Gráfica320 x 480 píxeles (16.7 Millones de colores RGB)
Almacenamiento AuxiliarZócalo para tarjeta Micro SD integrado en el reverso
Consumo Promedio~100 mA a 150 mA (Con retroiluminación activa)
Parámetro Físico / EstructuraRango / Valor Oficial
Tamaño de Diagonal3.5 pulgadas de área activa visual
Factor de FormaArduino Shield (Montaje directo sin protoboard)
Pines de Control AsignadosPines analógicos y digitales optimizados para bus paralelo rápido
Interfaz TáctilSPI por software / hardware dedicada para el táctil
Dimensiones del MóduloAproximadamente 85 mm x 55 mm
CompatibilidadArduino Uno, Arduino Mega 2560 y placas compatibles

Ventajas Clave de la Pantalla ILI9486 de 3.5"

• Montaje Directo (Plug & Play): Al contar con factor de forma Shield, se presiona directamente sobre los pines del Arduino, eliminando por completo los molestos cables jumpers y reduciendo errores de conexión.

• Alta Resolución y Color: Sus 320x480 píxeles y paleta de 16.7 millones de colores permiten diseñar interfaces gráficas de usuario (GUI), menús avanzados e instrumentos virtuales profesionales.

• Lector Micro SD Incorporado: Cuenta con una ranura para tarjeta de memoria en la parte posterior, ideal para cargar imágenes BMP, archivos de configuración o realizar registros de datos (datalogger).

El diseño de este módulo permite un acoplamiento mecánico y eléctrico directo sobre la placa base, mapeando automáticamente los buses de control y datos.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Acople directo de la pantalla sobre Arduino Mega o Uno
Esquema 3: Ubicación y líneas de SPI para la tarjeta Micro SD
Esquema 2: Distribución de líneas de datos D0-D7 y señales de control RD/WR
Esquema 4: Enlace del controlador táctil resistivo integrado
Guía Esencial de Conexión y Montaje de Hardware: Alinee cuidadosamente los pines del shield con los headers hembra de su Arduino Uno o Mega y presione de manera uniforme hacia abajo. No requiere cableado adicional para funcionar como pantalla gráfica. Al utilizar placas Arduino Uno, el bus paralelo aprovecha los pines digitales y analógicos disponibles para maximizar la velocidad de refresco de pantalla.
🎓 Librerías MCUFRIEND_kbv y GFX para Pantallas ILI9486

Para controlar esta pantalla en placas Arduino mediante bus paralelo, se emplea la reconocida combinación de librerías Adafruit_GFX y MCUFRIEND_kbv:

  • Detección Automática de Driver: La librería MCUFRIEND_kbv detecta el código de control del chip (en este caso ILI9486) al iniciar el programa.
  • Funciones Gráficas Avanzadas: Hereda todas las primitivas de dibujo de Adafruit GFX (líneas, rectángulos, círculos, textos con múltiples fuentes y colores en formato RGB565).
// Código de Ejemplo: Pantalla TFT LCD 3.5" ILI9486 con Arduino // IMPORTANTE: Requiere instalar "Adafruit_GFX" y "MCUFRIEND_kbv" en Arduino IDE. #include <Adafruit_GFX.h> #include <MCUFRIEND_kbv.h> MCUFRIEND_kbv tft; // Definición de colores básicos en formato RGB565 #define BLACK 0x0000 #define BLUE 0x001F #define RED 0xF800 #define GREEN 0x07E0 #define WHITE 0xFFFF void setup() { Serial.begin(115200); // Leemos la identificación del controlador de la pantalla uint16_t identifier = tft.readID(); if (identifier == 0x0101) { identifier = 0x9486; // Forzar driver ILI9486 si es necesario } tft.begin(identifier); tft.setRotation(1); // Orientación horizontal (Landscape) // Limpiamos la pantalla con fondo negro tft.fillScreen(BLACK); // Encabezado de bienvenida tft.setTextColor(WHITE); tft.setTextSize(2); tft.setCursor(20, 20); tft.print("Electrónica Franko"); tft.setTextColor(GREEN); tft.setTextSize(1); tft.setCursor(20, 50); tft.print("Display TFT LCD 3.5\" ILI9486"); } void loop() { // Dibujamos formas geométricas dinámicas de prueba tft.drawRect(20, 80, 440, 180, BLUE); tft.setTextColor(WHITE); tft.setTextSize(2); tft.setCursor(40, 110); tft.print("Uptime en ejecucion:"); tft.setTextColor(RED); tft.setTextSize(3); tft.setCursor(40, 150); tft.print(millis() / 1000); tft.print(" Segundos"); delay(1000); }
1. Conecté el shield a mi Arduino pero la pantalla se queda completamente en blanco.
Este problema suele deberse a que la librería no reconoce el ID exacto del controlador integrado. Asegúrate de utilizar la librería MCUFRIEND_kbv y, en caso de persistir la pantalla blanca, ejecuta el sketch de ejemplo "lcd_id_read" o fuerza el identificador en el código escribiendo tft.begin(0x9486);.
2. ¿Cómo puedo hacer funcionar el panel táctil resistivo (Touch)?
El panel táctil de este shield utiliza un controlador independiente (generalmente el chip XPT2046) que se comunica mediante pines digitales adicionales conectados al bus SPI. Deberás instalar la librería TouchScreen.h y realizar una rutina de calibración previa para mapear las coordenadas físicas del panel con los píxeles de la pantalla LCD.
3. ¿Es compatible esta pantalla con placas de 3.3V como el ESP32 o Raspberry Pi Pico?
Las versiones de este shield diseñadas en formato físico para Arduino están configuradas con lógica de 5V en sus pines de bus paralelo. Conectarlas directamente a un ESP32 o placas de 3.3V puede dañar los pines del microcontrolador a menos que utilices adaptadores de nivel lógico bidireccionales adecuados.
4. ¿Para qué sirve la ranura para tarjeta Micro SD en el reverso del módulo?
La ranura Micro SD está conectada al bus SPI del shield y permite insertar tarjetas de memoria formateadas en FAT16/FAT32. Es ideal para leer archivos de imágenes en formato BMP y mostrarlas rápidamente en la pantalla o almacenar registros masivos de datos generados por tus proyectos.
