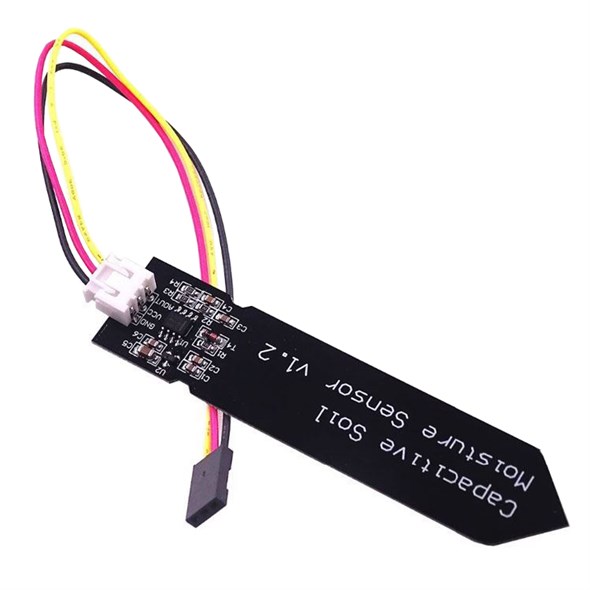

HW-390 Sensor de Humedad Capacitivo para Arduino
[HW-390] HW-390 Sensor de Humedad Capacitivo para Arduino
Referencia Interna:
HW-390
Sensor Capacitivo de Humedad de Suelo HW-390
Medición capacitiva relativa con salida analógica.
El HW-390 estima humedad del sustrato mediante cambios capacitivos y entrega una tensión analógica. Sus conductores están protegidos, reduciendo la corrosión respecto de sondas resistivas expuestas.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,3 a 5,5 V CC |
| Principio | Capacitancia del sustrato |
| Salida | Analógica |
| Consumo | Aproximadamente 5 mA |
| Longitud habitual | Aproximadamente 98 mm |
| Compatibilidad | Arduino; Raspberry Pi mediante ADC externo |
| Características adicionales | Valor |
|---|---|
| Electrodos | Cubiertos por máscara protectora |
| Medición | Valor relativo calibrable |
| Inmersión | No cubrir componentes superiores |
| Calibración | Valores seco y húmedo |
| Aplicaciones | Riego y monitoreo de macetas |
| Muestreo | Promediar varias lecturas |
Ventajas y aplicaciones
Integración sencilla: Su interfaz permite incorporarlo a prototipos electrónicos con conexiones claras y componentes externos mínimos durante el desarrollo.
Formato compacto: El tamaño reducido facilita instalarlo dentro de robots, equipos educativos y mecanismos con espacio disponible limitado.
Respuesta práctica: Entrega información útil para automatización, supervisión o control cuando trabaja dentro de sus condiciones eléctricas especificadas.
Compatibilidad amplia: Puede emplearse con Arduino y otras plataformas, adaptando alimentación, niveles lógicos e interfaz cuando resulte necesario.
Aplicaciones educativas: Permite estudiar principios de sensado, adquisición y programación mediante experiencias repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa muestra la lectura analógica y, cuando está disponible, puede añadirse la salida digital como alarma por umbral.
const byte HUM=A0;
void setup(){Serial.begin(9600);}
void loop(){long s=0;for(byte i=0;i<10;i++){s+=analogRead(HUM);delay(10);}Serial.println(s/10);delay(500);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple HW-390?
HW-390 proporciona la función descrita mediante su principio físico y entrega una señal utilizable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizarse exactamente la tensión indicada en las especificaciones, compartiendo tierra con el controlador y evitando invertir la polaridad de conexión.
3. ¿Cómo debe instalarse?
Debe fijarse sin esfuerzos sobre sus terminales, manteniendo conexiones cortas, aislamiento adecuado y una ubicación compatible con el fenómeno medido.
4. ¿Qué factores afectan el funcionamiento?
La alimentación, temperatura, ruido eléctrico, montaje y condiciones ambientales pueden modificar la respuesta; conviene evaluar el conjunto dentro de su aplicación final.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede leer la salida analógica con su ADC y la salida digital, cuando existe, mediante cualquier entrada apropiada.
6. ¿Puede utilizarse con Raspberry Pi?
La salida analógica necesita un ADC externo; cualquier salida digital debe limitarse siempre al nivel seguro de 3,3 voltios en.
7. ¿Necesita calibración o ajuste?
Cuando incorpora umbral o entrega una magnitud relativa, debe ajustarse y validarse usando referencias apropiadas para el intervalo operativo requerido.
8. ¿Cómo se compara con un sensor capacitivo?
El resistivo mide conductividad entre electrodos y puede corroerse; el capacitivo evita metal expuesto y generalmente presenta mayor vida útil.
9. ¿En qué difiere de un tensiómetro?
Este módulo entrega humedad relativa del sustrato; un tensiómetro mide potencial hídrico y representa mejor la disponibilidad de agua en.
10. ¿Puede medir humedad ambiental?
No. Responde al contenido y conductividad del sustrato; para humedad del aire se utilizan sensores como AHT10, DHT22 o BME280.
