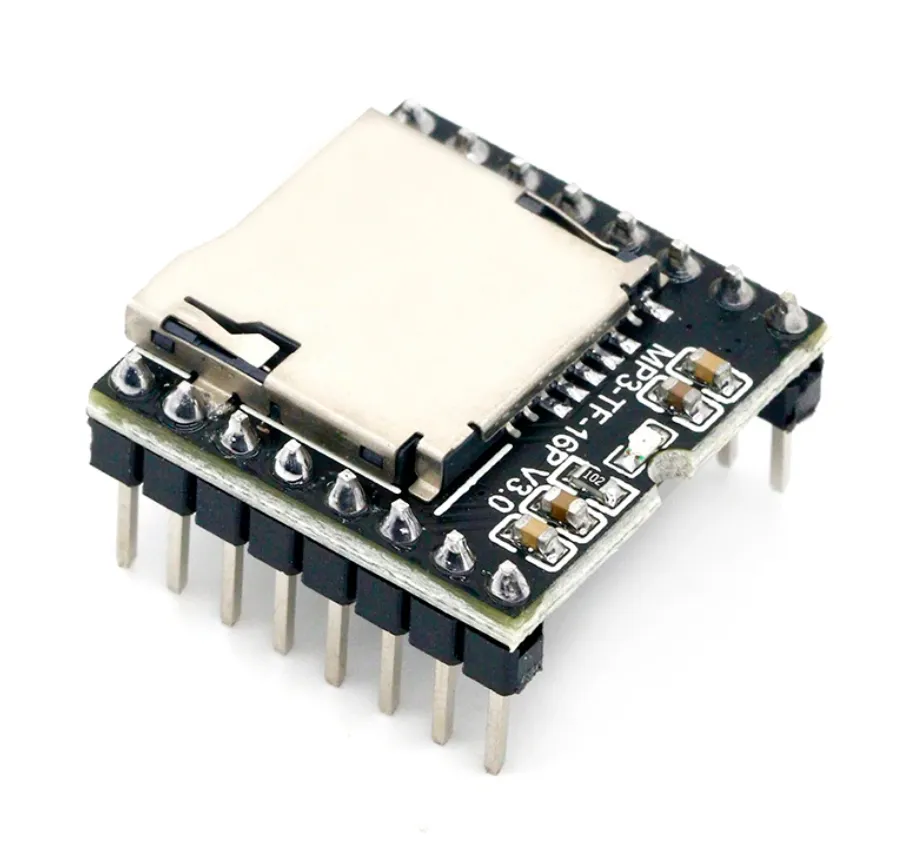

Reproductor MP3 HW-247A DFPlayer Mini
Reproducción de audio desde microSD mediante UART o pulsadores.
El HW-247A, conocido como DFPlayer Mini, reproduce archivos MP3, WAV y WMA almacenados en tarjeta microSD. Integra decodificador, amplificador mono para altavoz pequeño, salida DAC estéreo y control mediante UART o pulsadores. Permite añadir mensajes, música y efectos a proyectos embebidos. El orden de archivos, formato de tarjeta, alimentación limpia y resistencia serie en RX influyen notablemente en su funcionamiento.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,2 a 5 V |
| Interfaz | UART a 9600 bit/s |
| Almacenamiento | microSD FAT16/FAT32 |
| Capacidad habitual | Hasta 32 GB |
| Formatos | MP3, WAV y WMA |
| Salida altavoz | Amplificador mono integrado |
| Compatibilidad | Arduino y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| Salida línea | DAC_L y DAC_R |
| Control | UART, botones o ADKEY |
| Volumen | 30 niveles |
| Ecualización | Configurable |
| Altavoz | 4 a 8 ohm |
| Uso | Avisos, música y voz |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
#include <SoftwareSerial.h>
#include <DFRobotDFPlayerMini.h>
SoftwareSerial audio(10,11);DFRobotDFPlayerMini player;
void setup(){
Serial.begin(115200);audio.begin(9600);
if(!player.begin(audio)){Serial.println("DFPlayer no detectado");while(true)delay(1000);}
player.volume(18);player.EQ(DFPLAYER_EQ_NORMAL);
Serial.println("Coloque 0001.mp3 en la microSD");player.play(1);
}
void loop(){
if(player.available()){
uint8_t tipo=player.readType();int valor=player.read();
Serial.print("Evento: ");Serial.print(tipo);Serial.print(" valor: ");Serial.println(valor);
}
if(Serial.available()){
char c=Serial.read();if(c=='+')player.volumeUp();if(c=='-')player.volumeDown();
if(c=='1')player.play(1);if(c=='p')player.pause();if(c=='r')player.start();
}
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Cómo deben nombrarse los archivos para reproducción predecible?
Usa carpetas y nombres numéricos recomendados, como 0001.mp3; el orden interno FAT puede diferir del orden visible en computadora. reproducción.
2. ¿Qué formato debe tener la tarjeta microSD?
Utiliza FAT16 o FAT32, preferiblemente hasta 32 GB, con archivos compatibles y una estructura sencilla para evitar errores de lectura.
3. ¿Por qué se recomienda una resistencia hacia RX?
Una resistencia cercana a 1 kΩ reduce ruido y corriente desde TX del microcontrolador, evitando zumbidos, bloqueos o comunicación inestable.
4. ¿Cómo se conecta correctamente un altavoz?
Conecta el altavoz entre SPK1 y SPK2, nunca entre una salida y GND, porque el amplificador integrado utiliza configuración puente.
5. ¿Para qué sirven DAC_L y DAC_R?
Proporcionan audio estéreo de nivel de línea para amplificador externo; no están diseñadas para excitar directamente altavoces de baja impedancia.
6. ¿Por qué se reinicia al subir el volumen?
El amplificador demanda picos mayores; una fuente débil, cables largos o falta de capacitores provoca caída de tensión y reinicio.
7. ¿Cómo se compara con ISD1820?
DFPlayer reproduce muchos archivos largos desde microSD; ISD1820 graba directamente una sola pista corta con calidad y duración limitadas. reproducción.
8. ¿En qué se diferencia de audio I²S?
DFPlayer decodifica archivos autónomamente y amplifica; I²S requiere que el procesador suministre continuamente audio digital hacia un DAC externo. reproducción.
9. ¿Puede funcionar sin microcontrolador?
Sí, admite botones y entradas ADKEY para reproducción básica, aunque UART proporciona selección, volumen, estados y control mucho más flexible.
10. ¿Cómo detectar que terminó una pista?
Consulta eventos mediante la biblioteca o utiliza el pin BUSY según placa; evita temporizadores fijos porque la duración de archivos varía.
