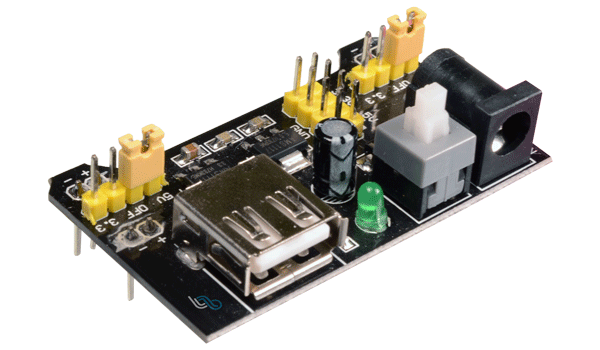

Fuente para Protoboard - Salidas de 5.0 V y 3.3 V MB-102
[HW-131] Fuente para Protoboard - Salidas de 5.0 V y 3.3 V MB-102
Referencia Interna:
HW-131
Fuente para Protoboard HW-131
Fuente seleccionable de 3,3 V y 5 V para protoboard MB102.
El HW-131 es un módulo de alimentación diseñado para insertarse en los rieles de una protoboard MB102. Incorpora reguladores AMS1117 para entregar 3,3 V o 5 V seleccionables independientemente en cada lado. Acepta alimentación mediante conector DC o USB, facilitando ensayos electrónicos. Su capacidad práctica está limitada por disipación térmica, tensión de entrada, consumo conectado y calidad de fabricación.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Entrada DC | 6,5 a 12 V; recomendable 7 a 9 V |
| Entrada USB | 5 V |
| Salidas | 3,3 V, 5 V o desconectadas |
| Reguladores | AMS1117-3.3 y AMS1117-5.0 |
| Corriente | Limitada por temperatura y reguladores |
| Conector | Jack DC y USB tipo A |
| Compatibilidad | Protoboard, Arduino y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| Selección | Puentes independientes por riel |
| Indicador | LED de encendido |
| Topología | Regulación lineal |
| Protección | Variable según fabricante |
| Eficiencia | Disminuye con entrada elevada |
| Uso | Prototipos de baja potencia |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
// Ejemplo funcional para Arduino Uno
// Verifique primero alimentación y tierra común
// Respete los niveles eléctricos indicados
// Abra el monitor serial a la velocidad configurada
// Realice la prueba inicial sin cargas sensibles
// Revise los mensajes de diagnóstico antes de continuar
const byte RIEL_3V3=A0,RIEL_5V=A1;
float medir(byte pin){long s=0;for(byte i=0;i<20;i++){s+=analogRead(pin);delay(3);}return s*5.0/20.0/1023.0;}
void setup(){Serial.begin(115200);Serial.println("Verificacion HW-131");}
void loop(){
float v33=medir(RIEL_3V3),v5=medir(RIEL_5V);
Serial.print("3.3V: ");Serial.print(v33,2);Serial.print(" | 5V: ");Serial.println(v5,2);
if(v33<3.1||v33>3.5)Serial.println("Revise salida de 3.3V");
if(v5<4.75||v5>5.25)Serial.println("Revise salida de 5V");
delay(1000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué entrada conviene usar para evitar calentamiento?
Con cargas moderadas utiliza aproximadamente 7–9 V por el jack; 12 V obliga al AMS1117 a disipar mucha potencia como calor.
2. ¿Pueden utilizarse simultáneamente USB y jack DC?
No es recomendable porque algunas versiones carecen de aislamiento adecuado entre entradas; utiliza una sola fuente para evitar corrientes de retorno.
3. ¿Qué corriente entrega realmente cada riel?
Aunque AMS1117 anuncia hasta 1 A, la placa pequeña limita disipación; la corriente práctica segura puede ser considerablemente menor. la.
4. ¿Los dos lados pueden tener tensiones diferentes?
Sí, cada puente selecciona 3,3 V, 5 V o apagado independientemente, permitiendo alimentar dos rieles con tensiones distintas. en la.
5. ¿Por qué debe medirse la salida antes de conectar circuitos?
Existen clones con fallas, reguladores incorrectos o selección confusa; un multímetro evita aplicar tensión peligrosa a componentes sensibles. en la.
6. ¿Posee protección contra cortocircuito?
El regulador incluye limitaciones internas, pero no garantizan supervivencia; un corto puede sobrecalentarlo y dejar la salida permanentemente dañada. la.
7. ¿Cómo se compara con un convertidor buck?
HW-131 es compacto y directo para protoboard; un buck ofrece mayor eficiencia, corriente y menor calentamiento desde entradas elevadas. la.
8. ¿En qué se diferencia de alimentar desde Arduino?
HW-131 distribuye energía independientemente; usar el regulador de Arduino comparte sus límites térmicos y puede causar reinicios por sobrecarga. la.
9. ¿Puede alimentar un ESP32 durante transmisión Wi-Fi?
Puede fallar por picos de corriente y caída del AMS1117; conviene una fuente de 3,3 V robusta con condensadores cercanos.
10. ¿Por qué no encaja correctamente en algunas protoboards?
La separación y polaridad de rieles varían; verifica alineación física para impedir que positivo y negativo queden cruzados accidentalmente. la.
