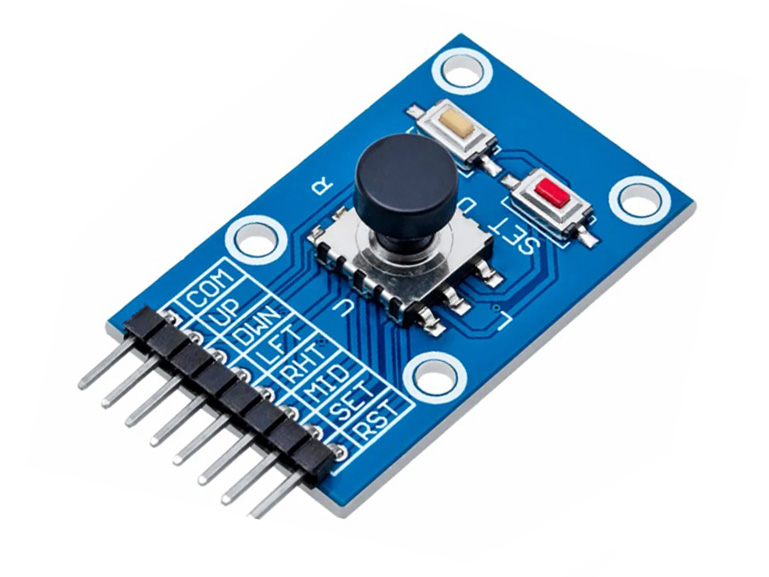

Módulo de Navegación HS0804-5D
Control direccional de cinco posiciones con dos pulsadores adicionales.
El HS0804-5D incorpora un mando de navegación con cinco acciones: arriba, abajo, izquierda, derecha y presión central, además de dos pulsadores auxiliares. Sus contactos digitales permiten crear menús, controles manuales y paneles de usuario sin utilizar entradas analógicas. Funciona como un conjunto de interruptores momentáneos; el programa debe aplicar resistencias pull-up y antirrebote para registrar cada pulsación correctamente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Tensión comercial | 2 a 9 V |
| Salidas | Digitales por contacto |
| Direcciones | Cuatro |
| Selección | Pulsación central |
| Botones | Dos auxiliares |
| Pines | 7 según versión |
| Compatibilidad | Arduino y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| Tipo | Interruptores momentáneos |
| Estado | Normalmente abierto |
| Antirrebote | Necesario |
| Corriente | Solo señal lógica |
| Dimensiones | Aproximadamente 25 × 41 mm |
| Uso | Menús y control manual |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
const byte pines[]={2,3,4,5,6,7,8};
const char* nombres[]={"ARRIBA","ABAJO","IZQUIERDA","DERECHA","CENTRO","K1","K2"};
bool anterior[7];
void setup(){
Serial.begin(115200);
for(byte i=0;i<7;i++){pinMode(pines[i],INPUT_PULLUP);anterior[i]=HIGH;}
Serial.println("HS0804-5D listo");
}
void loop(){
for(byte i=0;i<7;i++){bool actual=digitalRead(pines[i]);
if(actual!=anterior[i]){delay(8);actual=digitalRead(pines[i]);
if(actual==LOW){Serial.print("Pulsado: ");Serial.println(nombres[i]);}
anterior[i]=actual;
}
}
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué acciones entrega el mando de cinco direcciones?
Dispone de arriba, abajo, izquierda, derecha y presión central, además de dos pulsadores independientes para funciones adicionales del interfaz. leer.
2. ¿Las salidas son analógicas o digitales?
Son contactos momentáneos digitales; cada pulsación conecta una línea al común y no entrega una posición proporcional como un joystick analógico.
3. ¿Por qué aparecen varias pulsaciones por toque?
Los contactos mecánicos rebotan durante milisegundos; aplica antirrebote temporal o por estados antes de registrar un nuevo evento válido. leer.
4. ¿Cómo se conecta usando INPUT_PULLUP?
Une el terminal común a GND y cada salida a una entrada configurada con pull-up; una pulsación se leerá como nivel bajo.
5. ¿Pueden pulsarse dos direcciones simultáneamente?
Mecánicamente puede limitar combinaciones, pero el software debe contemplar estados múltiples y decidir prioridades para evitar acciones contradictorias. al leer.
6. ¿Cómo identificar pines sin un diagrama confiable?
Utiliza continuidad del multímetro para localizar común y comprobar qué terminal se cierra con cada dirección, sin aplicar alimentación inicialmente.
7. ¿Cómo se compara con KY-023?
HS0804-5D genera direcciones discretas y botones; KY-023 entrega dos valores analógicos proporcionales y un pulsador central integrado. HS0804-5D al leer.
8. ¿En qué se diferencia de un teclado matricial?
Cada contacto dispone normalmente de línea directa; una matriz ahorra pines mediante filas y columnas, pero requiere escaneo continuo. leer.
9. ¿Puede conectarse directamente a Raspberry Pi?
Sí, usando pull-up a 3,3 V y GND común; nunca apliques cinco voltios sobre sus entradas GPIO sensibles. al leer.
10. ¿Qué mejora aporta detectar PRESS y RELEASE?
Permite diferenciar pulsación corta, sostenida y repetición automática, creando menús más naturales sin bloquear otras tareas del programa. al leer.
