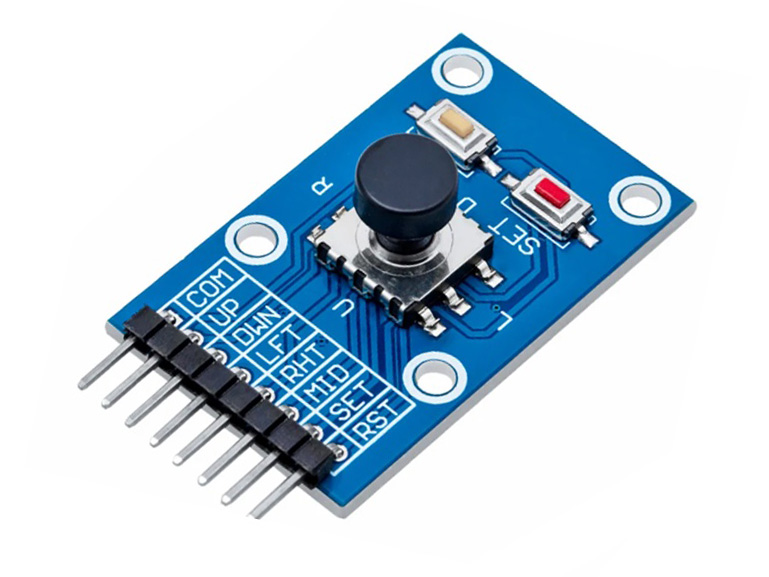

Boton Joystick de 5 Direcciones MCU AVR Game, Modulo de Navegacion con 2 Pulsadores

https://electrofranko.com/web/image/product.template/3358/image_1920?unique=c332ecf

S/ 9.00 9.0 PEN S/ 9.00

S/ 9.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Referencia Interna: HS0804-5D

🛠 Caracteristicas Principales

El HS0804-5D es un módulo joystick de cinco direcciones (arriba, abajo, izquierda, derecha y clic central) diseñado para ofrecer una interfaz de control simple y confiable en proyectos electrónicos y de robótica. Este tipo de módulo se utiliza como un “pad” direccional que envía señales digitales cuando se presiona en cada dirección, permitiendo a un microcontrolador interpretar comandos de navegación o selección sin necesidad de varios botones separados.

Su diseño compacto y su bajo consumo de energía lo hacen ideal para sistemas portátiles, dispositivos interactivos, menús en pantallas LCD, robots móviles y cualquier aplicación donde se requiera un control manual preciso y económico. El módulo cuenta con una palanca de fácil accionamiento, pines claramente identificados y una amplia compatibilidad con plataformas como Arduino, ESP32, Raspberry Pi, STM32, entre otras.

 Especificaciones Tecnicas

Parámetro Valor / Descripción
Modelo HS0804-5D – Módulo joystick digital de 5 direcciones
Tipo Joystick direccional / rocker con pulsador central (5D)
Voltaje de operación Típico: 2.0 V a 9.0 V
Corriente de funcionamiento Muy baja (solo consumo de señales digitales/pulsadores) — depende de la carga
Número de pines 7 pines (típico)
Asignación típica de pines VCC, GND, UP, DOWN, LEFT, RIGHT, SELECT (pulsador central)
*(Ver el silkscreen del módulo para la correspondencia exacta de pines)*
Señales Salidas digitales (habitualmente pulled-up internamente o requieren resistencias pull-up); al pulsar, la salida va a LOW (o HIGH según el módulo).
Mecanismo Microinterruptores mecánicos en cada dirección y en el pulsador central; respuesta táctil y detección digital.
Material / Encapsulado PCB con carcasa/plástico del joystick y contactos metálicos; montaje through-hole o pads SMD según versión.
Dimensiones Aprox. 25 mm × 41 mm (varía según proveedor / diseño del módulo)
Temperatura de operación Aprox. –40 °C a +85 °C (según especificación del fabricante)
Montaje Se monta sobre PCB mediante pines; también apto para protoboards o cableado directo
Compatibilidad Compatible con Arduino, ESP32, Raspberry Pi y la mayoría de microcontroladores con entradas digitales
Aplicaciones Controles de menú, navegación en pantallas LCD/OLED, teleoperación de robots, control remoto de dispositivos, consolas DIY, interfaces usuario.
Notas / Recomendaciones Verificar el mapeo exacto de pines en el módulo específico antes de conectar; usar resistencias pull-up si las salidas no las incluyen; puede requerir debouncing por software para evitar lecturas falsas.
