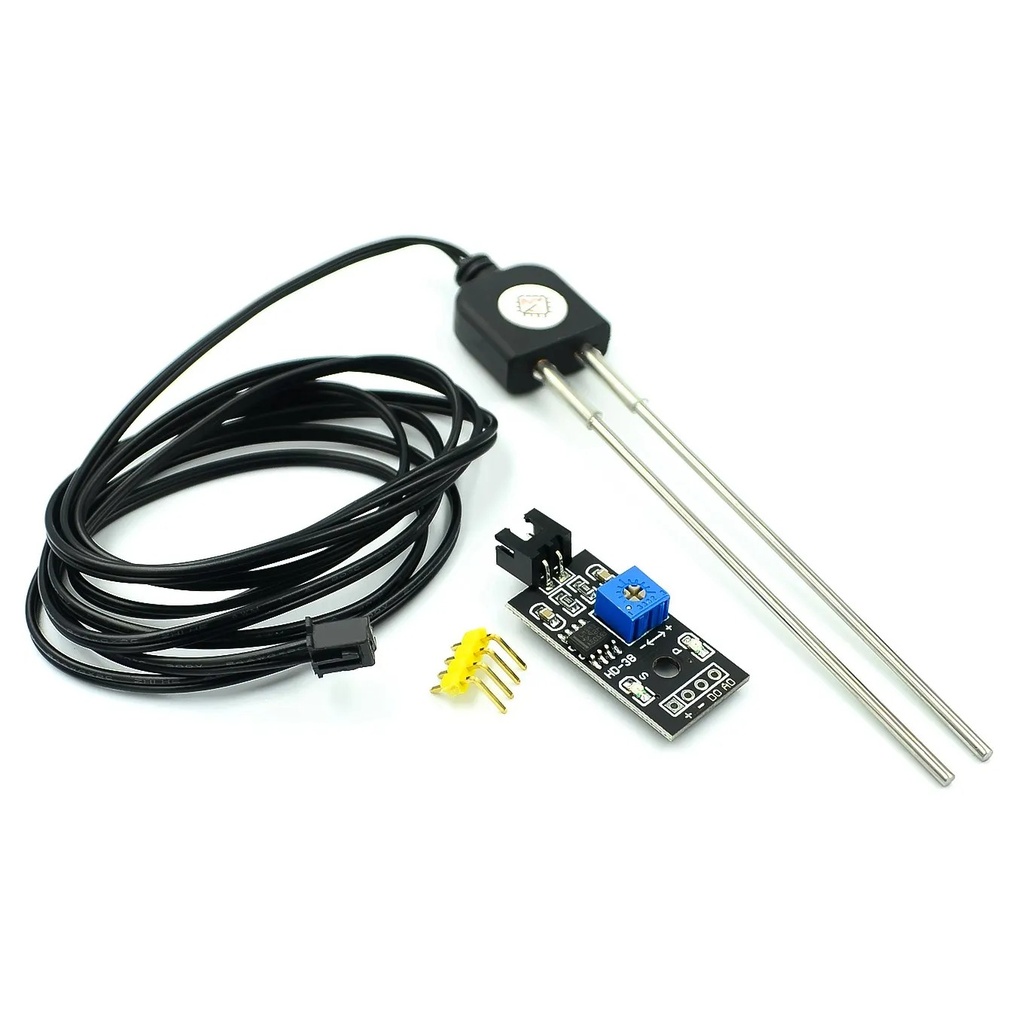

HL-69 Modulo Sensor de Humedad del Suelo con Sonda Resistente a la Corrosión para Arduino
[HL-69] HL-69 Modulo Sensor de Humedad del Suelo con Sonda Resistente a la Corrosión para Arduino
https://electrofranko.com/shop/hl-69-hl-69-modulo-sensor-de-humedad-del-suelo-con-sonda-resistente-a-la-corrosion-para-arduino-55050 https://electrofranko.com/web/image/product.template/55050/image_1920?unique=f8c62aa
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
HL-69
Sonda de Humedad de Suelo HL-69
Sonda resistiva para humedad de suelo con interfaz analógica y digital.
La HL-69 se utiliza normalmente junto con una placa LM393 que ofrece AO y DO. La sonda cambia su resistencia con la conductividad del suelo, permitiendo establecer un umbral de riego.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del módulo | 3,3 a 5 V CC |
| Sensor | Sonda resistiva de dos electrodos |
| Salidas | AO analógica y DO digital |
| Comparador | LM393 |
| Umbral | Ajustable mediante potenciómetro |
| Compatibilidad | Arduino; Raspberry Pi con ADC para AO |
| Características adicionales | Valor |
|---|---|
| Indicadores | Alimentación y estado digital |
| Medición | Nivel relativo de conductividad |
| Desgaste | Corrosión por corriente continua |
| Ajuste | Calibración en sustrato seco y húmedo |
| Aplicaciones | Aviso de riego y prácticas |
| Conector | Dos pines entre sonda y comparador |
Ventajas y aplicaciones
Integración sencilla: Su interfaz permite incorporarlo a prototipos electrónicos con conexiones claras y componentes externos mínimos durante el desarrollo.
Formato compacto: El tamaño reducido facilita instalarlo dentro de robots, equipos educativos y mecanismos con espacio disponible limitado.
Respuesta práctica: Entrega información útil para automatización, supervisión o control cuando trabaja dentro de sus condiciones eléctricas especificadas.
Compatibilidad amplia: Puede emplearse con Arduino y otras plataformas, adaptando alimentación, niveles lógicos e interfaz cuando resulte necesario.
Aplicaciones educativas: Permite estudiar principios de sensado, adquisición y programación mediante experiencias repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa muestra la lectura analógica y, cuando está disponible, puede añadirse la salida digital como alarma por umbral.
const byte AO=A0,DO=2;
void setup(){Serial.begin(9600);pinMode(DO,INPUT);}
void loop(){Serial.print(analogRead(AO));Serial.print(" | ");Serial.println(digitalRead(DO));delay(500);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple HL-69?
HL-69 proporciona la función descrita mediante su principio físico y entrega una señal utilizable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizarse exactamente la tensión indicada en las especificaciones, compartiendo tierra con el controlador y evitando invertir la polaridad de conexión.
3. ¿Cómo debe instalarse?
Debe fijarse sin esfuerzos sobre sus terminales, manteniendo conexiones cortas, aislamiento adecuado y una ubicación compatible con el fenómeno medido.
4. ¿Qué factores afectan el funcionamiento?
La alimentación, temperatura, ruido eléctrico, montaje y condiciones ambientales pueden modificar la respuesta; conviene evaluar el conjunto dentro de su aplicación final.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede leer la salida analógica con su ADC y la salida digital, cuando existe, mediante cualquier entrada apropiada.
6. ¿Puede utilizarse con Raspberry Pi?
La salida analógica necesita un ADC externo; cualquier salida digital debe limitarse siempre al nivel seguro de 3,3 voltios en.
7. ¿Necesita calibración o ajuste?
Cuando incorpora umbral o entrega una magnitud relativa, debe ajustarse y validarse usando referencias apropiadas para el intervalo operativo requerido.
8. ¿Cómo se compara con un sensor capacitivo?
El resistivo mide conductividad entre electrodos y puede corroerse; el capacitivo evita metal expuesto y generalmente presenta mayor vida útil.
9. ¿En qué difiere de un tensiómetro?
Este módulo entrega humedad relativa del sustrato; un tensiómetro mide potencial hídrico y representa mejor la disponibilidad de agua en.
10. ¿Puede medir humedad ambiental?
No. Responde al contenido y conductividad del sustrato; para humedad del aire se utilizan sensores como AHT10, DHT22 o BME280.
