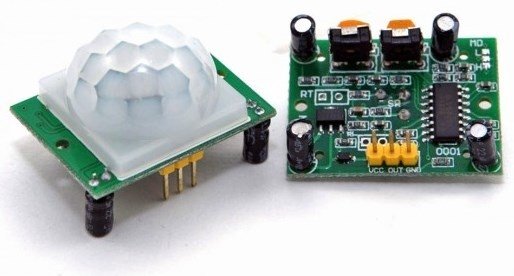

HC-SR501 – Sensor PIR Infrarrojo Pasivo de Movimiento para Arduino y Domótica
El HC-SR501 es un sensor de movimiento PIR (Infrarrojo Pasivo)
que detecta la presencia de personas o animales midiendo cambios en la radiación infrarroja del entorno.
Ideal para sistemas de alarma, iluminación automática, domótica y proyectos con
Arduino, ESP32, Raspberry Pi u otros microcontroladores.
Caracteristica
Descripción
Modelo
HC-SR501
Tipo de sensor
Infrarrojo Pasivo (PIR)
Voltaje de funcionamiento
4.5 V – 20 V DC
Corriente en reposo
< 50 µA
Salida
Digital (HIGH/LOW, 3.3 V)
Distancia de detección
3 a 7 metros (ajustable)
Ángulo de detección
100° aproximadamente
Tiempo de retardo
0.3 s a 200 s (ajustable)
Modos de disparo
Repetitivo y no repetitivo
Temperatura de trabajo
-15 °C a +70 °C
Dimensiones
32 × 24 mm aprox.
Compatibilidad
Arduino, ESP8266, ESP32, Raspberry Pi, sistemas de seguridad y automatización
Pinout (Conexiones)
Pin
Función
VCC
Alimentación (4.5V – 20V DC)
OUT
Salida digital (3.3V cuando detecta movimiento)
GND
Tierra o referencia común
Aplicaciones
Alarmas de movimiento y seguridad
Iluminación automática en pasillos o exteriores
Domótica y control inteligente del hogar
Proyectos con Arduino, ESP32 o Raspberry Pi
Sistemas de ahorro energético
