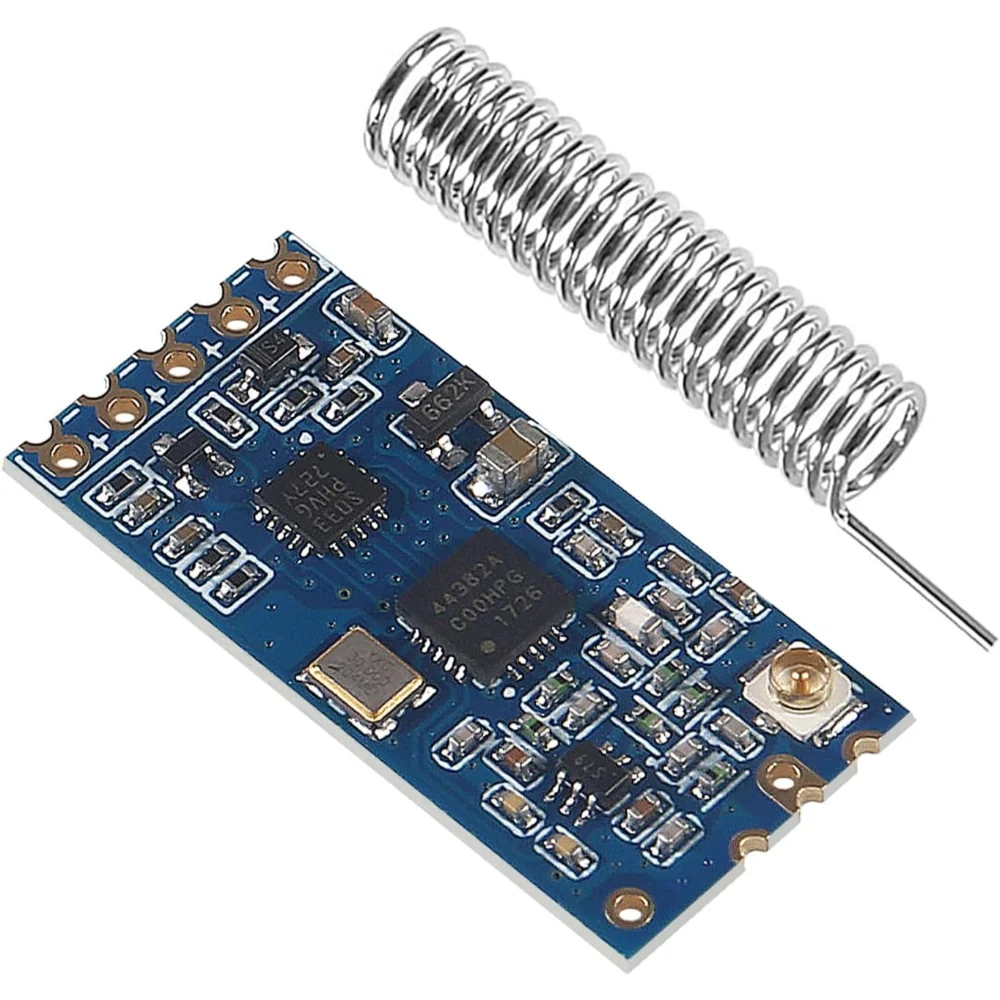

Módulo Inalámbrico Serial HC-12
Transceptor UART transparente de largo alcance en 433 MHz.
El HC-12 es un transceptor de datos seriales que opera entre 433,4 y 473,0 MHz y presenta una interfaz UART transparente. Dos módulos configurados con igual canal, modo y velocidad pueden intercambiar datos a distancias considerables en espacio abierto. Incorpora transceptor SI4463 y microcontrolador de gestión. El alcance real depende de antena, potencia, entorno, interferencias, alimentación y normativa radioeléctrica local.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,2 a 5,5 V |
| Banda | 433,4 a 473,0 MHz |
| Canales | 100 |
| Interfaz | UART TTL |
| Potencia | Hasta 20 dBm configurable |
| Modos | FU1 a FU4 |
| Compatibilidad | Arduino y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| UART | 1200 a 115200 bit/s |
| Alcance anunciado | Hasta 1 km ideal |
| Configuración | Pin SET y comandos AT |
| Antena | Resorte o SMA |
| Topología | Punto a punto |
| Consumo | Según potencia y modo |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
// Ejemplo funcional para Arduino Uno
// Verifique primero alimentación y tierra común
// Respete los niveles eléctricos indicados
// Abra el monitor serial a la velocidad configurada
// Realice la prueba inicial sin cargas sensibles
// Revise los mensajes de diagnóstico antes de continuar
#include <SoftwareSerial.h>
SoftwareSerial radio(10,11);unsigned long numero=0,previo=0;
void setup(){
Serial.begin(9600);radio.begin(9600);pinMode(7,OUTPUT);digitalWrite(7,HIGH);
Serial.println("HC-12 listo; ambos extremos deben compartir configuracion");
}
void loop(){
while(radio.available())Serial.write(radio.read());
while(Serial.available())radio.write(Serial.read());
if(millis()-previo>=3000){
previo=millis();radio.print("Paquete #");radio.println(++numero);
Serial.print("Transmitido: ");Serial.println(numero);
}
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué parámetros deben coincidir entre dos HC-12?
Ambos necesitan igual canal, modo FU y velocidad aérea compatible; la velocidad UART también debe coincidir con cada microcontrolador conectado.
2. ¿Cómo se entra correctamente al modo AT?
Mantén SET en nivel bajo antes de enviar comandos a la velocidad configurada; vuelve a nivel alto para transmisión transparente normal.
3. ¿Qué diferencia existe entre FU1, FU2, FU3 y FU4?
Cada modo prioriza consumo, latencia, sensibilidad o velocidad; FU3 es predeterminado y FU4 maximiza alcance usando baja tasa aérea. enlaces.
4. ¿Por qué se reinicia al transmitir con potencia máxima?
La radio demanda picos de corriente que una salida débil no sostiene; usa fuente adecuada y condensador cercano al módulo.
5. ¿El alcance anunciado de un kilómetro está garantizado?
No, requiere línea de vista, antenas adecuadas, baja interferencia, velocidad reducida y máxima potencia dentro de límites legales permitidos. enlaces.
6. ¿Cómo se selecciona el canal de radio?
El comando AT+Cxxx elige entre cien canales espaciados desde 433,4 MHz; ambos extremos deben usar exactamente el mismo número. enlaces.
7. ¿Cómo se compara con NRF24L01?
HC-12 ofrece UART transparente y alcance mayor típico; NRF24L01 usa SPI, 2,4 GHz y control detallado de paquetes y direcciones.
8. ¿En qué se diferencia de LoRa?
HC-12 transmite datos seriales con mayor velocidad sencilla; LoRa alcanza más distancia y robustez utilizando modulación y protocolos diferentes. enlaces.
9. ¿Puede utilizarse cualquier antena de 433 MHz?
Debe presentar impedancia y longitud adecuadas para la frecuencia; una antena incorrecta reduce alcance y puede aumentar potencia reflejada. enlaces.
10. ¿Qué consideraciones legales deben revisarse?
Frecuencia, potencia, ciclo de trabajo y ancho de banda permitidos cambian por país; configura el módulo conforme a normativa radioeléctrica local.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
