GY-NEO6MV2 Modulo GPS de Alta Precisión Puerto Serial TTL y Antena Externa

[GY-NEO6MV2] GY-NEO6MV2 Modulo GPS de Alta Precisión Puerto Serial TTL y Antena Externa

https://electrofranko.com/web/image/product.template/55037/image_1920?unique=54626ca

S/ 28.00 28.0 PEN S/ 28.00

S/ 28.00

Not Available For Sale

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales


Referencia Interna: GY-NEO6MV2

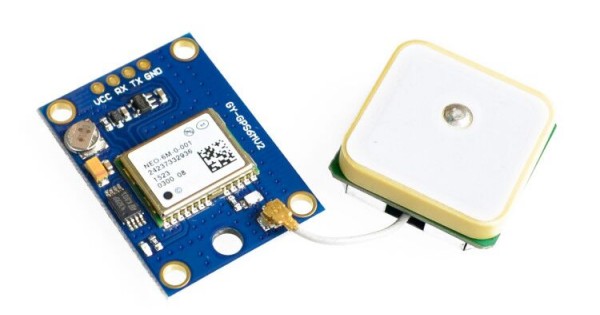

Módulo GPS GY-NEO6MV2

Receptor GPS NEO-6M con salida serial NMEA y antena externa.

El GY-NEO6MV2 integra un receptor GPS u-blox NEO-6M, memoria de configuración, regulador y conexión para antena cerámica. Entrega sentencias NMEA mediante UART para calcular ubicación, velocidad, altitud y tiempo. Funciona mejor al aire libre con visión despejada del cielo; el primer posicionamiento puede tardar varios minutos y la antena debe mantenerse alejada de ruido digital y superficies metálicas.

Especificaciones técnicas

Características principalesValor
Receptoru-blox NEO-6M
ConstelaciónGPS L1 C/A
InterfazUART TTL
Velocidad habitual9600 bit/s
ActualizaciónHasta 5 Hz configurable
Alimentación3,3 a 5 V según placa
CompatibilidadArduino y Raspberry Pi
Características adicionalesValor
SeguimientoHasta -161 dBm según chip
PrecisiónAproximadamente 2,5 m favorable
ProtocoloNMEA y UBX
AntenaCerámica
BateríaRespaldo RTC/configuración
UsoLocalización y rutas
Información técnica: La entrada RX trabaja con lógica de 3,3 V; utiliza adaptación si transmites desde una salida Arduino de 5 V.

Ventajas y aplicaciones

Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.

Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.

Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.

Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.

Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.

Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.

Galería de esquemas y conexiones

Guía de conexión: Conecta TX del GPS a D4, RX a D3 mediante divisor, VCC y GND; prueba al exterior.
🎓 Funcionamiento del ejemplo

El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.

Ejemplo Arduino · GY-NEO6MV2
#include <SoftwareSerial.h>
#include <TinyGPSPlus.h>
SoftwareSerial puertoGPS(4,3);TinyGPSPlus gps;unsigned long previo=0;
void setup(){Serial.begin(115200);puertoGPS.begin(9600);Serial.println("Esperando datos NMEA");}
void loop(){
 while(puertoGPS.available())gps.encode(puertoGPS.read());
 if(millis()-previo>=1000){previo=millis();
  if(gps.location.isValid()){
   Serial.print("Lat: ");Serial.print(gps.location.lat(),6);
   Serial.print(" Lon: ");Serial.print(gps.location.lng(),6);
   Serial.print(" Sat: ");Serial.print(gps.satellites.value());
   Serial.print(" Alt: ");Serial.println(gps.altitude.meters(),1);
  }else Serial.println("Sin posicion; pruebe al aire libre");
 }
}

Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.

1. ¿Por qué no obtiene posición dentro de una habitación?

Techos y muros atenúan señales satelitales extremadamente débiles; coloca la antena al exterior con visión amplia del cielo. durante la.

2. ¿Qué diferencia existe entre arranque frío y caliente?

El arranque frío descarga almanaque y efemérides, tardando más; con datos y respaldo válidos, el arranque caliente localiza rápidamente. la.

3. ¿Qué información contienen las sentencias NMEA?

Mensajes como GGA y RMC incluyen hora, coordenadas, calidad, satélites, altitud, velocidad y estado de validez de la solución. la.

4. ¿Para qué sirve la batería pequeña del módulo?

Mantiene RTC y memoria de respaldo para acelerar próximos posicionamientos; no alimenta el receptor completo durante operación normal. durante la.

5. ¿Puede aumentarse la tasa de actualización?

NEO-6M permite hasta 5 Hz configurando mensajes UBX, pero más frecuencia incrementa tráfico serial y recursos de procesamiento. durante la.

6. ¿Por qué aparecen coordenadas aunque todavía no sean válidas?

El puerto puede repetir datos antiguos o incompletos; verifica banderas de validez, calidad del fix y cantidad de satélites antes de utilizarlos.

7. ¿Cómo se compara con NEO-M8N?

M8N recibe varias constelaciones y suele fijar mejor; NEO-6M utiliza GPS solamente y pertenece a una generación anterior. durante la.

8. ¿En qué se diferencia de un GPS USB?

GY-NEO6MV2 entrega UART TTL para microcontroladores; GPS USB incorpora conversión y protocolo conveniente para computadoras o Raspberry Pi. durante la.

9. ¿La precisión de 2,5 metros siempre se alcanza?

No, depende de geometría satelital, multitrayectoria, atmósfera, antena e interferencias; edificios pueden empeorar significativamente la posición. cielo despejado durante la.

10. ¿Cómo debe conectarse RX desde Arduino Uno?

Reduce la salida TX de cinco voltios mediante divisor o conversor, porque la entrada del receptor utiliza lógica cercana a 3,3 V.
