GP2Y1010AU0F Modulo de Sensor de Polvo PM2.5 GP2Y1010AU0F Partículas de Humo
[GP2Y1010AU0F] GP2Y1010AU0F Modulo de Sensor de Polvo PM2.5 GP2Y1010AU0F Partículas de Humo
Referencia Interna:
GP2Y1010AU0F

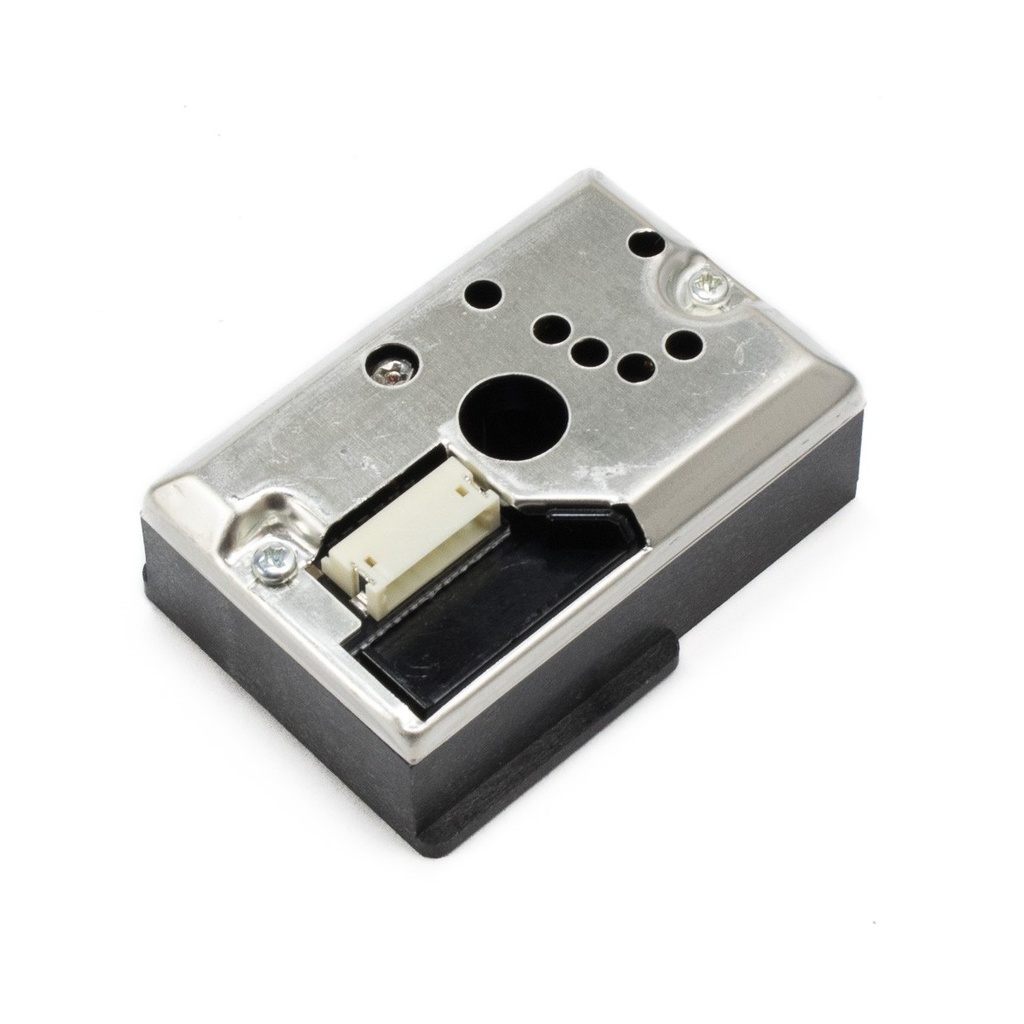

Sensor Óptico de Polvo Sharp GP2Y1010AU0F
Sensor óptico infrarrojo con salida analógica.
El GP2Y1010AU0F de Sharp detecta partículas suspendidas mediante la luz infrarroja dispersada dentro de una cámara óptica. Un pulso controla el LED y la salida analógica debe muestrearse en el instante especificado para estimar densidad de polvo.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 5 V CC |
| Magnitud | Densidad relativa de polvo en aire |
| Principio | Dispersión óptica infrarroja |
| Salida | Tensión analógica pulsada |
| Consumo | 20 mA típico; 30 mA máximo |
| Control LED | Pulso mediante pin de entrada |
| Sensibilidad | 0,5 V por 0,1 mg/m³ típica |
| Salida sin polvo | 0,9 V típica |
| Compatibilidad | Arduino; Raspberry Pi mediante ADC externo |
| Características adicionales | Valor |
|---|---|
| Tiempo de pulso LED | 0,32 ms recomendado |
| Muestreo | 0,28 ms después de activar LED |
| Temperatura | −10 a +65 °C |
| Dimensiones | 46 × 30 × 17,6 mm |
| Flujo de aire | Requiere orientación y abertura adecuadas |
| Aplicaciones | Purificadores y monitoreo experimental |
Ventajas y aplicaciones
Medición sin contacto: Detecta objetivos sin mecanismos móviles ni contacto físico, reduciendo desgaste en robots y sistemas automáticos de posicionamiento.
Procesamiento óptico integrado: Integra emisor, receptor y acondicionamiento para proporcionar una señal eléctrica utilizable mediante pocas conexiones externas adicionales.
Respuesta rápida: Actualiza la señal repetidamente para seguir cambios de distancia o concentración dentro del intervalo previsto por el fabricante.
Integración con microcontroladores: La salida puede capturarse mediante ADC y procesarse para alarmas, registro, navegación o control automático experimental.
Aplicaciones variadas: Resulta útil en robótica, automatización, monitoreo ambiental y proyectos educativos cuando se respetan sus limitaciones ópticas.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo presenta la tensión o lectura cruda para evitar aplicar una ecuación genérica incorrecta fuera de la calibración real.
const int LED=2,VO=A0;
void setup(){Serial.begin(9600);pinMode(LED,OUTPUT);digitalWrite(LED,HIGH);}
void loop(){digitalWrite(LED,LOW);delayMicroseconds(280);int raw=analogRead(VO);delayMicroseconds(40);digitalWrite(LED,HIGH);delayMicroseconds(9680);Serial.println(raw);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué mide este sensor?
El GP2Y1010AU0F de Sharp detecta partículas suspendidas mediante la luz infrarroja dispersada dentro de una cámara óptica. Un pulso controla el LED y la.
2. ¿Qué tipo de salida proporciona?
Proporciona una tensión analógica relacionada con la variable óptica, que debe capturarse mediante un ADC apropiado y correctamente referenciado durante.
3. ¿Necesita calibración?
La curva del fabricante permite estimaciones iniciales, pero calibrar el montaje real mejora resultados frente a tolerancias y condiciones particulares.
4. ¿Qué afecta la lectura?
La reflectividad, color, ángulo, iluminación, suciedad óptica, alimentación y geometría influyen sobre la señal producida por el sistema infrarrojo durante.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede capturar la salida analógica y ejecutar la temporización necesaria utilizando alimentación y conexión de tierra correctas durante.
6. ¿Es compatible con Raspberry Pi?
Sí mediante un ADC externo, porque Raspberry Pi no incorpora entrada analógica para convertir directamente la tensión entregada por el sensor.
7. ¿Puede utilizarse en exteriores?
La luz solar intensa, polvo, agua y temperatura pueden alterar la respuesta; requiere protección y pruebas bajo las condiciones reales previstas.
8. ¿Cómo se compara con PMS5003?
GP2Y1010 entrega señal analógica óptica; PMS5003 incorpora ventilador, procesamiento digital y reporta concentraciones para varios tamaños de partículas durante el.
9. ¿En qué difiere de MQ-135?
GP2Y1010 responde a partículas por dispersión luminosa; MQ-135 modifica resistencia ante varios gases y vapores dentro de un semiconductor calentado.
10. ¿Sustituye un medidor certificado?
No. El flujo, partículas, suciedad interna y calibración influyen; las aplicaciones regulatorias requieren instrumentos trazables y procedimientos normalizados durante el.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
