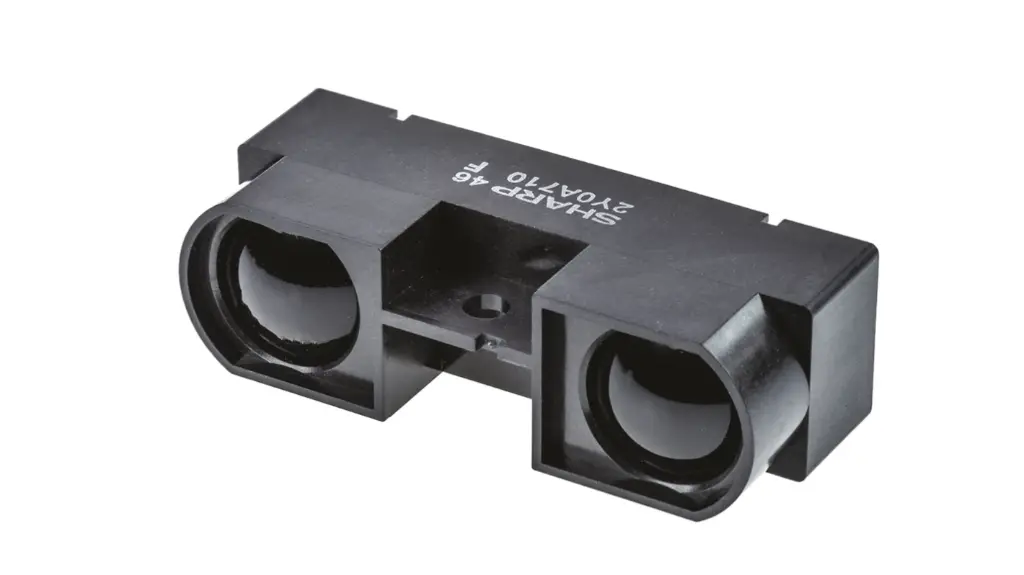

GP2Y0A710K0F Sensor de Distancia Infrarrojo 100 a 550 cm con Cable

[GP2Y0A710K0F] GP2Y0A710K0F Sensor de Distancia Infrarrojo 100 a 550 cm con Cable

https://electrofranko.com/web/image/product.template/576/image_1920?unique=f8c62aa

S/ 155.00 155.0 PEN S/ 155.00

S/ 155.00

Not Available For Sale

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales


Referencia Interna: GP2Y0A710K0F

Sensor de Distancia Sharp GP2Y0A710K0F

Sensor óptico infrarrojo con salida analógica.

El GP2Y0A710K0F de Sharp mide distancia sin contacto mediante triangulación infrarroja. Su salida analógica cambia de forma no lineal con objetos ubicados entre 100 a 550 cm, por lo que debe convertirse utilizando la curva del fabricante o una calibración propia.

Especificaciones técnicas

Características principalesValor
Alimentación4,5 a 5,5 V
Rango de distancia100 a 550 cm
PrincipioTriangulación infrarroja PSD
SalidaTensión analógica no lineal
Consumo30 mA típico
Periodo de actualizaciónAproximadamente 38,3 ms
Objeto de referenciaPapel blanco especificado por Sharp
CompatibilidadArduino; Raspberry Pi mediante ADC externo
Características adicionalesValor
Dimensiones58 × 17,6 × 22,5 mm
EmisorLED infrarrojo
ReceptorDetector sensible a posición
DependenciaMaterial, reflectividad, ángulo y luz ambiental
ConversiónCurva o ecuación calibrada
AplicacionesRobótica y detección de obstáculos
Información técnica: La salida no debe interpretarse linealmente. Utiliza la curva específica del modelo y evita extrapolar fuera de su rango nominal.

Ventajas y aplicaciones

Medición sin contacto: Detecta objetivos sin mecanismos móviles ni contacto físico, reduciendo desgaste en robots y sistemas automáticos de posicionamiento.

Procesamiento óptico integrado: Integra emisor, receptor y acondicionamiento para proporcionar una señal eléctrica utilizable mediante pocas conexiones externas adicionales.

Respuesta rápida: Actualiza la señal repetidamente para seguir cambios de distancia o concentración dentro del intervalo previsto por el fabricante.

Integración con microcontroladores: La salida puede capturarse mediante ADC y procesarse para alarmas, registro, navegación o control automático experimental.

Aplicaciones variadas: Resulta útil en robótica, automatización, monitoreo ambiental y proyectos educativos cuando se respetan sus limitaciones ópticas.

Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.

Galería de esquemas y conexiones

Guía de conexión: Conecta VCC, GND y la salida analógica a A0. Añade los capacitores y temporización recomendados en la hoja técnica.
🎓 Funcionamiento del ejemplo

El ejemplo presenta la tensión o lectura cruda para evitar aplicar una ecuación genérica incorrecta fuera de la calibración real.

Ejemplo Arduino · GP2Y0A710K0F
const int IR=A0;
void setup(){Serial.begin(9600);}
void loop(){int raw=analogRead(IR);float v=raw*5.0/1023.0;Serial.print("Salida V: ");Serial.println(v,3);delay(50);}

Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.

1. ¿Qué mide este sensor?

El GP2Y0A710K0F de Sharp mide distancia sin contacto mediante triangulación infrarroja. Su salida analógica cambia de forma no lineal con objetos ubicados entre 100.

2. ¿Qué tipo de salida proporciona?

Proporciona una tensión analógica relacionada con la variable óptica, que debe capturarse mediante un ADC apropiado y correctamente referenciado durante.

3. ¿Necesita calibración?

La curva del fabricante permite estimaciones iniciales, pero calibrar el montaje real mejora resultados frente a tolerancias y condiciones particulares.

4. ¿Qué afecta la lectura?

La reflectividad, color, ángulo, iluminación, suciedad óptica, alimentación y geometría influyen sobre la señal producida por el sistema infrarrojo durante.

5. ¿Es compatible con Arduino Uno?

Sí. Arduino puede capturar la salida analógica y ejecutar la temporización necesaria utilizando alimentación y conexión de tierra correctas durante.

6. ¿Es compatible con Raspberry Pi?

Sí mediante un ADC externo, porque Raspberry Pi no incorpora entrada analógica para convertir directamente la tensión entregada por el sensor.

7. ¿Puede utilizarse en exteriores?

La luz solar intensa, polvo, agua y temperatura pueden alterar la respuesta; requiere protección y pruebas bajo las condiciones reales previstas.

8. ¿Cómo se compara con HC-SR04?

Sharp utiliza triangulación infrarroja y salida analógica; HC-SR04 calcula tiempo ultrasónico y responde de forma diferente según superficie y ambiente.

9. ¿En qué difiere de VL53L0X?

Este Sharp entrega voltaje analógico por triangulación; VL53L0X mide tiempo de vuelo óptico y comunica resultados digitalmente mediante I²C durante.

10. ¿Puede sustituir otro Sharp directamente?

No. Cada modelo posee rango, curva de salida, consumo y geometría distintos; el código y montaje deben corresponder al sensor instalado.

Módulo reductor DC-DC ajustable LM2596

Convertidor Step-Down Buck regulable de hasta 3 A

El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.

Especificaciones técnicas

Características principales Valor
Topología Convertidor DC-DC Step-Down o Buck no aislado
Circuito regulador LM2596S-ADJ
Tensión de entrada 4–40 V CC
Tensión de salida 1,25–37 V CC ajustable
Margen de regulación La entrada debe superar la salida aproximadamente 1,5–2 V
Corriente máxima 3 A
Corriente continua práctica Aproximadamente 2 A sin refrigeración adicional
Frecuencia de conmutación 150 kHz típica
Eficiencia orientativa Hasta aproximadamente 90–92 %, según entrada, salida y carga
Compatibilidad Fuentes DC, baterías, iluminación LED y equipos electrónicos
Características adicionales Valor
Ajuste de salida Potenciómetro multivuelta
Terminales de entrada IN+ e IN−
Terminales de salida OUT+ y OUT−
Protección térmica Integrada en el LM2596
Limitación de corriente Integrada en el regulador
Aislamiento galvánico No incluido
Protección de polaridad No garantizada en módulos comerciales comunes
Rizado de salida Depende de carga, cableado, filtrado y estado de los capacitores
Disipación Puede requerir disipador o ventilación por encima de 2 A
Aplicaciones habituales Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores
Información técnica: El LM2596 solamente reduce tensión. La salida siempre debe configurarse por debajo de la entrada. Ajusta y verifica el voltaje con un multímetro antes de conectar la carga.

Ventajas principales

Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.

Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.

Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.

Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.

Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.

Aplicaciones recomendadas

Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.

Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.

Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.

Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.

Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.

Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.

Galería de esquemas y conexiones

Guía de conexión: IN+ → positivo de la fuente · IN− → negativo de la fuente · OUT+ → positivo de la carga · OUT− → negativo de la carga

Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.

1. ¿El LM2596 puede elevar el voltaje de entrada?

No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.

2. ¿Qué diferencia existe frente a un regulador lineal LM317?

El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.

3. ¿Cómo se compara con el LM2576?

Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.

4. ¿Cuándo conviene utilizar un módulo XL4015?

El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.

5. ¿Puede reemplazar un elevador MT3608?

No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.

6. ¿Entrega realmente 3 A de forma continua?

Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.

7. ¿Cómo se ajusta correctamente la salida?

Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.

8. ¿Qué margen necesita entre entrada y salida?

Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.

9. ¿Puede utilizarse directamente con baterías?

Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.

10. ¿Incluye protección contra polaridad invertida?

Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
