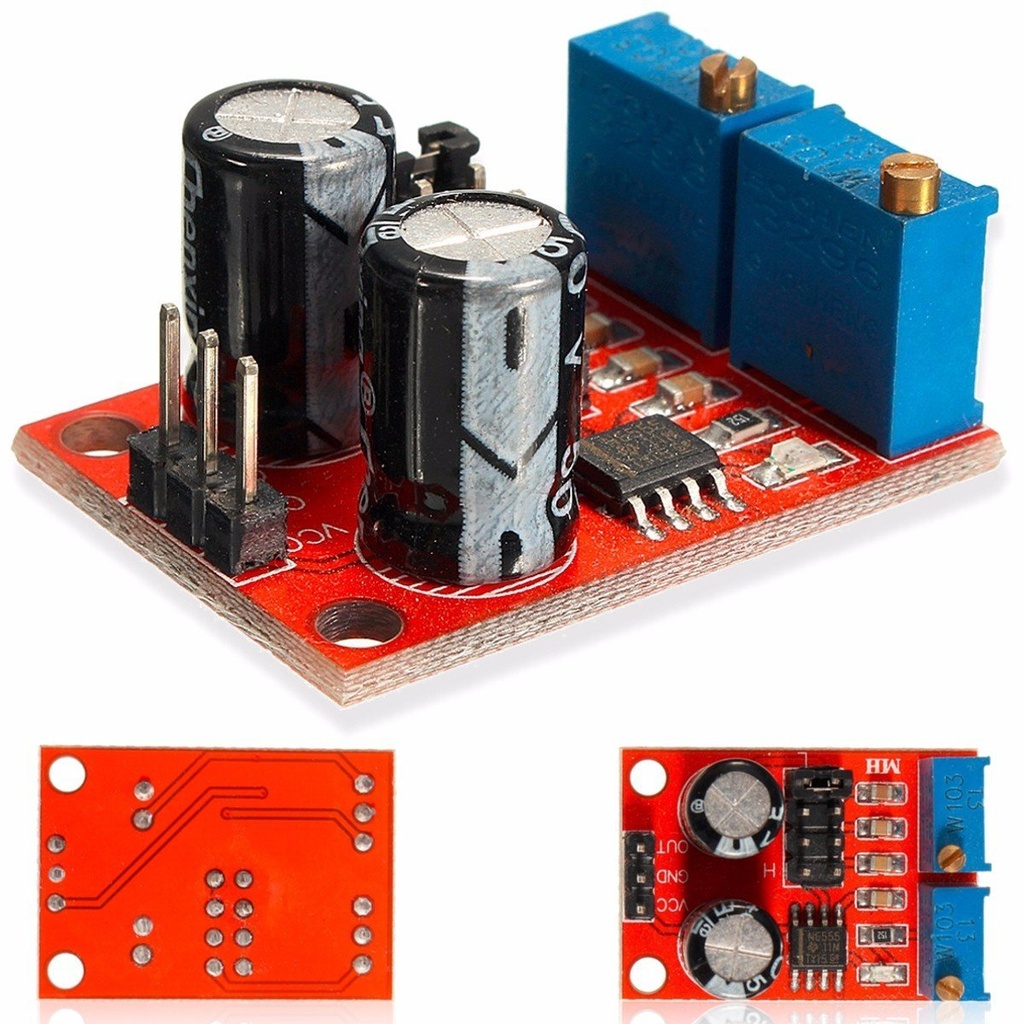

GEN-NE555 Módulo Generador de Pulso NE555 – Generador de Señal de Onda Cuadrada 5–12V Ajustable
[GEN-NE555] GEN-NE555 Módulo Generador de Pulso NE555 – Generador de Señal de Onda Cuadrada 5–12V Ajustable
Referencia Interna:
GEN-NE555
Generador de Pulsos NE555 GEN-NE555
El GEN-NE555 es un módulo generador de pulsos basado en el clásico temporizador NE555, capaz de producir señales cuadradas estables y ajustables. Permite regular la frecuencia y el ciclo de trabajo mediante potenciómetros, lo que lo convierte en una herramienta ideal para pruebas electrónicas, controladores de motores, PWM, disparo de compuertas lógicas, simulaciones de señal y proyectos educativos. Es totalmente compatible con microcontroladores como Arduino, ESP32 y sistemas electrónicos que requieran señales periódicas precisas.
Especificaciones Técnicas
| Tipo de módulo | Generador de pulsos / señal cuadrada |
|---|---|
| Modelo | GEN-NE555 |
| Chip principal | NE555 |
| Voltaje de operación | 5 V a 15 V DC |
| Frecuencia mínima | 1 Hz aprox. (según configuración) |
| Frecuencia máxima | 200 kHz aprox. (según versión) |
| Tipo de señal | Onda cuadrada |
| Ajustes disponibles | Frecuencia y ciclo de trabajo (duty cycle) |
| Amplitud de salida | 0 – Vcc |
| Corriente de salida | Hasta 200 mA |
| Modo de operación | Astable (auto-oscilante) |
| Indicador | LED de señal |
| Conexión | Header de 3 pines (VCC, GND, OUT) |
| Estabilidad | Alta estabilidad temporal |
| Dimensiones | ~ 30 × 20 mm |
| Compatibilidad | Arduino, ESP32, STM32 y más |
| Aplicaciones | PWM, pruebas, temporización, motores |
