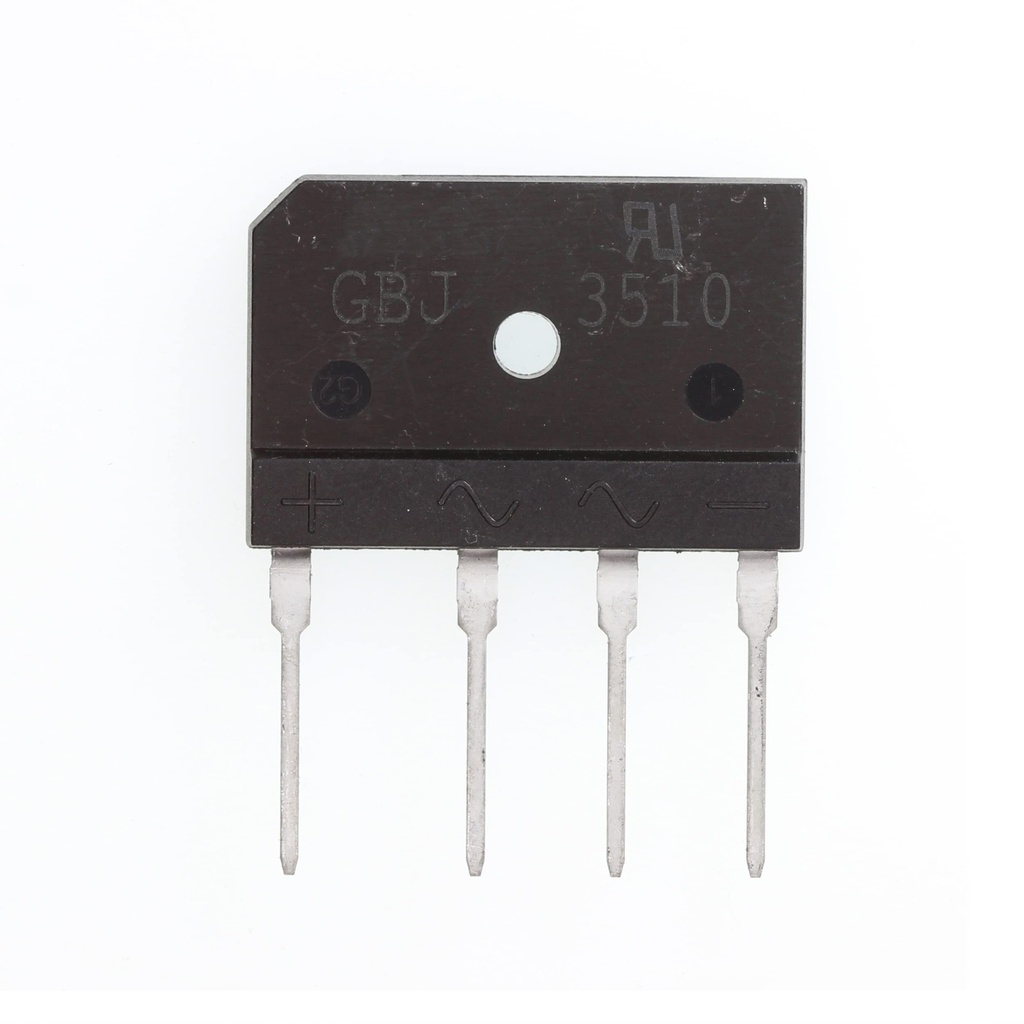

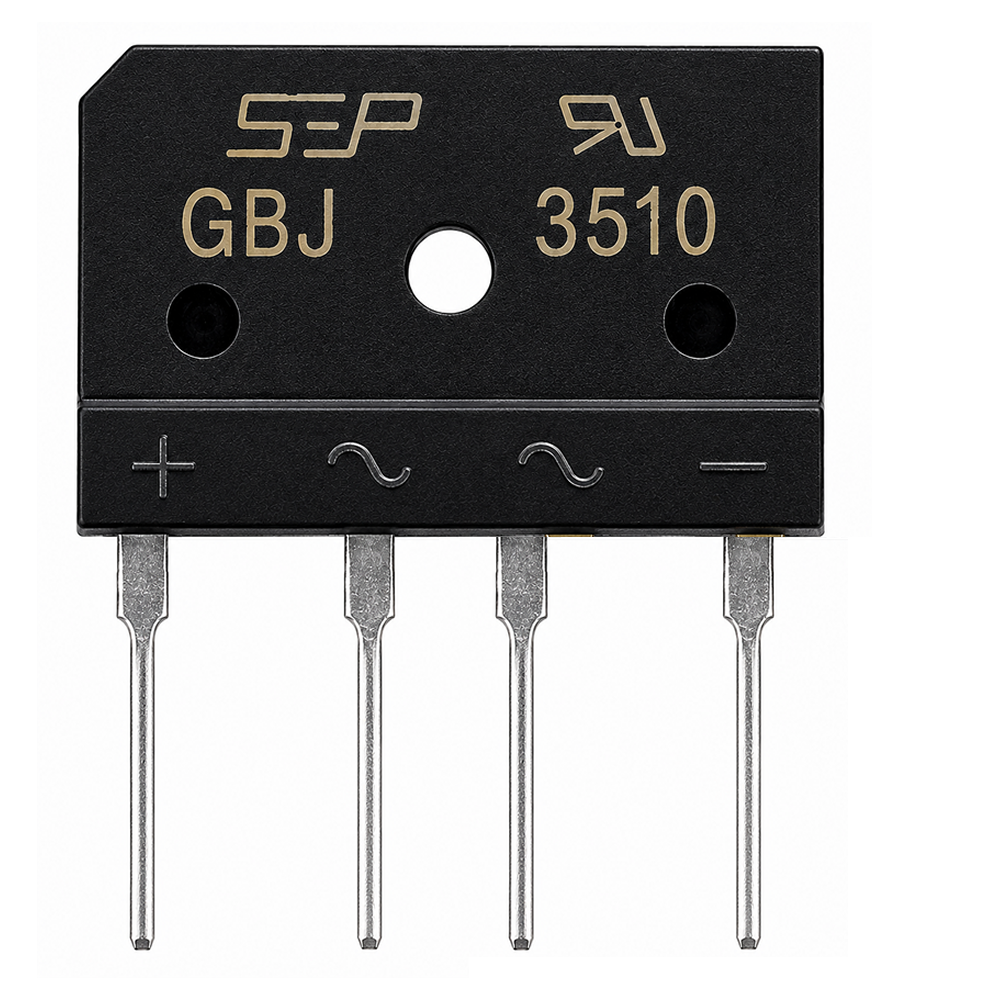

Diodo Puente Rectificador 35A 1000V de Alta Potencia
[GBJ3510] Diodo Puente Rectificador 35A 1000V de Alta Potencia
Referencia Interna:
GBJ3510
GBJ3510 — Puente rectificador
GBJ3510: puente rectificador con tensión inversa de 1000 V y corriente nominal de 35 A. Está diseñado para rectificación de potencia, con características adecuadas para fuentes, rectificadores, protección y etapas de potencia según la aplicación.
GBJ3510: puente rectificador con tensión inversa de 1000 V y corriente nominal de 35 A. Está diseñado para rectificación de potencia, con características adecuadas para fuentes, rectificadores, protección y etapas de potencia según la aplicación.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | GBJ3510 |
| Tipo | Puente rectificador |
| Tensión / aislamiento | 1000 V |
| Corriente / capacidad | 35 A |
| Control / salida | ≈1,1 V por unión |
| Encapsulado | GBJ |
| Temperatura | −55–150 °C |
| Aplicación principal | Rectificación de potencia |
| Características adicionales | Valor |
|---|---|
| VRRM | 1000 V |
| IF nominal | 35 A |
| VF | ≈1,1 V por unión |
| Tipo de unión | PN / Schottky / SiC según referencia |
| Recuperación | Rápida en versiones FR/UF; Schottky sin recuperación inversa significativa |
| Encapsulado | GBJ |
| Montaje | THT |
| Aplicación | Rectificación de potencia |
Usos Comunes
Rectificación: Convierte corriente alterna en continua dentro de fuentes, cargadores y etapas de alimentación, seleccionando el dispositivo según tensión inversa, corriente y disipación.
Protección: Puede utilizarse para protección contra polaridad inversa, retorno de corriente y transitorios cuando la topología y el tipo de diodo son adecuados.
Fuentes switching: Las versiones rápidas, ultrarrápidas y Schottky son útiles en convertidores donde el tiempo de recuperación influye directamente en las pérdidas de conmutación.
Reparación: Es una referencia habitual para reemplazar diodos de fuentes y etapas de potencia siempre que coincidan VRRM, corriente, encapsulado y características de recuperación.
Revisa el esquema de conexión y la identificación de terminales antes de instalar el componente. El pinout depende de la referencia y del encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el componente.
1. ¿Qué tipo de diodo es el GBJ3510?
El GBJ3510 es un puente rectificador con una tensión nominal de 1000 V y corriente de 35 A. Está destinado a rectificación de potencia, por lo que debe seleccionarse considerando además temperatura, disipación y frecuencia de operación.
2. ¿Cuál es su tensión de trabajo?
La ficha indica 1000 V. Este valor debe respetarse junto con los límites de corriente y temperatura. En dispositivos de potencia también es importante considerar sobretensiones y transitorios, porque la tensión nominal no representa por sí sola la condición completa del circuito.
3. ¿Qué corriente soporta?
El parámetro indicado es 35 A. La corriente real admisible depende también de temperatura, disipación, frecuencia y montaje. En diodos y dispositivos de potencia debe garantizarse una adecuada transferencia térmica cuando se trabaja cerca del límite nominal.
4. ¿Cuál es la diferencia frente a un diodo común?
Esta referencia está optimizada para rectificación de potencia. En versiones rápidas o Schottky, la recuperación y la caída directa pueden ser menores que en un rectificador estándar, reduciendo pérdidas en determinadas aplicaciones de conmutación.
5. ¿Cómo identifico sus pines?
La identificación depende de la referencia y del encapsulado. Antes de soldar comprueba siempre el pinout correspondiente al modelo exacto. En componentes de potencia también debe distinguirse correctamente ánodo/cátodo, Gate, colector/emisor o terminales del puente.
6. ¿Necesita disipador?
Depende de la potencia que deba disipar. Cuando la corriente y las pérdidas generan una temperatura elevada, se necesita disipador o una PCB con capacidad térmica suficiente. El cálculo debe considerar resistencia térmica, temperatura ambiente y ciclo de trabajo.
7. ¿Sirve para reparación electrónica?
Sí. Muchos de estos componentes se encuentran en fuentes, placas de control, equipos industriales y circuitos digitales. Para una sustitución correcta no basta con que el componente físicamente encaje: deben coincidir los parámetros eléctricos y la función de la etapa.
8. ¿Cómo sé si está dañado?
En diodos se puede comprobar la caída de tensión y detectar cortocircuito o circuito abierto con el multímetro. En integrados, sensores y optoacopladores se requiere una prueba funcional o mediciones específicas porque un test de continuidad no confirma su funcionamiento.
9. ¿Qué debo revisar antes de comprarlo?
Comprueba la referencia completa, tensión máxima, corriente, encapsulado, pinout y tipo de montaje. En diodos revisa VRRM y recuperación; en lógica verifica alimentación; en optoacopladores comprueba aislamiento y corriente LED; y en sensores revisa sensibilidad y alimentación.
10. ¿Para qué tipo de proyectos es útil?
La referencia puede utilizarse en reparación, prototipos, automatización, fuentes, instrumentación o lógica digital según su función. Lo importante es seleccionar el componente a partir de los parámetros eléctricos de la aplicación y no únicamente por el nombre comercial.
