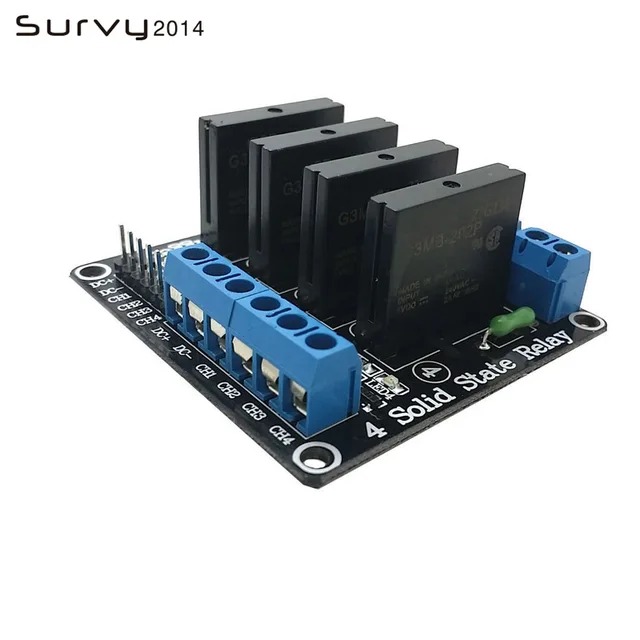

Módulo Relé de Estado Sólido SSR 4 Canales 5V (G3MB-X4PCB)
Módulo de conmutación de cuatro canales independientes para corriente alterna (AC) con aislamiento optoacoplado de alta eficiencia y seguridad.
El Módulo Relé de Estado Sólido SSR de 4 Canales G3MB-X4PCB es un dispositivo de conmutación avanzado sin contactos mecánicos móviles, diseñado para controlar cuatro cargas independientes de Corriente Alterna (AC) de hasta 240V y 2A por canal mediante señales digitales de 5V DC. Al integrar relés de estado sólido originales con aislamiento galvánico por optoacoplador en cada canal, permite gobernar múltiples dispositivos de alta tensión de forma silenciosa, segura y libre de desgaste por chispa eléctrica desde microcontroladores como Arduino, ESP32 o Raspberry Pi.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Control (Entrada) | 5 V DC (Compatible con lógica de 3.3V) |
| Canales de Conmutación | 4 canales independientes |
| Voltaje de Carga (Salida AC) | 75 V a 264 V AC (50/60Hz) |
| Corriente Máxima por Canal | 2 Amperios por salida |
| Tipo de Conmutación | Cruce por cero (Zero-Cross Circuit) |
| Aislamiento Galvánico | Óptico (Optoacopladores independientes por canal) |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Factor de Forma | Módulo breakout de 4 canales con bornes de tornillo seguros |
| Indicadores Visuales | LEDs indicadores de estado independientes para CH1, CH2, CH3 y CH4 |
| Dimensiones de la Placa | Formato compacto optimizado para tableros de automatización |
| Temperatura Operativa | -30°C a +80°C |
| Aplicaciones Principales | Domótica avanzada, control multicanal de iluminación AC y sistemas inteligentes |
| Compatibilidad | Arduino, ESP32, PIC, Raspberry Pi y sistemas embebidos |
Ventajas Clave del Módulo G3MB-X4PCB
• Control Multicanal Independiente: Permite administrar cuatro cargas de CA separadas mediante cuatro pines de control digitales exclusivos desde una sola placa compacta.
• Operación Silenciosa y Confiable: Al carecer de componentes mecánicos, elimina los chasquidos y el desgaste por arcos eléctricos, garantizando una vida útil prolongada.
• Tecnología Zero-Cross: Su circuito de cruce por cero minimiza de forma sustancial las interferencias electromagnéticas (EMI) durante la conmutación de las líneas de CA.
El diseño de la placa separa lógicamente el bloque de control de baja tensión de los terminales de salida de CA para cada uno de los cuatro canales.
