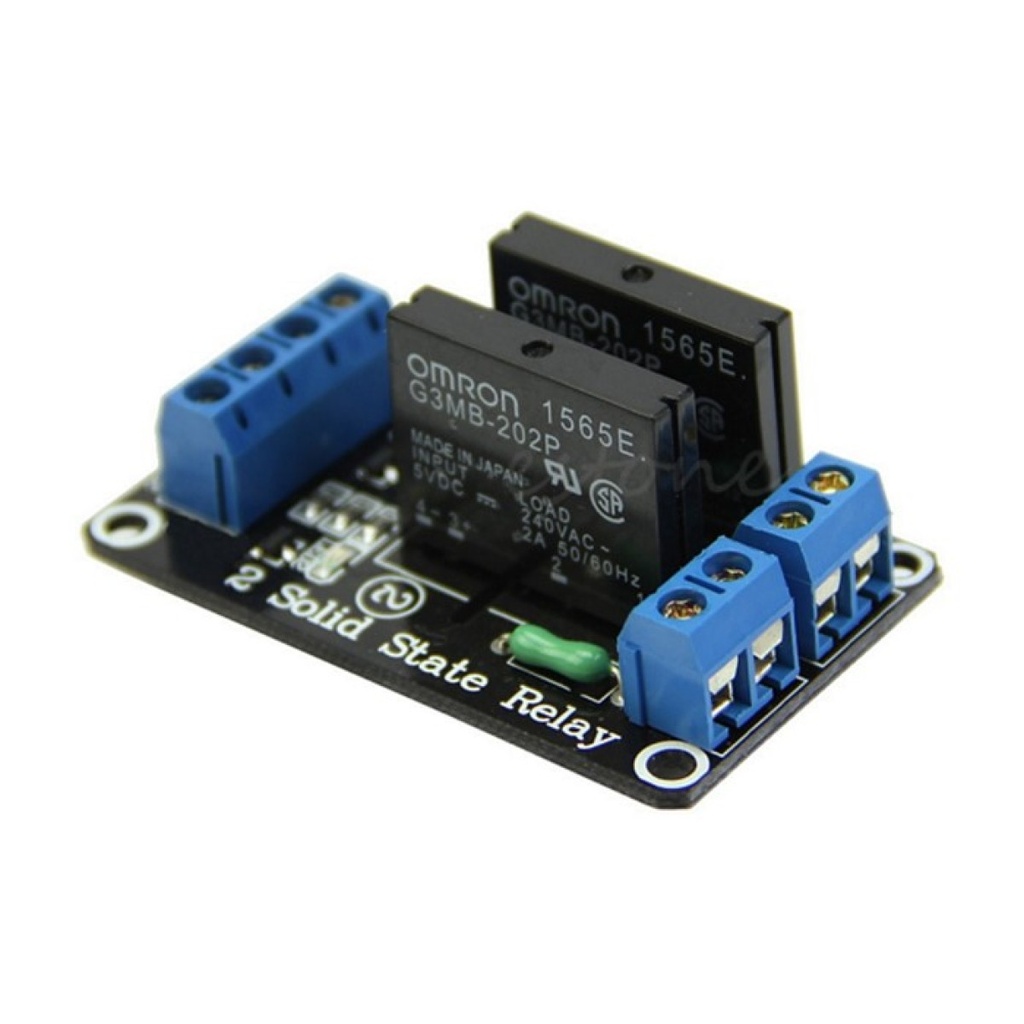

Módulo de 2 Rele Sólido en PCB
[G3MB-X2PCB] Módulo de 2 Rele Sólido en PCB
Referencia Interna:
G3MB-X2PCB
Módulo Relé de Estado Sólido SSR 2 Canales 5V (G3MB-X2PCB)
Módulo de conmutación independiente de dos canales para corriente alterna (AC) con aislamiento optoacoplado y alta velocidad de respuesta.
El Módulo Relé de Estado Sólido SSR de 2 Canales G3MB-X2PCB es un dispositivo avanzado de conmutación sin contactos mecánicos móviles, diseñado para controlar dos cargas independientes de Corriente Alterna (AC) de hasta 240V y 2A por canal mediante señales digitales de 5V DC. Al integrar relés de estado sólido originales con aislamiento galvánico por optoacoplador en cada canal, permite gobernar múltiples dispositivos de forma silenciosa, segura y libre de desgaste por chispa eléctrica desde microcontroladores como Arduino, ESP32 o Raspberry Pi.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Control (Entrada) | 5 V DC (Compatible con lógica de 3.3V) |
| Canales de Conmutación | 2 canales independientes |
| Voltaje de Carga (Salida AC) | 75 V a 264 V AC (50/60Hz) |
| Corriente Máxima por Canal | 2 Amperios por salida |
| Tipo de Conmutación | Cruce por cero (Zero-Cross Circuit) |
| Aislamiento Galvánico | Óptico (Optoacopladores independientes por canal) |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Factor de Forma | Módulo breakout de 2 canales con bornes de tornillo seguros |
| Indicadores Visuales | LEDs indicadores de estado independientes para CH1 y CH2 |
| Dimensiones de la Placa | Formato compacto optimizado para protoboard y gabinetes |
| Temperatura Operativa | -30°C a +80°C |
| Aplicaciones Principales | Domótica avanzada, automatización de iluminación y control de corriente alterna dual |
| Compatibilidad | Arduino, ESP32, PIC, Raspberry Pi y sistemas embebidos |
Ventajas Clave del Módulo G3MB-X2PCB
• Control Dual Independiente: Permite administrar dos cargas de CA separadas mediante dos pines de control digitales exclusivos desde un solo módulo compacto.
• Operación Silenciosa y Confiable: Al carecer de componentes mecánicos, elimina los ruidos por chasquidos y el desgaste por arcos eléctricos, garantizando una vida útil prolongada.
• Tecnología Zero-Cross: Su circuito de cruce por cero minimiza sustancialmente las interferencias electromagnéticas (EMI) durante la conmutación de las líneas de CA.
El diseño de la placa separa claramente el bloque de control de baja tensión de los terminales de salida de CA para cada uno de los dos canales.
