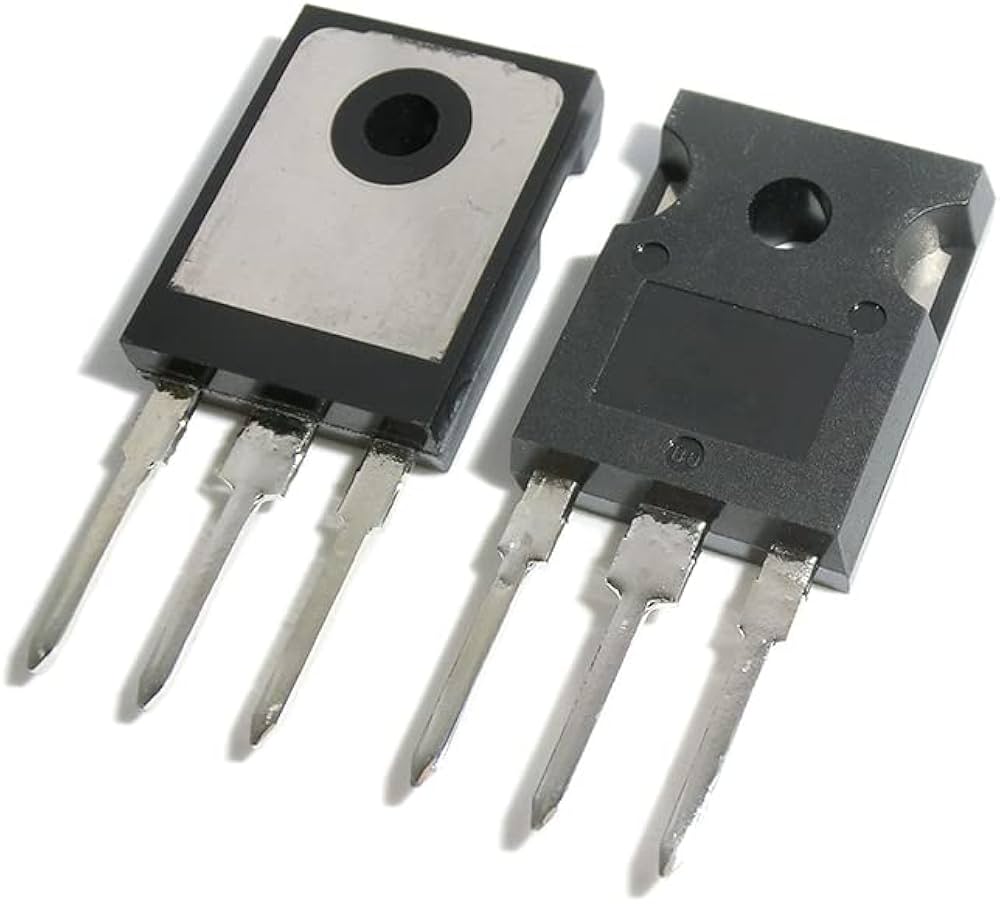

G20N50C Transistor IGBT de Ultra Alta Velocidad
Transistor bipolar de compuerta aislada de 500V y 20A optimizado para fuentes conmutadas y balastros
El G20N50C es un transistor bipolar de compuerta aislada de tecnología avanzada con estructura IGBT, diseñado para circuitos de conmutación de alta frecuencia y potencia media. Al unificar la entrada simple de un MOSFET junto a la gran capacidad de conducción de un transistor bipolar, optimiza el rendimiento en inversores de voltaje. Su encapsulado clásico compacto asegura un acoplamiento idóneo en disipadores para balastros electrónicos y sistemas SMPS industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del semiconductor | IGBT de Canal N (Compuerta Aislada) |
| Voltaje Colector-Emisor (VCE) | 500V (Máximo de operación continua) |
| Voltaje Compuerta-Emisor (VGE) | ±20V (Límite superior absoluto) |
| Corriente de colector continua (IC) | 20 A (A temperatura de carcasa TC = 100°C) |
| Corriente de colector nominal | 40 A (Evaluada a temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 2.0V (Típico a IC = 20A, VGE = 15V) |
| Disipación de potencia total (PD) | 165W (Montado con disipador a TC = 25°C) |
| Carga de compuerta total (Qg) | 60 nC (Típica para disparo rápido) |
| Tiempo de caída (Fall Time) | 140 ns (Rendimiento en conmutación inductiva) |
| Frecuencia de trabajo sugerida | Hasta 50 kHz (Optimizado para alta velocidad) |
| Encapsulado estándar | TO-220AB (Cuerpo plástico clásico con pestaña metálica posterior) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal, pines hacia abajo) |
|---|---|---|---|
| Pin 1 | Compuerta (G) | Terminal de Control de Voltaje (Aislado) | Izquierda |
| Pin 2 | Colector (C) | Entrada de Corriente de Carga / Pestaña posterior | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Referencia de Control | Derecha |
Ventajas del G20N50C
Impedancia de Entrada MOSFET: El canal de compuerta aislado por óxido no consume corriente continua de control, haciendo sumamente simple su acoplamiento lógico digital.
Conducción Bipolar Eficiente: Logra caídas de tensión en saturación (VCE sat) muy bajas en comparación con MOSFETs ordinarios a tensiones equivalentes de 500V.
Diseño Field Stop de Alta Velocidad: Su estructura interna acorta drásticamente el tiempo de cola (tail current), permitiendo operar a frecuencias dinámicas de conmutación elevadas.
Excelente Disipación Térmica TO-220: La pestaña metálica unida directamente al colector evacúa eficientemente el calor residual utilizando grasa de silicona convencional.
Aplicaciones Recomendadas
