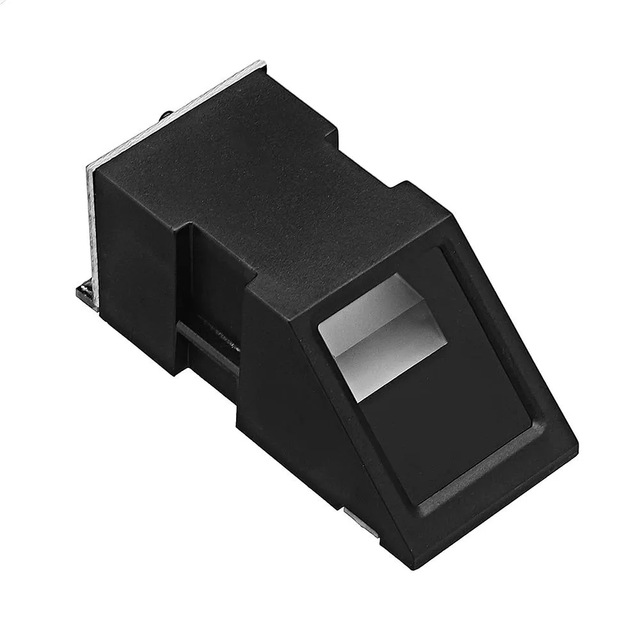

FPM10A Sensor Óptico de Huella Digital para Arduino
[FPM10A] FPM10A Sensor Óptico de Huella Digital para Arduino
Referencia Interna:
FPM10A
Sensor Óptico de Huella Digital FPM10A
Registro, almacenamiento y comparación autónoma de huellas mediante comunicación serial.
El FPM10A captura imágenes de huellas, extrae características, crea plantillas y realiza búsquedas dentro de su memoria interna. Se controla mediante comandos seriales TTL y puede integrarse en cerraduras, control de acceso y sistemas de identificación educativa.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,6 a 6,0 V CC |
| Corriente de trabajo | Menor de 120 mA |
| Corriente pico | Menor de 150 mA |
| Interfaz | UART TTL |
| Baudrate predeterminado | 57 600 bit/s |
| Capacidad | Hasta 127 plantillas en versión habitual |
| Tiempo de búsqueda | Menor de 1 segundo |
| Resolución de imagen | 256 × 288 píxeles |
| Compatibilidad | Arduino y Raspberry Pi mediante UART |
| Características adicionales | Valor |
|---|---|
| Ventana óptica | Aproximadamente 14 × 18 mm |
| Probabilidad de falsa aceptación | Menor de 0,001 % |
| Probabilidad de falso rechazo | Menor de 1 % |
| Niveles de seguridad | Configurables |
| Indicador | Iluminación roja durante captura |
| Funciones | Registrar, eliminar, buscar y comparar |
Ventajas y aplicaciones
Procesamiento integrado: Realiza captura, extracción y comparación internamente, reduciendo la carga de procesamiento necesaria en el microcontrolador principal.
Memoria de plantillas: Almacena huellas registradas para búsquedas posteriores sin depender continuamente de una computadora o servicio externo.
Comunicación serial sencilla: La interfaz UART permite controlar operaciones mediante bibliotecas disponibles para Arduino y otros sistemas embebidos compatibles.
Respuesta rápida: Puede buscar una plantilla registrada en menos de un segundo bajo condiciones adecuadas de captura y limpieza.
Aplicaciones de acceso: Facilita crear cerraduras, asistencia, identificación educativa y sistemas de autorización con controles adicionales de seguridad.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Instala Adafruit Fingerprint Sensor Library. El ejemplo busca continuamente una huella previamente registrada en la memoria interna del módulo.
#include <SoftwareSerial.h>
#include <Adafruit_Fingerprint.h>
SoftwareSerial puerto(2,3);
Adafruit_Fingerprint dedo(&puerto);
void setup(){Serial.begin(9600);dedo.begin(57600);}
void loop(){
+ if(dedo.getImage()==FINGERPRINT_OK&&dedo.image2Tz()==FINGERPRINT_OK&&dedo.fingerFastSearch()==FINGERPRINT_OK){Serial.print("ID: ");Serial.println(dedo.fingerID);}
+ delay(100);
+}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué funciones realiza el FPM10A?
Captura imágenes, extrae características, almacena plantillas y busca coincidencias utilizando procesamiento y memoria integrados dentro del propio módulo óptico durante.
2. ¿Guarda fotografías completas?
Normalmente almacena plantillas de características para comparación, no fotografías convencionales destinadas a visualizarse o utilizarse como archivo biométrico general durante.
3. ¿Cuántas huellas puede almacenar?
La versión habitual admite hasta 127 plantillas, aunque la capacidad debe confirmarse mediante comandos para la revisión concreta recibida durante.
4. ¿Qué interfaz utiliza?
Utiliza comunicación UART TTL con velocidad predeterminada frecuente de 57 600 bit/s y paquetes de comandos estructurados durante el funcionamiento.
5. ¿Es compatible con Arduino Uno?
Sí mediante SoftwareSerial o serial de hardware, además de una biblioteca que implemente registro, búsqueda y administración de plantillas durante.
6. ¿Es compatible con Raspberry Pi?
Sí mediante UART de niveles adecuados, configurando puerto, velocidad, permisos y biblioteca compatible con su protocolo de paquetes durante el.
7. ¿Puede abrir una cerradura directamente?
No. El controlador debe validar la coincidencia y accionar relé, MOSFET o cerradura mediante una etapa eléctrica apropiada durante el.
8. ¿Cómo se compara con R503?
Ambos procesan huellas internamente, pero difieren en carcasa, capacidad, iluminación, protocolo específico y características de integración mecánica durante el funcionamiento.
9. ¿Sustituye una contraseña segura?
No siempre. Un sistema robusto combina biometría con otros factores, protege plantillas y contempla falsas aceptaciones, rechazos y suplantación durante.
10. ¿Funciona con dedos mojados?
Agua, suciedad, sequedad extrema, cortes o colocación irregular pueden reducir la calidad de imagen y aumentar intentos fallidos de identificación.
