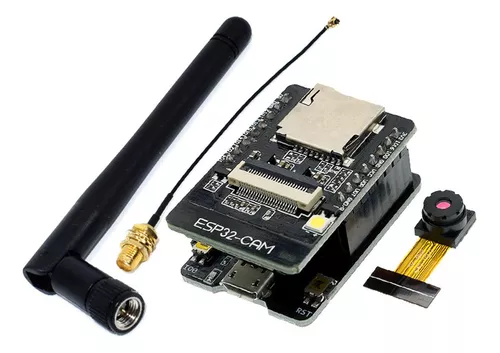

  2. ESP32-CAM-ANT-C Tarjeta ESP32 Puerto USB "C" Modulo WiFi + Bluetooth y Cámara 2 MP y Antena [ESP32-CAM-ANT-C] ESP32-CAM-ANT-C Tarjeta ESP32 Puerto USB "C" Modulo WiFi + Bluetooth y Cámara 2 MP y Antena

ESP32-CAM-ANT-C Tarjeta ESP32 Puerto USB "C" Modulo WiFi + Bluetooth y Cámara 2 MP y Antena

[ESP32-CAM-ANT-C] ESP32-CAM-ANT-C Tarjeta ESP32 Puerto USB "C" Modulo WiFi + Bluetooth y Cámara 2 MP y Antena

https://electrofranko.com/web/image/product.template/55086/image_1920?unique=9a31603

S/ 62.00 62.0 PEN S/ 62.00

S/ 62.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: ESP32-CAM-ANT-C

Tarjeta ESP32-CAM-ANT-C (Wi-Fi, Bluetooth, Cámara 2MP, USB-C y Antena Externa)

Módulo de desarrollo avanzado para IoT y visión artificial con puerto USB Tipo-C integrado y conector de antena de alta ganancia.

La Tarjeta ESP32-CAM-ANT-C es una evolución optimizada del clásico módulo de cámara IoT. Combina un potente procesador de doble núcleo ESP32, conectividad Wi-Fi y Bluetooth, una cámara OV2640 de 2 Megapíxeles, un puerto USB Tipo-C moderno para fácil programación y alimentación, así como una antena externa con conector IPEX para maximizar el alcance de la señal inalámbrica. Es la solución definitiva para sistemas de videovigilancia IP, streaming de video en tiempo real, domótica y proyectos de reconocimiento facial.

Especificaciones Técnicas

Parámetro del SistemaRango / Valor Oficial
Microcontrolador PrincipalESP32 Dual-Core de 32 bits
Memoria Flash / PSRAM4 MB SPI Flash + SRAM integrada
Módulo de CámaraOV2640 (2 Megapíxeles)
Conectividad InalámbricaWi-Fi 802.11 b/g/n (2.4 GHz) + Bluetooth 4.2 BLE
Puerto de ProgramaciónUSB Tipo-C integrado con conversor serial
Almacenamiento ExternoLector de tarjeta MicroSD integrado
Parámetro Físico / EstructuraRango / Valor Oficial
Antena InalámbricaAntena externa de alta ganancia con conector IPEX
Factor de FormaPlaca compacta con headers de pines de E/S
Formatos de ImagenJPEG (recomendado), BMP, GRAYSCALE
Temperatura Operativa-20°C a +85°C
Aplicaciones PrincipalesCámaras IP, streaming IoT, timbres inteligentes y visión artificial
Compatibilidad SoftwareArduino IDE, ESP-IDF y MicroPython

Ventajas Clave de la Tarjeta ESP32-CAM-ANT-C

• Puerto USB Tipo-C Integrado: Simplifica radicalmente la programación y alimentación de la placa sin necesidad de utilizar adaptadores FTDI externos adicionales.

• Antena Externa de Alta Ganancia: Resuelve los problemas clásicos de alcance Wi-Fi, permitiendo instalaciones a mayores distancias o dentro de gabinetes sellados.

• Cámara OV2640 y Slot MicroSD: Ofrece captura de imágenes de alta calidad con 2 MP y almacenamiento local directo para registros y respaldos multimedia.

La disposición de la placa integra el conector USB-C en la base, el zócalo de la cámara en la parte frontal y el conector IPEX para la antena externa en el extremo superior.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de alimentación y puerto USB
Esquema 3: Enlace para antena externa de alta ganancia
Esquema 2: Conexión del sensor de imagen de 2MP
Esquema 4: Lector de tarjetas de memoria externo
Guía Esencial de Conexión y Montaje de Hardware: Conecte la antena externa al puerto IPEX antes de encender el equipo para evitar daños en el amplificador RF. Enchufe un cable **USB Tipo-C** para alimentar la tarjeta y cargar sus códigos directamente desde el entorno de desarrollo.
1. ¿En qué se diferencia el ESP32-CAM-ANT-C frente al modelo ESP32-CAM clásico tradicional?
El modelo clásico carece de puerto USB (requiere un conversor FTDI externo para programarse) y utiliza una antena en PCB limitada; en contraste, el ESP32-CAM-ANT-C incluye un puerto USB Tipo-C con chip serial integrado y un conector IPEX con antena externa para máxima cobertura inalámbrica.
2. ¿Cómo se compara este módulo con una placa ESP32 DevKit estándar sin cámara?
Mientras que una placa ESP32 DevKit común está orientada a propósito general y carece de interfaces dedicadas para imagen, el ESP32-CAM-ANT-C viene equipado de fábrica con el zócalo de la cámara OV2640, slot para MicroSD y circuitería multimedia optimizada para visión artificial.
3. ¿Qué resolución tiene la cámara integrada?
Utiliza un sensor OV2640 de 2 Megapíxeles.
4. ¿Qué tipo de conector USB incorpora para la programación?
Incorpora un puerto moderno USB Tipo-C.
5. ¿Qué protocolos inalámbricos soporta?
Soporta conectividad Wi-Fi de 2.4 GHz y Bluetooth 4.2 BLE.
6. ¿Para qué sirve la antena externa incluida?
Sirve para mejorar significativamente el alcance, la calidad y la estabilidad de la señal Wi-Fi en entornos complejos.
7. ¿Cuenta con lector para tarjeta de memoria MicroSD?
Sí, incluye un slot MicroSD integrado para almacenar fotos, videos o archivos de registro localmente.
8. ¿Se puede programar directamente desde el Arduino IDE?
Sí, es totalmente compatible seleccionando la tarjeta adecuada en el administrador de placas del entorno Arduino.
9. ¿Cuál es el voltaje operativo lógico de la tarjeta?
Opera con un nivel lógico estándar de 3.3V DC.
10. ¿En qué proyectos prácticos se recomienda su uso?
Es ideal para cámaras de videovigilancia IP, timbres inteligentes, sistemas IoT con streaming de video y proyectos básicos de reconocimiento facial.
▶ Video demostrativo 📄 Hoja de Datos
