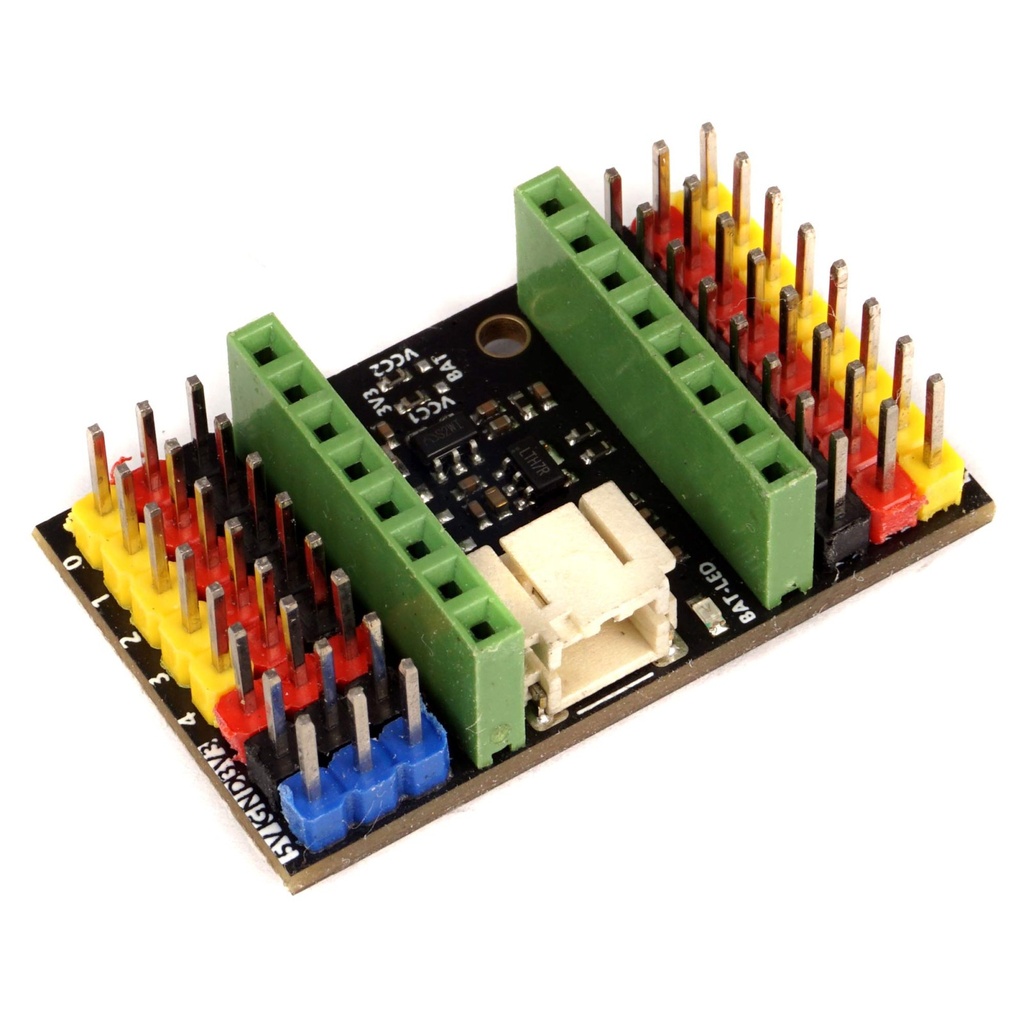

ESP32-C3-SHIELD Shield para ESP32-C3 Super Mini
[ESP32-C3-SHIELD] ESP32-C3-SHIELD Shield para ESP32-C3 Super Mini
Referencia Interna:
ESP32-C3-SHIELD
Shield de Expansión para ESP32-C3 Super Mini
Placa base para facilitar acceso a GPIO, alimentación y conexiones de prototipado.
El ESP32-C3-SHIELD es una placa de expansión diseñada para recibir una ESP32-C3 Super Mini y presentar sus GPIO en conectores accesibles. Simplifica cableado de sensores, alimentación y pruebas, evitando montar adaptadores improvisados. No incorpora por sí sola el microcontrolador ni añade memoria o conectividad. La orientación, pinout, alimentación y compatibilidad mecánica deben verificarse antes de insertar la placa principal.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Tipo | Shield o placa de expansión |
| Placa objetivo | ESP32-C3 Super Mini |
| Función | Distribución de GPIO y alimentación |
| Lógica | 3,3 V |
| Programación | Realizada en la ESP32-C3 instalada |
| Microcontrolador | No incluido |
| Compatibilidad | Sensores y módulos dentro del pinout disponible |
| Características adicionales | Valor |
|---|---|
| Conectores | Cabeceras y terminales según versión |
| Alimentación | Distribuida desde la placa o entrada del shield |
| Conversión de nivel | No incorporada normalmente |
| Memoria | No incorpora |
| Radio | Proporcionada por ESP32-C3 |
| Aplicaciones | Prototipado y cableado ordenado |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
// Prueba de continuidad para placa de expansión ESP32-C3 Super Mini
const byte SALIDA=4;
const byte ENTRADA=5;
unsigned long pruebas=0,errores=0;
void verificar(bool nivel){
digitalWrite(SALIDA,nivel);delayMicroseconds(50);pruebas++;
if(digitalRead(ENTRADA)!=nivel)errores++;
}
void setup(){
Serial.begin(115200);
pinMode(SALIDA,OUTPUT);pinMode(ENTRADA,INPUT_PULLDOWN);
Serial.println("Prueba de shield iniciada; unir GPIO4 con GPIO5");
}
void loop(){
verificar(LOW);verificar(HIGH);
Serial.print("Pruebas: ");Serial.print(pruebas);
Serial.print(" | Errores: ");Serial.println(errores);
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿El shield incluye el microcontrolador ESP32-C3?
No, es una base de expansión pasiva; necesita instalar una ESP32-C3 Super Mini compatible para ejecutar programas y proporcionar conectividad inalámbrica.
2. ¿Qué función cumplen sus conectores adicionales?
Distribuyen GPIO, alimentación y tierra en terminales más accesibles, simplificando sensores, servos y cableado durante prototipado o montaje permanente. al.
3. ¿Todas las ESP32-C3 encajan físicamente?
No, está diseñado para la geometría Super Mini; otras DevKit poseen separación, longitud y orden de pines diferentes aunque compartan microcontrolador.
4. ¿El shield convierte señales de 5 V a 3,3 V?
Normalmente no; los conectores distribuyen señales directamente y cualquier periférico de cinco voltios necesita conversión de nivel externa correctamente diseñada.
5. ¿Puede alimentar servomotores desde el pin 3,3 V?
No es recomendable; los servos generan picos elevados y ruido. Utiliza fuente externa adecuada, tierra común y desacoplamiento cerca de la carga.
6. ¿Cómo se verifica la orientación correcta de la placa?
Compara 5V, 3V3, GND y numeración GPIO con ambas serigrafías antes de insertarla; una orientación invertida puede destruir inmediatamente los circuitos.
7. ¿Cómo se compara con una protoboard?
El shield ofrece montaje compacto y conexiones firmes; la protoboard proporciona mayor libertad, pero ocupa espacio y facilita cables sueltos o errores.
8. ¿En qué se diferencia de un shield Arduino Uno?
La forma, niveles y pinout corresponden a ESP32-C3 Super Mini; no sigue la distribución mecánica estándar utilizada por Arduino Uno.
9. ¿Qué límites de corriente deben respetarse?
La corriente total depende del regulador, USB, pistas y conectores; ningún GPIO debe alimentar directamente motores, relés o cargas de potencia.
10. ¿Raspberry Pi puede comunicarse con el conjunto?
Sí, mediante UART, I²C, SPI, Wi-Fi o Bluetooth de la ESP32-C3 instalada, manteniendo niveles lógicos de 3,3 V compatibles. al.
