Modulo ESP32-C3 SuperMini con Pantalla OLED 0.42" WiFi + Bluetooth BLE
[ESP32-C3-OLED] Modulo ESP32-C3 SuperMini con Pantalla OLED 0.42" WiFi + Bluetooth BLE
Referencia Interna:
ESP32-C3-OLED
ESP32-C3 Mini con OLED de 0,42 pulgadas
Placa Wi‑Fi, BLE y pantalla integrada

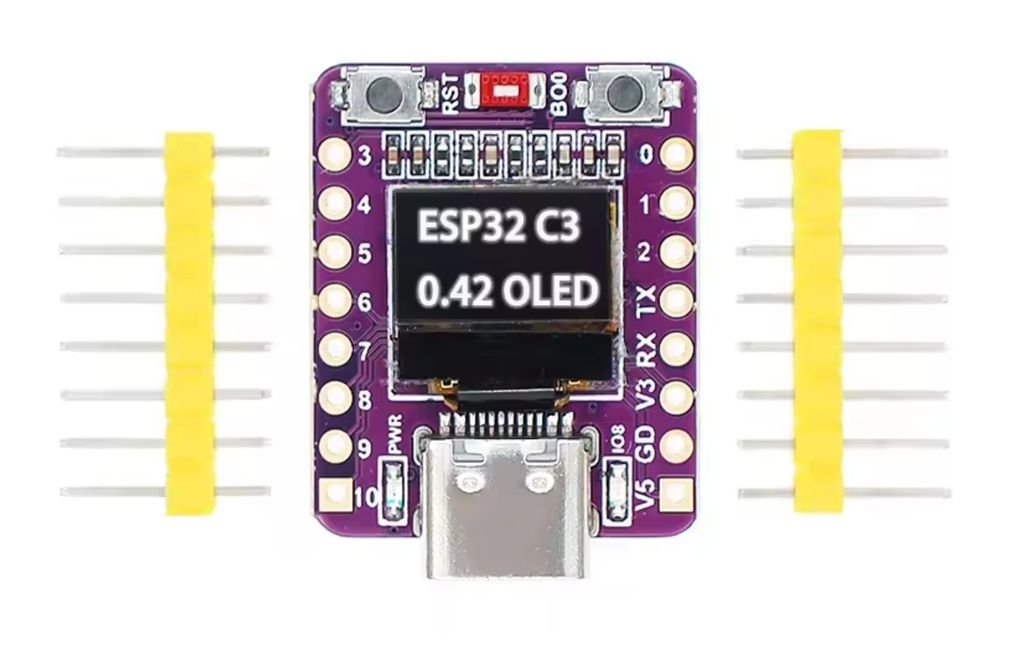

Placa de desarrollo ultracompacta basada en ESP32-C3, con procesador RISC‑V, Wi‑Fi, Bluetooth Low Energy y pantalla OLED integrada de 0,42 pulgadas. Permite construir indicadores IoT, sensores conectados y controles portátiles sin añadir un display externo. La pantalla habitual ofrece 72×40 píxeles mediante I²C; sin embargo, los GPIO asignados pueden variar entre revisiones comerciales, por lo que deben compararse con el pinout de la placa recibida.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| SoC | ESP32-C3 RISC‑V de 32 bits |
| Frecuencia máxima | 160 MHz |
| Conectividad | Wi‑Fi 2,4 GHz y Bluetooth LE 5 |
| Pantalla habitual | OLED 0,42 pulgadas, 72×40 píxeles |
| Interfaz OLED | I²C |
| Lógica GPIO | 3,3 V; no tolerante a 5 V |
| Programación | USB, Arduino IDE, PlatformIO o ESP-IDF |
| Características adicionales | Valor |
|---|---|
| SRAM interna | 400 KB |
| Memoria Flash | Habitualmente 4 MB según placa |
| Seguridad | Arranque seguro y cifrado Flash soportados |
| Antena | Cerámica integrada en versiones comunes |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo usa U8g2 para mostrar tiempo y contador. Ajusta Wire.begin(SDA,SCL) conforme al pinout concreto de tu placa.
#include <Wire.h>
#include <U8g2lib.h>
U8G2_SSD1306_72X40_ER_F_HW_I2C oled(U8G2_R0,U8X8_PIN_NONE);
unsigned long contador=0;
void setup(){
Serial.begin(115200);
Wire.begin(5,6); // cambia SDA/SCL según tu revisión
oled.begin(); oled.setFont(u8g2_font_5x7_tf);
}
void loop(){
oled.clearBuffer();
oled.drawStr(0,8,"ESP32-C3");
char linea[20]; snprintf(linea,sizeof(linea),"Seg: %lu",millis()/1000);
oled.drawStr(0,20,linea);
snprintf(linea,sizeof(linea),"Cuenta:%lu",contador++);
oled.drawStr(0,32,linea);
oled.sendBuffer(); delay(1000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué resolución tiene la pantalla integrada?
La versión comercial más extendida usa OLED de 0,42 pulgadas y 72×40 píxeles, aunque deben verificarse revisión y controlador instalados.
2. ¿Por qué una biblioteca SSD1306 puede mostrar imagen desplazada?
Algunos paneles 72×40 utilizan memoria interna mayor y requieren un constructor específico con desplazamiento correcto de columnas y filas visibles.
3. ¿Sus GPIO toleran señales de 5 V?
No, el ESP32-C3 trabaja a 3,3 V; utiliza adaptación de nivel para periféricos cuya salida pueda alcanzar cinco voltios durante.
4. ¿Puede usar Wi‑Fi y Bluetooth simultáneamente?
Sí mediante coexistencia del radio de 2,4 GHz, aunque rendimiento, consumo y tiempos dependen de la aplicación y configuración del firmware.
5. ¿Por qué puede fallar la carga por USB?
Cable sin datos, controlador, puerto incorrecto o modo boot ausente son causas comunes; mantén BOOT durante reset si resulta necesario.
6. ¿Qué GPIO utiliza la pantalla OLED?
Depende de la revisión; varias placas emplean GPIO5 y GPIO6, pero es obligatorio comprobar el pinout del vendedor o escanear I²C.
7. ¿Cómo se compara con ESP32-C3 SuperMini?
Comparten arquitectura y conectividad; esta versión añade OLED integrado, mientras SuperMini suele exponer más libertad para asignar sus pines durante.
8. ¿Cómo se compara con ESP8266 D1 Mini?
ESP32-C3 añade Bluetooth LE, núcleo RISC‑V y periféricos modernos; ESP8266 posee ecosistema antiguo amplio, pero menos seguridad y recursos durante.
9. ¿Puede alimentarse con batería LiPo directamente?
Solo si la placa incorpora cargador y entrada específica; muchas versiones no lo incluyen y requieren regulador o módulo de carga externo.
10. ¿Cómo reducir el consumo energético?
Apaga OLED, desactiva radios innecesarios, usa deep sleep y despierta mediante temporizador o GPIO; el regulador de placa también influye.
