Placa de Desarrollo ESP32-S2-Mini
Microcontrolador inalámbrico programable para IoT, automatización y dispositivos conectados.
La placa ESP32-S2-Mini utiliza un microcontrolador Xtensa LX7 mononúcleo de 32 bits para desarrollar dispositivos IoT compactos. Integra Wi-Fi 2,4 GHz 802.11 b/g/n, sin Bluetooth, memoria y periféricos digitales y analógicos programables desde Arduino IDE, ESP-IDF o MicroPython según soporte. Destaca por USB OTG nativo y formato Mini compatible con el ecosistema D1 Mini. Todos los GPIO funcionan a 3,3 V y no toleran 5 V. El pinout, flash, antena y método de arranque dependen de la placa comercial concreta.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Procesador | Xtensa LX7 mononúcleo de 32 bits |
| Frecuencia | Hasta 160 o 240 MHz según modelo |
| Conectividad | Wi-Fi 2,4 GHz 802.11 b/g/n, sin Bluetooth |
| SRAM | 320 KB |
| Lógica | 3,3 V |
| Programación | Arduino IDE, ESP-IDF y MicroPython según soporte |
| Compatibilidad | Sensores y periféricos de 3,3 V |
| Características adicionales | Valor |
|---|---|
| USB | Nativo en S2/C3/C6 según placa |
| Flash | Externa o integrada según módulo |
| Seguridad | Arranque seguro y cifrado según SoC |
| ADC | Integrado |
| GPIO | Cantidad dependiente del encapsulado y placa |
| Aplicaciones | IoT, redes y automatización |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.

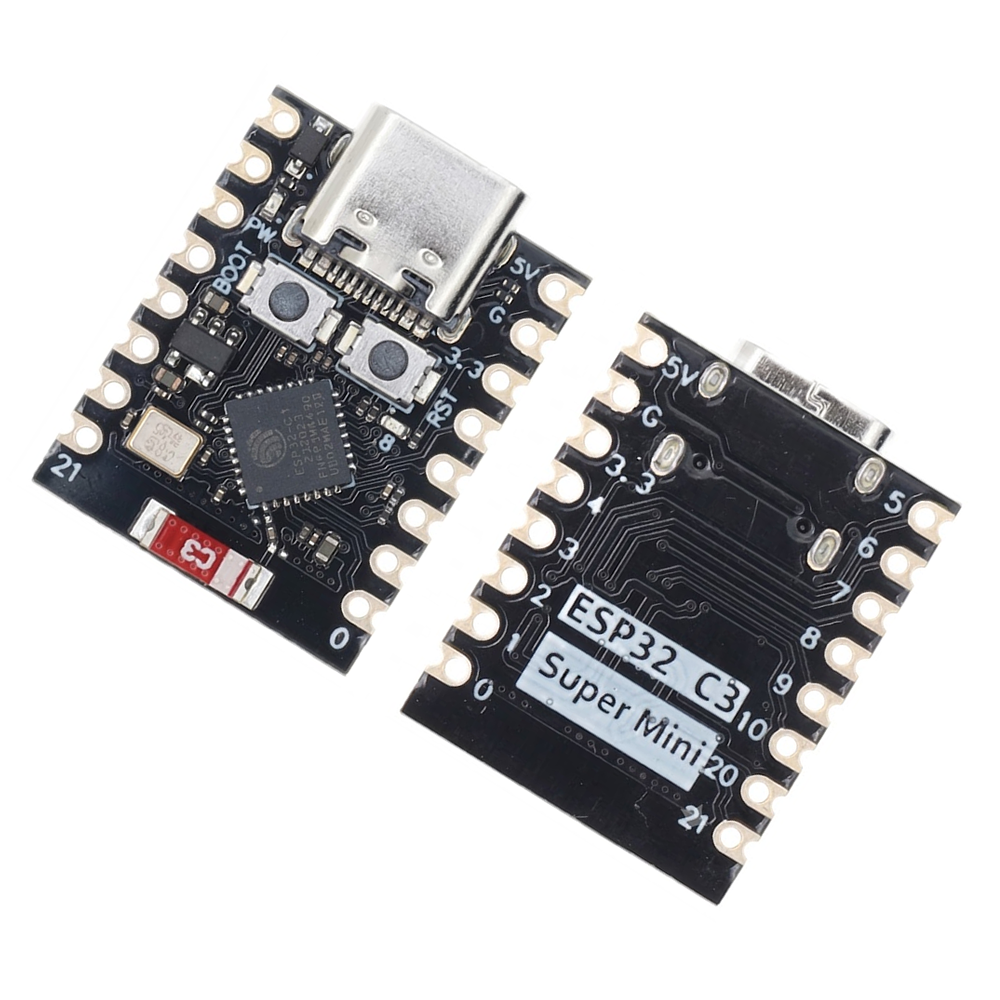

Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
#include <WiFi.h>
const char* SSID="TU_RED";
const char* CLAVE="TU_CLAVE";
unsigned long ultimo=0;
void setup(){
Serial.begin(115200);delay(500);
WiFi.mode(WIFI_STA);
WiFi.begin(SSID,CLAVE);
Serial.print("Conectando a WiFi");
unsigned long limite=millis()+15000;
while(WiFi.status()!=WL_CONNECTED&&millis()<limite){delay(500);Serial.print('.');}
if(WiFi.status()==WL_CONNECTED){Serial.print("
IP: ");Serial.println(WiFi.localIP());}
else Serial.println("
No se logró conexión");
}
void loop(){
if(millis()-ultimo>=2000){
ultimo=millis();
Serial.print("Estado: ");Serial.print(WiFi.status()==WL_CONNECTED?"conectado":"desconectado");
Serial.print(" | RSSI: ");Serial.print(WiFi.RSSI());Serial.println(" dBm");
if(WiFi.status()!=WL_CONNECTED)WiFi.reconnect();
}
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué microcontrolador incorpora esta placa?
Utiliza un ESP32-S2 con núcleo Xtensa LX7; la cantidad de flash, PSRAM y GPIO expuestos depende del módulo y diseño comercial seleccionado.
2. ¿Sus entradas GPIO toleran señales de 5 V?
No, los GPIO trabajan a 3,3 V y aplicar cinco voltios puede dañarlos; utiliza divisores o conversores de nivel apropiados.
3. ¿Qué conectividad inalámbrica ofrece?
Integra Wi-Fi de 2,4 GHz, sin Bluetooth; antena, canal, potencia y coexistencia deben configurarse según normativa, consumo y necesidades concretas del proyecto.
4. ¿Puede programarse directamente desde Arduino IDE?
Sí, instala el paquete oficial Espressif, selecciona la placa equivalente y configura flash, particiones, USB y puerto correspondientes a la versión.
5. ¿Por qué algunos GPIO no están disponibles?
Determinados pines se reservan para flash, USB, arranque o antena; además, cada placa expone solamente parte de las señales del chip.
6. ¿Qué ventaja técnica distingue este modelo?
USB OTG nativo permite crear dispositivos y hosts USB, aunque utiliza un solo núcleo y carece completamente de radio Bluetooth.
7. ¿Cómo se compara con Arduino Uno?
ESP32-S2-Mini posee procesador de 32 bits y conectividad avanzada; Uno usa AVR de 8 bits, lógica de 5 V y menos memoria.
8. ¿Cómo se compara con otro ESP32?
Frente a ESP32-C3, S2 ofrece más GPIO y USB OTG, mientras C3 incorpora RISC-V, Bluetooth LE y mejor orientación a IoT compacto.
9. ¿Cómo evitar reinicios por brownout?
Utiliza fuente de 3,3 V bien regulada, suficiente corriente instantánea, cables cortos y condensadores próximos; la transmisión inalámbrica produce picos importantes.
10. ¿Puede comunicarse con Raspberry Pi?
Sí mediante UART, I²C, SPI, USB o red inalámbrica, manteniendo tierra común, niveles de 3,3 V y protocolos correctamente configurados.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
