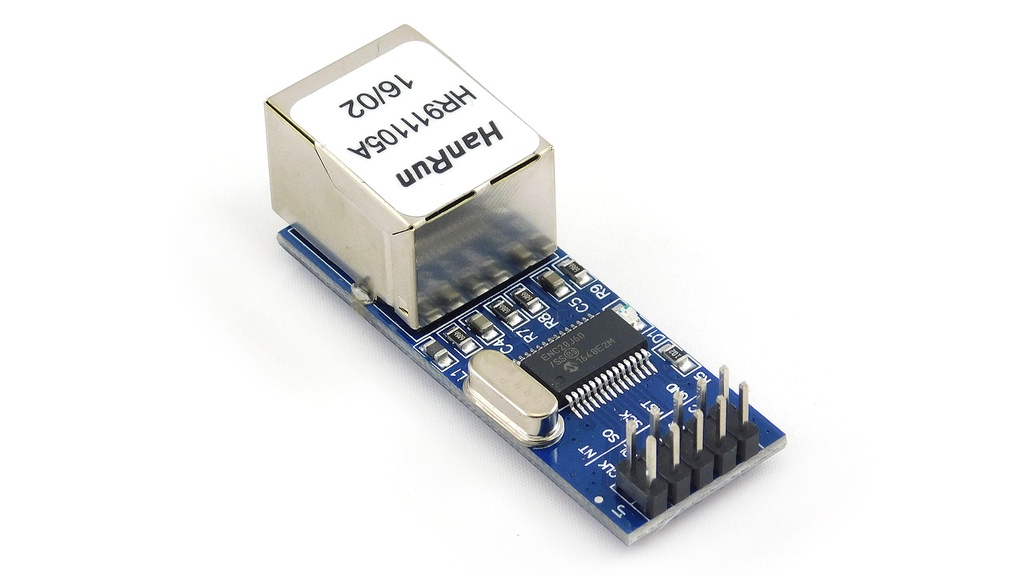

ENC28J60-Mini Modulo Ethernet (LAN Red) de Interfaz SPI, con Circuito ENC28J60 Mini

[ENC28J60-Mini] ENC28J60-Mini Modulo Ethernet (LAN Red) de Interfaz SPI, con Circuito ENC28J60 Mini

https://electrofranko.com/web/image/product.template/54181/image_1920?unique=5814cb2

S/ 38.00 38.0 PEN S/ 38.00

S/ 38.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: ENC28J60-Mini

Módulo Ethernet ENC28J60 Versión Mini

Variante ultra compacta del controlador de red LAN SPI con conector RJ45, diseñada para proyectos electrónicos con espacio extremadamente reducido.

El Módulo Ethernet ENC28J60 Versión Mini es una variante optimizada y de menor huella física del conocido controlador de red LAN. Conserva íntegras las capacidades del circuito integrado original de Microchip, permitiendo añadir conectividad de internet o red local cableada (LAN) mediante una interfaz SPI de alta velocidad. Su factor de forma reducido facilita su incorporación en gabinetes compactos, prototipos portátiles y sistemas embebidos donde cada milímetro de la placa cuenta.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación Lógico3.3 V DC (Lógica estricta; requiere adaptación con placas de 5V)
Interfaz de ComunicaciónBus SPI síncrono de alta velocidad
Estándar EthernetIEEE 802.3 compatible (10/100 Base-T)
Velocidad de Transferencia10 Mbps
Consumo de Corriente~120 mA a 160 mA en operación activa
Cristal Oscilador25 MHz miniatura integrado en placa
Parámetro Físico / EstructuraRango / Valor Oficial
Controlador PrincipalMicrochip ENC28J60 (Controlador MAC/PHY)
Conector Físico de RedJack RJ45 compacto con transformador magnético
Distribución de PinesPines headers en línea optimizados para ahorro de espacio
Señales del Bus SPISCK, SI, SO, CS, además de GND, VCC, INT y RST
Dimensiones FísicasFormato mini ultra compacto de reducido tamaño
Temperatura Operativa-40°C a +85°C (Rango industrial)

Ventajas Clave de la Versión Mini del ENC28J60

• Tamaño Ultra Reducido: Su diseño minimalista reduce considerablemente el área ocupada sobre la placa de pruebas o chasis, permitiendo integrar conectividad Ethernet en espacios donde los módulos estándar no caben.

• Mismas Prestaciones de Red: A pesar de su formato mini, mantiene la compatibilidad completa con las librerías de red existentes (como UIPEthernet), garantizando idéntico rendimiento en servidores web y clientes TCP/UDP.

• Interfaz SPI Estándar: Utiliza los mismos cuatro pines de comunicación serial síncrona, simplificando la migración de diseños previos sin necesidad de modificar la arquitectura lógica del código.

El conexionado se realiza mediante los pines laterales de la mini placa. Es vital respetar los niveles de tensión para proteger el circuito integrado de 3.3V.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Identificación de pines SPI en la versión mini del módulo
Esquema 3: Conexión de alimentación a la línea de 3.3V
Esquema 2: Enlace de datos con el microcontrolador principal
Esquema 4: Inserción del cable UTP en el conector de red compacto
Guía Esencial de Conexión y Montaje de Hardware: ¡PRECAUCIÓN DE VOLTAJE CRÍTICA! Este módulo mini opera exclusivamente con **lógica de 3.3V**. Conecte el pin **VCC** a la salida de 3.3V del microcontrolador (jamás a 5V). Enlace el bus SPI (**SCK**, **SI**, **SO** y **CS**) asegurándose de utilizar adaptadores de nivel lógico si su placa de control principal opera a 5V (como el Arduino Uno clásico).
🎓 Compatibilidad de Código y Librerías de Red

Al mantener el chip controlador ENC28J60, la versión mini es totalmente compatible a nivel de software con las librerías estándar empleadas en la versión de tamaño convencional:

  • Librería UIPEthernet: Permite utilizar la misma estructura de funciones de la librería Ethernet oficial de Arduino, facilitando la creación rápida de servidores web y conexiones TCP.
  • Definición del Pin CS: Verifique en su código que el pin de selección de chip (Chip Select / CS) coincida exactamente con el pin digital al cual cableó físicamente la placa mini.
// Código de Ejemplo: Servidor Web Básico para ENC28J60 Versión Mini // IMPORTANTE: Requiere instalar la librería "UIPEthernet" en Arduino IDE. #include <UIPEthernet.h> // Dirección MAC única para el módulo mini byte mac[] = { 0x00, 0xAA, 0xBB, 0xCC, 0xDE, 0x02 }; // Dirección IP estática para la red local IPAddress ip(192, 168, 1, 150); // Inicializamos el servidor en el puerto 80 EthernetServer server(80); void setup() { Serial.begin(115200); // Inicializamos la red con la MAC e IP configuradas Ethernet.begin(mac, ip); server.begin(); Serial.println("--- Servidor ENC28J60 Mini Activo ---"); Serial.print("IP local: "); Serial.println(Ethernet.localIP()); } void loop() { EthernetClient client = server.available(); if (client) { boolean currentLineIsBlank = true; while (client.connected()) { if (client.available()) { char c = client.read(); if (c == '\n' && currentLineIsBlank) { // Respuesta HTTP estándar del servidor web client.println("HTTP/1.1 200 OK"); client.println("Content-Type: text/html"); client.println("Connection: close"); client.println(); client.println("<html>"); client.println("<head><title>Electronica Franko - ENC28J60 Mini</title></head>"); client.println("<body style='font-family:Arial;'>"); client.println("<h2>Modulo Ethernet ENC28J60 Version Mini</h2>"); client.println("<p>Sistema operando correctamente.</p>"); client.println("</body>"); client.println("</html>"); break; } if (c == '\n') { currentLineIsBlank = true; } else if (c != '\r') { currentLineIsBlank = false; } } } delay(1); client.stop(); } }
1. ¿Cuál es la diferencia principal entre el ENC28J60 estándar y la versión mini?
La diferencia fundamental radica exclusivamente en el **tamaño físico de la placa de circuito impreso (PCB)** y la distribución o espaciado de sus pines. El circuito integrado controlador y las prestaciones lógicas de red son exactamente idénticos en ambos modelos.
2. ¿Puedo utilizar el mismo código de programación que usaba en la placa grande?
**Sí, 100% compatible.** Al conservar el mismo chip controlador de Microchip, cualquier programa o librería (como `UIPEthernet`) diseñada para el módulo estándar funcionará de inmediato en la versión mini, siempre que se respeten los mismos pines del bus SPI.
3. ¿Por qué es tan importante alimentar la versión mini con 3.3V?
El chip ENC28J60 está fabricado con tecnología de semiconductores de baja tensión. Suministrarle un voltaje de 5V directamente en su pin VCC provocará daños permanentes e irreversibles en el circuito interno del módulo.
4. ¿El conector RJ45 mini incluye los LEDs indicadores de estado?
Sí. A pesar de su formato reducido, el conector RJ45 integrado cuenta con los pequeños diodos LED indicadores de enlace (Link) y actividad de tráfico de red (Activity), permitiendo verificar visualmente el estado físico de la conexión LAN.
▶ Video demostrativo 📄 Hoja de Datos
