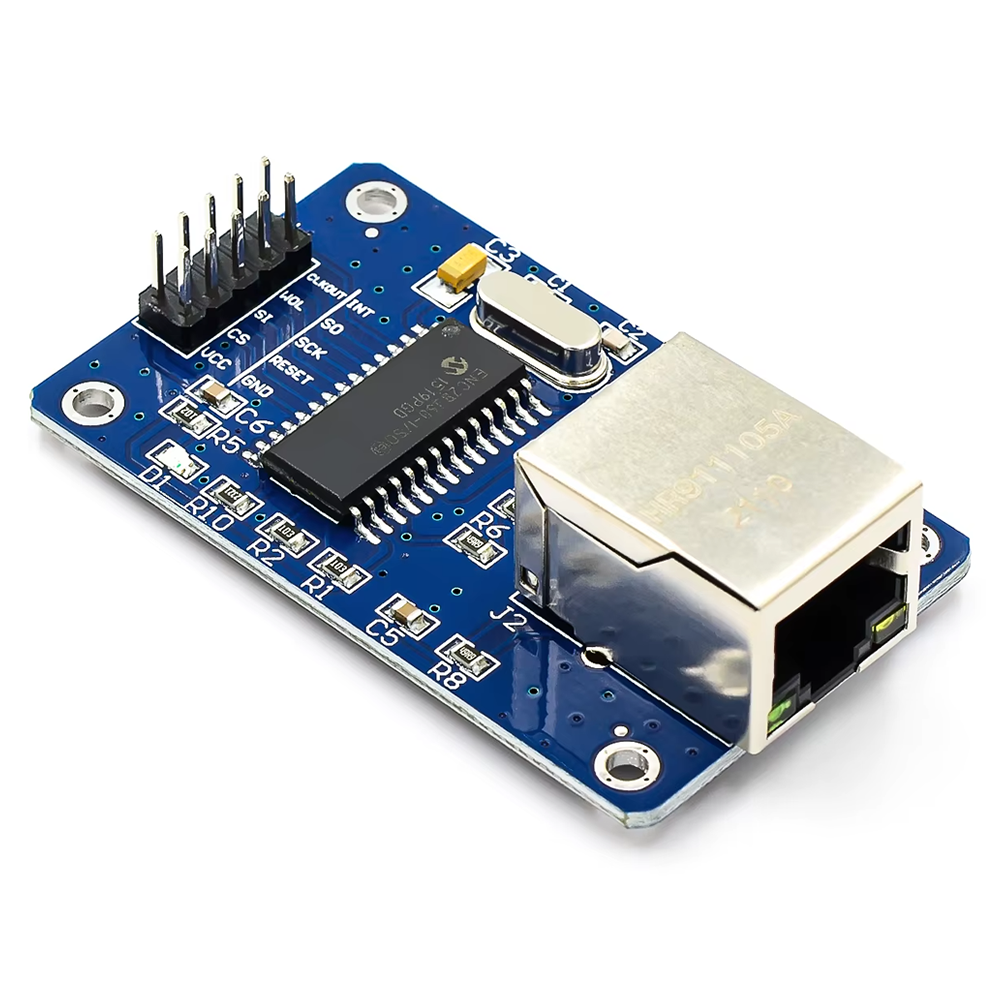

ENC28J60 Modulo Ethernet (LAN Red) de Interfaz SPI, con Circuito ENC28J60
[ENC28J60] ENC28J60 Modulo Ethernet (LAN Red) de Interfaz SPI, con Circuito ENC28J60
Referencia Interna:
ENC28J60
Módulo Ethernet ENC28J60
Conectividad Ethernet 10BASE-T mediante interfaz SPI.
El ENC28J60 conecta un microcontrolador a redes Ethernet 10BASE-T mediante el controlador Microchip ENC28J60 y una interfaz SPI. Incluye controlador MAC/PHY, memoria de paquetes y conector RJ45 con magnetismo según la placa. La versión estándar ofrece una placa mayor y terminales más cómodos para prototipado. Requiere una biblioteca específica y utiliza más recursos del microcontrolador que controladores con TCP/IP integrado.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del chip | 3,1 a 3,6 V CC |
| Red | Ethernet 10BASE-T |
| Interfaz | SPI hasta 20 MHz |
| Buffer | 8 KB SRAM de doble puerto |
| MAC/PHY | Integrados |
| Conector | RJ45 con magnetismo según módulo |
| Compatibilidad | Arduino y Raspberry Pi mediante SPI/driver |
| Características adicionales | Valor |
|---|---|
| Dúplex | Full o half-duplex |
| Paquetes | Filtrado programable |
| Interrupción | Salida INT |
| Niveles | Lógica de 3,3 V |
| Pila TCP/IP | Ejecutada por software anfitrión |
| Aplicaciones | Servidores, sensores y control cableado |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
#include <SPI.h>
#include <UIPEthernet.h>
byte mac[]={0x02,0x60,0x8C,0x00,0x00,0x01};
IPAddress ip(192,168,1,177);
EthernetServer servidor(80);
void setup(){
Serial.begin(115200);
Ethernet.begin(mac,ip);
servidor.begin();
Serial.print("Servidor ENC28J60: http://");Serial.println(Ethernet.localIP());
}
void loop(){
EthernetClient cliente=servidor.available();
if(cliente){
bool lineaVacia=true;unsigned long limite=millis()+1000;
while(cliente.connected()&&millis()<limite){
if(cliente.available()){
char c=cliente.read();
if(c=='
'&&lineaVacia){
cliente.println("HTTP/1.1 200 OK
Content-Type: text/plain
Connection: close
");
cliente.print("ENC28J60 activo. Milisegundos: ");cliente.println(millis());break;
}
lineaVacia=(c=='
')?true:(c!='
'?false:lineaVacia);
}
}
delay(1);cliente.stop();
}
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Por qué requiere UIPEthernet o EtherCard?
ENC28J60 no comparte registros ni arquitectura con W5100/W5500; necesita un controlador específico y una pila TCP/IP ejecutada por el microcontrolador.
2. ¿Cuánta memoria utiliza en Arduino Uno?
La biblioteca, buffers y conexiones consumen una fracción importante de sus 2 KB SRAM; páginas grandes pueden provocar reinicios o corrupción.
3. ¿El ENC28J60 admite Ethernet de 100 Mbps?
No, su PHY trabaja exclusivamente con 10BASE-T a 10 Mbps, aunque puede enlazarse mediante autonegociación con muchos switches modernos. controladas.
4. ¿Qué tensión lógica utilizan sus señales SPI?
El chip funciona a 3,3 V; confirma regulador y conversión de niveles de la placa antes de conectarlo directamente a Arduino Uno.
5. ¿Para qué sirve la memoria interna de 8 KB?
Almacena tramas Ethernet recibidas y transmitidas mediante un buffer circular, reduciendo parcialmente la memoria externa necesaria para paquetes. 10BASE-T controladas.
6. ¿Cómo se asignan las direcciones MAC e IP?
Usa una MAC local única y configura IP fija o DHCP mediante biblioteca; duplicados provocan pérdida de conectividad y conflictos ARP.
7. ¿Cómo se compara con W5500?
W5500 integra sockets TCP/IP por hardware y 10/100 Mbps; ENC28J60 depende más del procesador y solamente ofrece Ethernet de 10 Mbps.
8. ¿En qué se diferencia de usar Wi-Fi?
Ethernet proporciona enlace cableado estable y predecible; Wi-Fi facilita movilidad, pero comparte espectro y depende de cobertura e interferencias ambientales.
9. ¿Por qué puede fallar al usar cables largos o fuentes débiles?
Transmisión, magnetismo RJ45 y picos de corriente exigen 3,3 V estable; ruido o caída de tensión producen paquetes corruptos y reinicios.
10. ¿Qué ventajas ofrece la versión estándar?
La placa estándar suele facilitar conexiones y regulación, aunque tamaño, pinout y adaptación lógica todavía varían entre fabricantes y revisiones.
