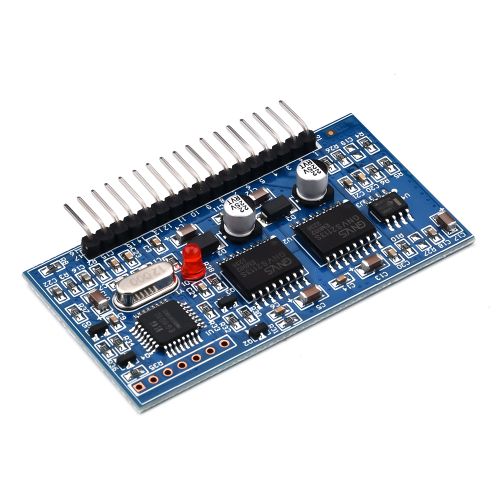

EG8010 Modulo Inversor Onda Sinusoidal Pura 5V, EG8010 + IR2110
[EG8010] EG8010 Modulo Inversor Onda Sinusoidal Pura 5V, EG8010 + IR2110
Referencia Interna:
EG8010
Módulo Inversor Senoidal EG8010
Control SPWM de onda senoidal pura mediante EG8010 y drivers IR2110.
El EG8010 integra el controlador EG8010 y drivers IR2110 para construir inversores de onda senoidal pura mediante modulación SPWM. Configura frecuencia, realimentación y protecciones, pero necesita una etapa externa con MOSFET o IGBT, transformador, filtro y fuente auxiliar. Esta versión corresponde al módulo controlador sin display incorporado. Su uso implica tensiones potencialmente letales y exige diseño profesional.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación lógica | 5 V CC |
| Controlador | EG8010 |
| Drivers | IR2110 |
| Salida | SPWM para puente de potencia |
| Frecuencia | 50 o 60 Hz configurable |
| Modulación | Unipolar o bipolar según configuración |
| Compatibilidad | Etapas MOSFET/IGBT diseñadas externamente |
| Características adicionales | Valor |
|---|---|
| Protecciones | Tensión, corriente y temperatura mediante realimentación |
| Tiempo muerto | Configurable |
| Display | No incluido |
| Potencia | Determinada por etapa externa |
| Aislamiento | Debe diseñarse externamente |
| Aplicaciones | Inversores senoidales experimentales |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
// Supervisor auxiliar de un módulo EG8010; no genera el puente de potencia.
const byte FALLO=2;
const byte HABILITAR=7;
const byte VOLTAJE=A0;
unsigned long inicio=0;
void setup(){
Serial.begin(115200);
pinMode(FALLO,INPUT_PULLUP);pinMode(HABILITAR,OUTPUT);
digitalWrite(HABILITAR,LOW);inicio=millis();
Serial.println("Supervisor EG8010 iniciado con salida bloqueada");
}
void loop(){
float lectura=analogRead(VOLTAJE)*5.0/1023.0;
bool fallo=digitalRead(FALLO)==LOW;
if(!fallo&&millis()-inicio>3000)digitalWrite(HABILITAR,HIGH);
if(fallo)digitalWrite(HABILITAR,LOW);
Serial.print("Realimentación aislada: ");Serial.print(lectura,3);Serial.print(" V | Estado: ");
Serial.println(fallo?"FALLO - BLOQUEADO":"NORMAL");
delay(500);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿El módulo produce directamente 220 V senoidales?
No, solamente genera control SPWM y señales para drivers; necesita puente de potencia, transformador o bus alto, filtro y realimentación.
2. ¿Para qué sirven los controladores IR2110?
Excitan las compuertas alta y baja del puente, proporcionando desplazamiento de nivel y corriente suficiente para conmutación rápida de MOSFET.
3. ¿Cómo se selecciona una salida de 50 o 60 Hz?
Los pines de configuración del EG8010 definen frecuencia, modo de modulación y tiempo muerto; deben fijarse antes de energizar potencia.
4. ¿Qué función cumple el tiempo muerto?
Evita que los MOSFET superior e inferior conduzcan simultáneamente, condición denominada shoot-through que provoca corrientes destructivas en el puente. en.
5. ¿Cómo regula la tensión de salida?
La realimentación acondicionada llega al EG8010, que modifica la modulación SPWM; debe aislarse y escalarse con extrema precisión. profesionales en.
6. ¿Qué protecciones puede gestionar el EG8010?
Supervisa tensión, corriente y temperatura mediante entradas dedicadas, pero sensores, divisores, aislamiento y elementos de corte deben diseñarse externamente. en.
7. ¿Cómo se compara con un inversor de onda modificada?
EG8010 permite una salida senoidal filtrada con menor distorsión; la onda modificada es sencilla pero perjudica motores y cargas sensibles.
8. ¿En qué se diferencia de un inversor comercial terminado?
El módulo carece de etapa completa, transformador, carcasa, certificaciones y protecciones integrales presentes en un equipo comercial listo para utilizar.
9. ¿Arduino puede sustituir al controlador EG8010?
Aunque puede generar PWM, reproducir protecciones, sincronización y tiempos muertos seguros exige hardware dedicado; Arduino resulta apropiado solamente para supervisión aislada.
10. ¿Puede añadirse una pantalla de supervisión?
Sí, mediante mediciones aisladas y un controlador separado; nunca conectes directamente microcontroladores a la etapa de alta tensión o red.
