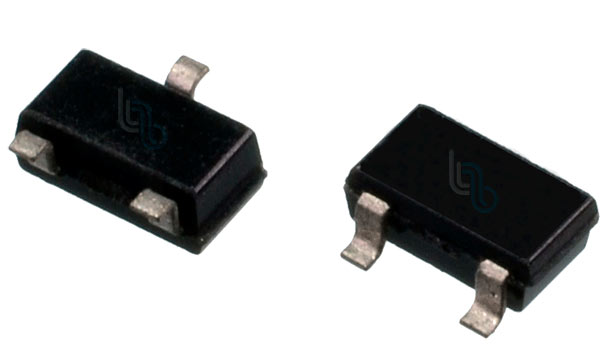

[DZ-18 SMD] Diodo Zener 18V 1/2W SMD

S/ 1.00 1.0 PEN S/ 1.00

S/ 1.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: DZ-18 SMD

Diodo Zener 18V SMD - Regulación de Precisión

El Diodo Zener de 18V SMD es un componente de estado sólido diseñado para mantener un voltaje constante y proteger circuitos electrónicos sensibles contra sobretensiones. Al estar fabricado para montaje superficial (SMD), es ideal para aplicaciones modernas donde la miniaturización y la eficiencia térmica son prioridades clave.

Este diodo opera de manera óptima en la región de ruptura inversa, permitiendo estabilizar líneas de alimentación y actuar como un "clamping" de seguridad en sistemas de control, telecomunicaciones y electrónica automotriz.

Especificaciones Técnicas

Tipo de dispositivo	Diodo Zener Regulador de Voltaje
Voltaje Zener (\( V_Z \))	18 V nominal
Potencia nominal (\( P_D \))	500 mW (0.5W) Típico
Encapsulado	SOD-123 / SOD-323 (SMD)
Tolerancia de voltaje	\(\pm 5\%\)
Corriente de prueba (\( I_{ZT} \))	≈ 5.0 mA
Corriente de fuga inversa
Temperatura de unión	-65 °C a +150 °C
Tipo de montaje	SMD (Surface Mount)
Tecnología	Silicio planar con pasivación

Usos Comunes del Zener 18V SMD

• Protección de Puertas MOSFET: Limita el voltaje Gate-Source para evitar daños por transitorios.
• Regulación en Fuentes Auxiliares: Estabiliza líneas de control de 18V en convertidores DC-DC.
• Supresión de Ruido: Filtrado de picos de tensión en líneas de señales industriales.
• Referencia de Comparadores: Proporciona un umbral estable para circuitos de monitoreo de batería.
• Electrónica de Consumo: Utilizado en placas base de laptops, routers y dispositivos portátiles.
• Limitadores de Amplitud: Recorte de señales analógicas en etapas de audio y procesamiento.

Consultar ficha técnica (Datasheet)

Acceda a la información completa sobre la impedancia dinámica y el footprint recomendado para el montaje automatizado del Zener 18V SMD.

Descargue su Datasheet (PDF)

Diodo Zener 18V 1/2W SMD
