DS18B20-CAB Sensor de Temperatura DS18B20 con Cable
[DS18B20-CAB] DS18B20-CAB Sensor de Temperatura DS18B20 con Cable
Referencia Interna:
DS18B20-CAB

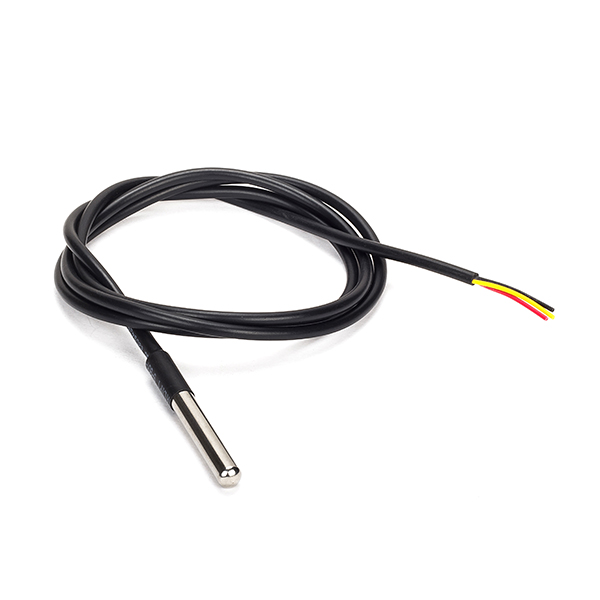

Sonda Impermeable DS18B20 con Cable
Medición digital direccionable de temperatura mediante bus 1-Wire
El DS18B20-CAB utiliza el termómetro digital DS18B20, capaz de compartir una sola línea de datos con múltiples unidades gracias a su identificador único. Sensor encapsulado en tubo metálico y unido a cable de tres conductores.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,0 a 5,5 V CC |
| Medición | Temperatura digital |
| Rango | −55 a +125 °C |
| Precisión | ±0,5 °C entre −10 y +85 °C |
| Resolución | Programable de 9 a 12 bits |
| Interfaz | 1-Wire |
| Identificación | Código único de 64 bits |
| Corriente activa | 1,5 mA típica |
| Compatibilidad | Arduino y Raspberry Pi mediante bus 1-Wire |
| Características adicionales | Valor |
|---|---|
| Tiempo máximo a 12 bits | 750 ms |
| Alarma | Límites superior e inferior programables |
| Pull-up de datos | 4,7 kΩ habitual |
| Modo parásito | Alimentación posible desde la línea de datos |
| Presentación | Sensor encapsulado en tubo metálico y unido a cable de tres conductores. |
| Aplicaciones | Temperatura multipunto y registro |
Ventajas y aplicaciones
Dirección individual única: Cada unidad incorpora un código de 64 bits que permite identificar numerosos sensores conectados al mismo conductor.
Resolución configurable: Puede trabajar entre 9 y 12 bits para equilibrar velocidad de conversión y detalle de la lectura térmica.
Amplio intervalo térmico: Cubre desde −55 hasta +125 °C, con mejor precisión especificada dentro del intervalo central de operación.
Bus de pocos cables: La interfaz 1-Wire reduce cableado y facilita instalar varios puntos de temperatura sobre una línea compartida.
Alarmas programables: Los límites almacenados permiten buscar rápidamente sensores cuya temperatura se encuentra fuera del intervalo configurado por software.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Instala OneWire y DallasTemperature. El ejemplo solicita la conversión y presenta la primera temperatura detectada sobre el bus.
#include <OneWire.h>
#include <DallasTemperature.h>
OneWire bus(2);DallasTemperature sensores(&bus);
void setup(){Serial.begin(9600);sensores.begin();}
void loop(){sensores.requestTemperatures();Serial.print("Temperatura: ");Serial.print(sensores.getTempCByIndex(0));Serial.println(" C");delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué mide el DS18B20?
Mide temperatura y entrega el resultado digital mediante 1-Wire con resolución programable y compensación realizada dentro del propio circuito durante.
2. ¿Necesita resistencia pull-up?
El bus normalmente requiere 4,7 kΩ entre DQ y VCC; algunos módulos PCB ya incorporan esa resistencia físicamente durante el.
3. ¿Cuántos sensores pueden conectarse?
Numerosas unidades pueden compartir la línea porque cada DS18B20 posee un código único de 64 bits para direccionamiento individual durante.
4. ¿Cuál es su precisión?
La especificación principal es ±0,5 °C entre −10 y +85 °C, disminuyendo fuera de ese intervalo central declarado durante el.
5. ¿Es compatible con Arduino Uno?
Sí mediante cualquier pin digital y bibliotecas OneWire y DallasTemperature, utilizando alimentación normal o modo parásito correctamente diseñado durante el.
6. ¿Es compatible con Raspberry Pi?
Sí. Raspberry Pi dispone de soporte 1-Wire configurable y trabaja con pull-up conectada al nivel lógico seguro de 3,3 V.
7. ¿Qué significa resolución de 12 bits?
Representa incrementos de 0,0625 °C, aunque mayor resolución no implica automáticamente mayor exactitud absoluta respecto a una referencia calibrada durante.
8. ¿Cómo se compara con DHT22?
DS18B20 ofrece temperatura direccionable y mayor rango; DHT22 añade humedad relativa, pero utiliza otra interfaz y periodo de lectura durante.
9. ¿En qué difieren las tres presentaciones?
El chip suelto facilita integración, la sonda protege el elemento y el PCB añade conexiones; las funciones digitales esenciales permanecen iguales.
10. ¿Puede utilizarse para control crítico?
Solo con análisis de riesgos, calibración, redundancia y protecciones apropiadas; un único sensor comercial no garantiza seguridad funcional del sistema.
