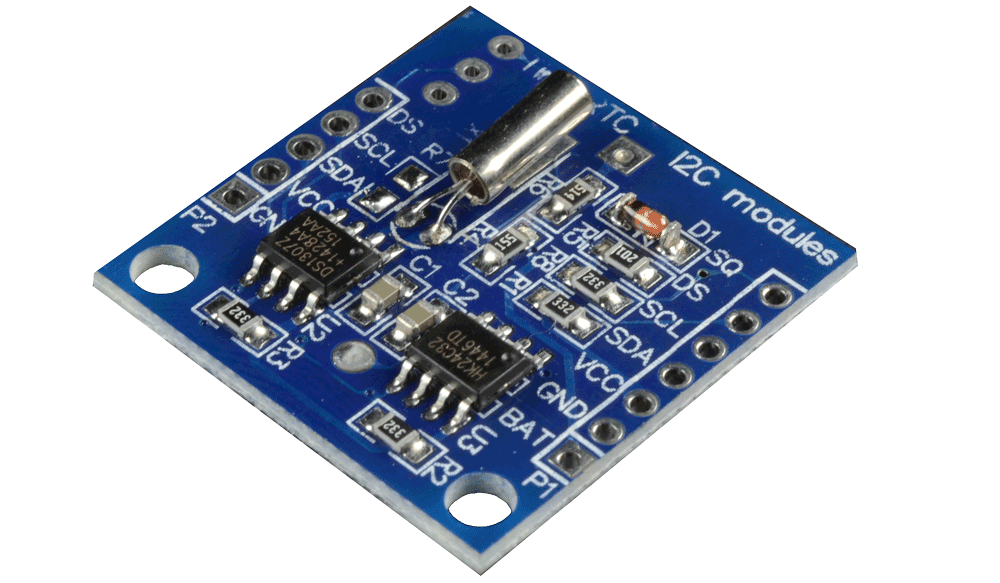

Módulo Reloj en Tiempo Real DS1307
Conservación de fecha y hora mediante I²C y batería de respaldo.
El DS1307-PCB mantiene fecha y hora mediante el circuito DS1307, incluso cuando la alimentación principal se desconecta gracias a su batería de respaldo. Se comunica por I²C y facilita relojes, registradores y automatizaciones programadas. Su precisión depende del cristal externo y puede acumular varios segundos de error diariamente. La batería, dirección, librería y resistencias del bus deben comprobarse antes de integrarlo con otros periféricos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 5 V para módulo habitual |
| Interfaz | I²C |
| Dirección | 0x68 |
| Funciones | Segundos, minutos, horas, día, fecha, mes y año |
| Respaldo | Batería de 3 V |
| Formato | 12 o 24 horas |
| Compatibilidad | Arduino y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| Oscilador | Cristal externo de 32,768 kHz |
| Precisión | Dependiente del cristal externo |
| RAM | 56 bytes NV SRAM |
| Temperatura | No disponible |
| Alarmas | Salida cuadrada |
| Aplicaciones | Relojes y registro temporal |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo usa RTClib. Para DS1307 cambia RTC_DS3231 por RTC_DS1307 y elimina la lectura de temperatura no disponible.
#include <Wire.h>
#include <RTClib.h>
RTC_DS1307 rtc;
void setup(){
Serial.begin(115200);Wire.begin();
if(!rtc.begin()){
Serial.println("RTC no detectado");
while(true)delay(1000);
}
if(rtc.lostPower()){
Serial.println("Hora perdida; ajustando a compilación");
rtc.adjust(DateTime(F(__DATE__),F(__TIME__)));
}
Serial.println("Reloj en tiempo real listo");
}
void loop(){
DateTime n=rtc.now();
char texto[24];
snprintf(texto,sizeof(texto),"%04d-%02d-%02d %02d:%02d:%02d",n.year(),n.month(),n.day(),n.hour(),n.minute(),n.second());
Serial.println(texto);
delay(1000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué dirección I²C utiliza el reloj?
El DS1307 responde normalmente en 0x68; cualquier conflicto en esa dirección debe resolverse porque el chip no permite modificarla externamente.
2. ¿Qué conserva la batería de respaldo?
La batería mantiene oscilador, fecha y hora cuando VCC desaparece; no alimenta normalmente toda la placa ni otros dispositivos conectados.
3. ¿Cómo se detecta que la hora dejó de ser válida?
DS1307 detiene el bit CH cuando el oscilador queda deshabilitado; la aplicación debe validar fecha y reajustar después de cambiar batería.
4. ¿Qué batería debe utilizarse?
Usa CR2032 solamente si no existe circuito de carga; módulos preparados para recarga requieren LIR2032 y tensión de carga correctamente limitada.
5. ¿Qué precisión puede esperarse?
DS1307 depende del cristal externo, carga capacitiva, temperatura y diseño PCB; puede acumular varios segundos diarios sin calibración adicional. módulo.
6. ¿Puede compartir SDA y SCL con otros módulos?
Sí, I²C permite varios dispositivos mientras sus direcciones sean distintas, existan pull-up adecuadas y la capacitancia total permanezca dentro del límite.
7. ¿Cómo se compara DS3231 con DS1307?
DS1307 consume poco y ofrece SRAM respaldada; DS3231 proporciona mucha mayor precisión, alarmas y oscilador compensado por temperatura. el módulo.
8. ¿En qué se diferencia de utilizar millis()?
El RTC conserva fecha y hora sin alimentación principal; millis cuenta desde cada reinicio, desborda periódicamente y no representa calendario civil.
9. ¿Cómo evitar reajustar la hora en cada reinicio?
Ejecuta rtc.adjust solamente cuando se detecte pérdida de energía o mediante una orden explícita; no lo dejes activo permanentemente en setup.
10. ¿Arduino Uno y Raspberry Pi usan los mismos niveles?
Arduino Uno suele usar I²C a 5 V y Raspberry Pi a 3,3 V; comprueba hacia qué tensión conectan las pull-up del módulo.
