Dimmer en PCBN de 2000Watts Cargas no Inductivas
[DMM-2K] Dimmer en PCBN de 2000Watts Cargas no Inductivas
Referencia Interna:
DMM-2K

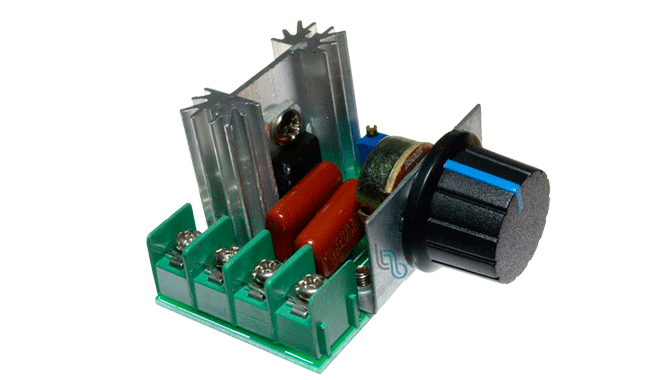

Regulador de Voltaje AC / Dimmer de 2000W (Cargas No Inductivas)
Módulo dimmer compacto en placa de circuito impreso para control de iluminación incandescente, temperatura y elementos calefactores.
Este módulo regulador de potencia de CA (Dimmer de 2000W) está diseñado específicamente para gestionar cargas no inductivas y resistivas conectadas directamente a la red eléctrica domiciliaria. Utiliza un dispositivo de conmutación semiconductor de alta eficiencia montado sobre un disipador de aluminio compacto, acompañado de un potenciómetro lineal con perilla incluida para ajustar de manera fluida y precisa el nivel de energía entregado a la carga. Es la opción perfecta para proyectos que requieren control variable de temperatura, calor o intensidad lumínica tradicional.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Operación | 50 V a 220 V AC (Corriente alterna) |
| Potencia Máxima | 2000 W (Optimizado para cargas resistivas y no inductivas) |
| Rango de Regulación | 10 V a 220 V AC (Ajuste lineal continuo) |
| Corriente Máxima | Hasta 10 A - 15 A (Uso dentro del margen seguro) |
| Dispositivo de Conmutación | Triac de alta potencia con disipador térmico |
| Eficiencia | > 90% en la transferencia de potencia |
| Parámetro Mecánico / Estructura | Rango / Valor Oficial |
|---|---|
| Formato Físico | Placa de Circuito Impreso (PCB) abierta y compacta |
| Disipación Térmica | Aleta de aluminio anodizado acoplada al semiconductor |
| Interfaz de Control | Potenciómetro rotativo con perilla plástica incluida |
| Terminales de Conexión | Borneras de tornillo verdes de fácil instalación |
| Dimensiones de la Placa | Aproximadamente 48 mm x 35 mm x 27 mm |
| Aplicación Principal | Cargas no inductivas (resistencias, lámparas incandescentes) |
Ventajas Clave del Dimmer de 2000W en Placa
• Diseño Ultra Compacto: Su tamaño reducido facilita su integración directa dentro de gabinetes pequeños, lámparas artesanales o proyectos personalizados donde el espacio es un recurso limitado.
• Especializado en Cargas No Inductivas: Ofrece un rendimiento sobresaliente al gobernar elementos puramente resistivos como calefactores de baja potencia, cautines de soldadura, hornillos y bombillas incandescentes tradicionales.
• Conexión Práctica por Borneras: Cuenta con terminales de tornillo verdes que permiten conectar los cables de entrada y salida de manera rápida y segura sin necesidad de soldar diretamente sobre la placa de circuito.
El circuito opera interrumpiendo la línea de fase de corriente alterna en serie con la carga no inductiva que se desea controlar.
Galería Dinámica de Conexiones de Hardware
Este módulo funciona enteramente mediante electrónica analógica de control de fase de corriente alterna:
- Ausencia de Programación: Al no incorporar microcontroladores, no requiere códigos, plataformas de desarrollo ni conexiones a ordenadores. La perilla regula directamente la respuesta del circuito analógico.
- Comportamiento con Cargas No Inductivas: Funciona de manera óptima con cargas puramente resistivas porque estas no generan desfases complejos entre la corriente y el voltaje, permitiendo una atenuación limpia de la potencia consumida.
- Restricciones de Carga: No está diseñado para controlar motores inductivos pesados, fuentes conmutadas complejas o dispositivos electrónicos sensibles que requieran una onda sinusoidal inalterada.
