Dimmer en PCB de 150 Watts
[DMM-150] Dimmer en PCB de 150 Watts
Referencia Interna:
DMM-150

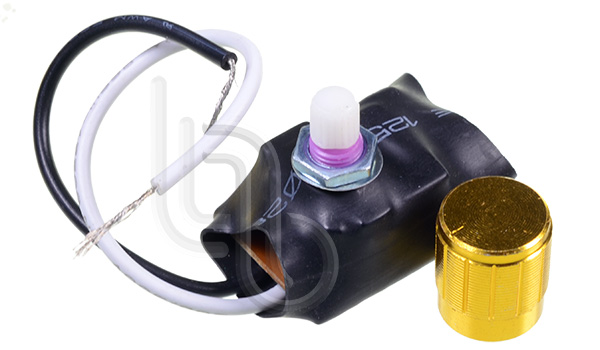

Mini Regulador de Voltaje AC / Dimmer de 150W en PCB
Módulo ultrafino recubierto con tubo termocontraíble, cables flexibles precableados y perilla metálica dorada. Ideal para lámparas y pequeñas cargas de CA.
Este mini dimmer en PCB de 150W es un regulador de potencia de corriente alterna (AC) ultracompacto, diseñado específicamente para instalaciones donde el espacio es extremadamente reducido. El circuito impreso se encuentra totalmente protegido por un tubo termocontraíble negro de alta resistencia, saliendo directamente cables flexibles precableados para una conexión rápida en serie. Incluye un eje con tuerca de panel y una elegante perilla metálica dorada, permitiendo ajustar de manera suave y precisa la intensidad en lámparas pequeñas y cargas de baja potencia.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Operación | 110 V a 220 V AC (Corriente alterna estándar) |
| Potencia Máxima Admitida | 150 W (Diseñado exclusivamente para cargas ligeras) |
| Rango de Regulación | Control de fase variable lineal |
| Corriente Máxima | Hasta 1 A - 1.2 A (Aproximada según red) |
| Dispositivo de Conmutación | Triac miniatura integrado de estado sólido |
| Aislamiento y Protección | Recubrimiento completo con tubo termocontraíble industrial |
| Parámetro Mecánico / Estructura | Rango / Valor Oficial |
|---|---|
| Tipo de Montaje | Aéreo o integrado en panel mediante tuerca de potenciómetro |
| Interfaz de Control | Potenciómetro rotativo con perilla cilíndrica metálica dorada |
| Cables de Conexión | Conductores flexibles estañados precableados (Negro y Blanco) |
| Dimensiones Físicas | Miniatura ultracompacta tipo bolsillo |
| Accesorios Incluidos | Tuerca de fijación, arandela de presión y perilla dorada |
| Aplicación Principal | Lámparas de mesa, veladores y bombillas de bajo consumo resistivo |
Ventajas Clave del Mini Dimmer 150W
• Tamaño Ultra Reducido: Gracias a su formato en PCB envuelto en termocontraíble, cabe holgadamente dentro de bases de lámparas, cajas de registro pequeñas o artefactos decorativos donde otros dimmers grandes no entran.
• Precableado de Fábrica: Olvídate de atornillar bornes complejos; los cables flexibles integrados facilitan una inserción rápida y directa cortando y uniendo en serie sobre la línea de alimentación.
• Estética Elegante: Incorpora de serie una perilla metálica de acabado dorado con su respectiva tornillería de fijación para panel, aportando una presentación limpia y profesional terminada de fábrica.
El módulo se instala de manera muy sencilla interrumpiendo uno de los cables de la línea de corriente alterna (conexión en serie directa).
Galería Dinámica de Conexiones de Hardware
Este dispositivo funciona mediante componentes discretos analógicos y un semiconductor de potencia compacto:
- Sin Programación: Al tratarse de un circuito analógico de control de fase de corriente alterna, no requiere microcontroladores, placas de desarrollo ni códigos informáticos.
- Atenuación de Energía: Al girar la perilla, el potenciómetro modifica el tiempo de disparo del semiconductor interno, permitiendo que solo una porción de la onda sinusoidal llegue a la bombilla o carga conectada.
- Restricción Estricta de Potencia: Debido a la ausencia de un disipador de aluminio voluminoso, este modelo está estrictamente limitado a un consumo máximo de 150 Watts. Exceder este valor fundirá el circuito impreso.
