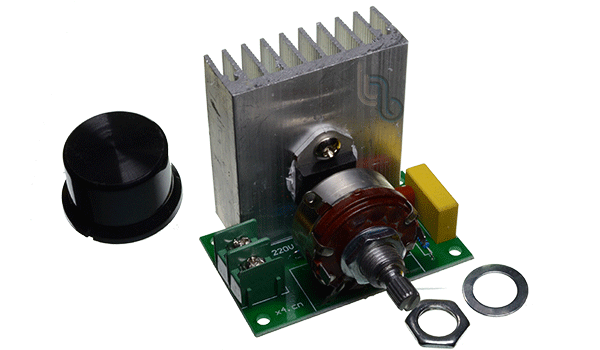

Dimmer en Placa de 3800 Watts, Incluye Perilla
[DIM3800] Dimmer en Placa de 3800 Watts, Incluye Perilla
Referencia Interna:
DIM3800
Regulador de Voltaje AC / Dimmer 3800W
Módulo regulador de potencia para corriente alterna (AC). Ideal para control de iluminación, velocidad de motores de escobillas y regulación de calor en resistencias.
Este módulo dimmer es un regulador de potencia de CA de alta capacidad, basado en tecnología SCR (Silicon Controlled Rectifier) o Triac. Diseñado para manejar cargas de hasta 3800W, permite variar la intensidad lumínica, la velocidad de motores universales (con escobillas) y la temperatura de elementos calefactores mediante un control manual preciso. Al actuar sobre el ángulo de fase de la onda senoidal de la red eléctrica, proporciona una solución económica y compacta para controlar dispositivos conectados directamente a la red domiciliaria de 220V.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Operación | 220 V AC (Corriente alterna) |
| Potencia Máxima (Pico) | 3800 W (Resistiva, uso intermitente) |
| Rango de Regulación | 50 V a 220 V AC (Ajuste lineal mediante potenciómetro) |
| Corriente Máxima | 16 A - 20 A (Dependiendo de la ventilación) |
| Dispositivo de Conmutación | SCR / Triac (BTA16 o similar de alta potencia) |
| Eficiencia | > 90% (Debido a la baja pérdida en estado de conducción) |
| Parámetro Mecánico / Estructura | Rango / Valor Oficial |
|---|---|
| Disipación Térmica | Disipador de aluminio anodizado integrado |
| Método de Control | Perilla rotativa con potenciómetro lineal de alta calidad |
| Terminales de Conexión | Borneras de tornillo industriales de alta potencia |
| Protección | Circuito snubber (Resistor-Capacitor) para filtrado de picos |
| Dimensiones Generales | ~48 mm x 60 mm x 28 mm |
| Accesorios | Incluye tuerca de fijación para panel y perilla plástica |
Ventajas Clave del Dimmer AC 3800W
• Potencia Elevada en Tamaño Reducido: Es capaz de gestionar cargas que dañarían reguladores convencionales, siendo ideal para aplicaciones de calefacción (estufas eléctricas, soldadores) y control de motores de alta potencia.
• Disipación Térmica Eficiente: La inclusión de un disipador de aluminio robusto permite una operación prolongada sin que el componente de conmutación (SCR/Triac) falle por sobrecalentamiento, factor crítico en reguladores de potencia.
• Instalación Sencilla y Versátil: Su diseño con borneras de tornillo permite integrarlo fácilmente en paneles de control, máquinas industriales o herramientas eléctricas personalizadas sin necesidad de herramientas de soldadura complejas.
La conexión es simple, funcionando como un interruptor de serie en la línea de fase de la alimentación de CA.
Galería Dinámica de Conexiones de Hardware
Este dimmer no utiliza microcontroladores, sino un circuito analógico basado en el principio de "Control de Ángulo de Fase":
- Onda Senoidal y Corte: La electricidad de red alterna (AC) oscila a 50/60 Hz. El módulo no "reduce" el voltaje de forma lineal, sino que "corta" la onda senoidal en momentos específicos.
- El Potenciómetro: Al girar la perilla, alteras la constante de tiempo RC (resistencia-capacitancia) en el circuito de disparo del Triac. Esto determina el retraso exacto antes de que el Triac se active en cada ciclo de la onda.
- Ángulo de Disparo: Cuanto más tarde se dispara el Triac, menor es el área bajo la curva que llega a la carga. Esto es lo que percibe el ojo como "menos brillo" en una lámpara o el oído como "menos potencia" en un motor.
Regulador de Voltaje AC / Dimmer 3800W
Módulo regulador de potencia para corriente alterna (AC). Ideal para control de iluminación, velocidad de motores de escobillas y regulación de calor en resistencias.
Este módulo dimmer es un regulador de potencia de CA de alta capacidad, basado en tecnología SCR (Silicon Controlled Rectifier) o Triac. Diseñado para manejar cargas de hasta 3800W, permite variar la intensidad lumínica, la velocidad de motores universales (con escobillas) y la temperatura de elementos calefactores mediante un control manual preciso. Al actuar sobre el ángulo de fase de la onda senoidal de la red eléctrica, proporciona una solución económica y compacta para controlar dispositivos conectados directamente a la red domiciliaria de 220V.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Operación | 220 V AC (Corriente alterna) |
| Potencia Máxima (Pico) | 3800 W (Resistiva, uso intermitente) |
| Rango de Regulación | 50 V a 220 V AC (Ajuste lineal mediante potenciómetro) |
| Corriente Máxima | 16 A - 20 A (Dependiendo de la ventilación) |
| Dispositivo de Conmutación | SCR / Triac (BTA16 o similar de alta potencia) |
| Eficiencia | > 90% (Debido a la baja pérdida en estado de conducción) |
| Parámetro Mecánico / Estructura | Rango / Valor Oficial |
|---|---|
| Disipación Térmica | Disipador de aluminio anodizado integrado |
| Método de Control | Perilla rotativa con potenciómetro lineal de alta calidad |
| Terminales de Conexión | Borneras de tornillo industriales de alta potencia |
| Protección | Circuito snubber (Resistor-Capacitor) para filtrado de picos |
| Dimensiones Generales | ~48 mm x 60 mm x 28 mm |
| Accesorios | Incluye tuerca de fijación para panel y perilla plástica |
Ventajas Clave del Dimmer AC 3800W
• Potencia Elevada en Tamaño Reducido: Es capaz de gestionar cargas que dañarían reguladores convencionales, siendo ideal para aplicaciones de calefacción (estufas eléctricas, soldadores) y control de motores de alta potencia.
• Disipación Térmica Eficiente: La inclusión de un disipador de aluminio robusto permite una operación prolongada sin que el componente de conmutación (SCR/Triac) falle por sobrecalentamiento, factor crítico en reguladores de potencia.
• Instalación Sencilla y Versátil: Su diseño con borneras de tornillo permite integrarlo fácilmente en paneles de control, máquinas industriales o herramientas eléctricas personalizadas sin necesidad de herramientas de soldadura complejas.
La conexión es simple, funcionando como un interruptor de serie en la línea de fase de la alimentación de CA.
Galería Dinámica de Conexiones de Hardware
Este dimmer no utiliza microcontroladores, sino un circuito analógico basado en el principio de "Control de Ángulo de Fase":
- Onda Senoidal y Corte: La electricidad de red alterna (AC) oscila a 50/60 Hz. El módulo no "reduce" el voltaje de forma lineal, sino que "corta" la onda senoidal en momentos específicos.
- El Potenciómetro: Al girar la perilla, alteras la constante de tiempo RC (resistencia-capacitancia) en el circuito de disparo del Triac. Esto determina el retraso exacto antes de que el Triac se active en cada ciclo de la onda.
- Ángulo de Disparo: Cuanto más tarde se dispara el Triac, menor es el área bajo la curva que llega a la carga. Esto es lo que percibe el ojo como "menos brillo" en una lámpara o el oído como "menos potencia" en un motor.
