Dimmer de 4000 Watts en Caja de Metal
[DIM-4000] Dimmer de 4000 Watts en Caja de Metal
Referencia Interna:
DIM-4000

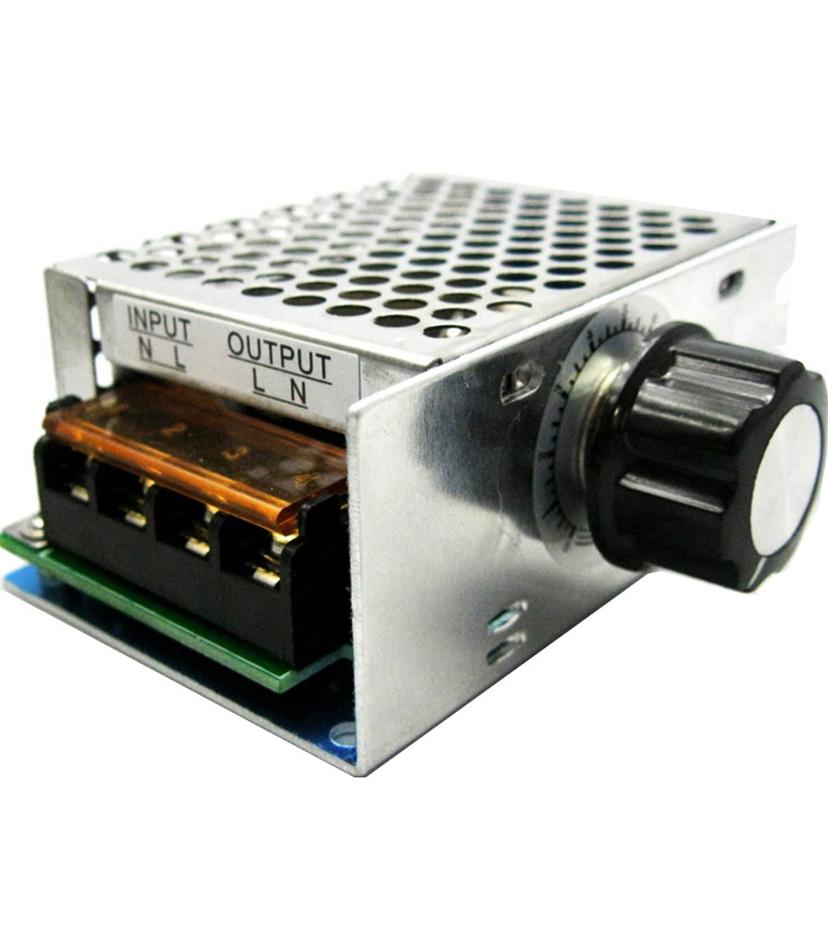

Regulador de Voltaje AC / Dimmer de 4000W en Caja Metálica
Módulo regulador de potencia de corriente alterna con carcasa protectora perforada, bornes etiquetados y perilla graduada de alta precisión.
El Dimmer de 4000W en caja metálica es un dispositivo robusto y de alto rendimiento para el control de potencia en corriente alterna (AC). Su diseño incorpora una carcasa de aluminio perforada que protege la circuitería interna contra impactos y mejora la disipación térmica. Cuenta con una regleta de bornes de tornillo claramente etiquetada (INPUT N-L y OUTPUT L-N) para una instalación eléctrica segura y profesional, además de una perilla giratoria con escala graduada que facilita la regulación precisa de la intensidad en iluminación, calefactores y motores universales.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Entrada | 220 V AC (Corriente alterna) |
| Potencia Máxima (Pico) | 4000 W (Cargas resistivas, uso intermitente) |
| Rango de Regulación | 0 V a 220 V AC (Ajuste lineal de fase) |
| Corriente Máxima | Hasta 20 A (Sujeto a ventilación y condiciones térmicas) |
| Dispositivo de Conmutación | SCR / Triac de alta potencia con disipador interno |
| Eficiencia | > 90% en conversión de energía AC |
| Parámetro Mecánico / Estructura | Rango / Valor Oficial |
|---|---|
| Carcasa de Protección | Caja metálica perforada de alta resistencia y ventilación |
| Interfaz de Control | Perilla rotativa con escala graduada impresa en panel |
| Terminales de Conexión | Bornes de tornillo protegidos por cubierta transparente de seguridad |
| Etiquetado de Bornes | Entrada (INPUT: N, L) y Salida (OUTPUT: L, N) claramente impresas |
| Dimensiones Generales | Formato compacto de sobremesa o panel industrial |
| Aislamiento y Seguridad | Protección contra contacto accidental directo con componentes activos |
Ventajas Clave del Dimmer 4000W en Caja Metálica
• Máxima Seguridad Física: A diferencia de las placas abiertas, la caja metálica perforada protege la tarjeta de cortocircuitos accidentales con objetos metálicos externos y previene descargas por contacto con los disipadores o pistas energizadas.
• Conexiones Ordenadas y Seguras: Sus bornes de tornillo con cubierta protectora facilitan un cableado firme y limpio, eliminando el riesgo de cables flojos que puedan generar arcos eléctricos en aplicaciones de alta potencia.
• Escala Graduada de Precisión: La perilla con indicador de porcentaje o grados permite replicar niveles de potencia específicos de forma visual y repetible, mejorando el control operativo frente a perillas sin referencias.
El cableado se realiza directamente en la regleta de bornes integrada, respetando estrictamente las etiquetas de entrada y salida impresas en la carcasa metálica.
Galería Dinámica de Conexiones de Hardware
Al igual que otros dimmers de alta potencia para corriente alterna, este dispositivo opera mediante circuitería analógica pura sin necesidad de microcontroladores:
- Independencia de Software: No requiere programación ni código externo. Todo el control se ejerce de forma instantánea al girar la perilla mecánica conectada al potenciómetro de ajuste.
- Control de Potencia Real: Modificando el ángulo de conducción del semiconductor interno, se permite el paso de solo una fracción de la onda de corriente alterna por cada semiciclo, reduciendo la energía efectiva entregada a la carga.
- Cargas Compatibles: Su diseño de 4000W es ideal para elementos calefactores de alta demanda, hornos eléctricos, planchas industriales, cautines y motores universales de escobillas.
