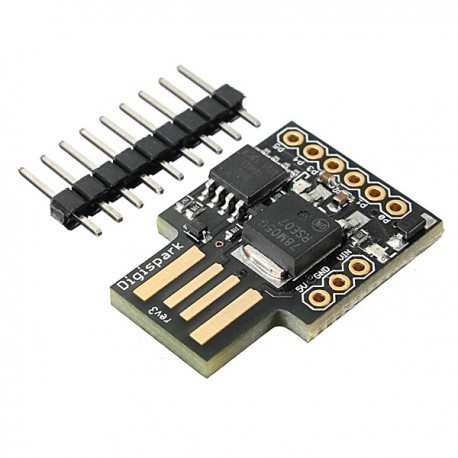

DIGISPARK-Placa de Desarrollo ATTINY85, I2C USB
[DIGISPARK] DIGISPARK-Placa de Desarrollo ATTINY85, I2C USB
Referencia Interna:
DIGISPARK
Placa de Desarrollo Digispark ATtiny85
Microcontrolador ATtiny85 compacto con conexión USB integrada para proyectos pequeños.
La Digispark es una placa ultracompacta basada en el microcontrolador ATtiny85, adecuada para automatizaciones pequeñas, dispositivos USB sencillos y proyectos donde importan el tamaño y el bajo consumo. Integra conexión USB directa y cargador de arranque compatible con Digistump. Ofrece entradas analógicas, salidas digitales y PWM, aprovechando seis pines compartidos según la función seleccionada y las limitaciones propias del ATtiny85.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Microcontrolador | ATtiny85 de 8 bits |
| Tensión lógica | 5 V |
| Frecuencia habitual | 16,5 MHz mediante PLL |
| Memoria Flash | 8 KB; parte ocupada por el cargador |
| SRAM | 512 bytes |
| EEPROM | 512 bytes |
| Compatibilidad | Arduino IDE y herramientas AVR |
| Características adicionales | Valor |
|---|---|
| GPIO | Hasta 6 pines compartidos |
| ADC | 10 bits |
| PWM | Disponible en pines compatibles |
| USB | Implementado por software |
| Protocolos | SPI e I²C mediante recursos AVR |
| Consumo | Depende del regulador, LED y periféricos |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
// Prueba básica para placa Digispark / ATtiny85
const byte LED=1;
const byte BOTON=2;
unsigned long anterior=0;
bool estado=false;
void setup(){
pinMode(LED,OUTPUT);pinMode(BOTON,INPUT_PULLUP);
digitalWrite(LED,LOW);
}
void loop(){
unsigned long periodo=digitalRead(BOTON)?500:100;
if(millis()-anterior>=periodo){
anterior=millis();estado=!estado;digitalWrite(LED,estado);
}
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Cuánta memoria queda realmente disponible para el programa?
El ATtiny85 posee 8 KB Flash, pero el cargador Micronucleus ocupa una parte; la capacidad utilizable depende de la versión instalada.
2. ¿Por qué la placa se conecta después de iniciar la carga?
Micronucleus espera brevemente al encender; el IDE solicita insertar Digispark para detectar el bootloader y transferir el programa durante esa ventana.
3. ¿Qué pines interfieren con la comunicación USB?
P3 y P4 suelen participar en USB por software; utilizarlos durante programación o comunicación puede causar desconexiones y funcionamiento impredecible.
4. ¿Puede utilizar Serial como en Arduino Uno?
No dispone de UART hardware completa; puede implementar SoftwareSerial o usar bibliotecas USB, consumiendo memoria y pines muy limitados. los.
5. ¿Qué tensión toleran sus entradas analógicas?
Nunca deben superar la referencia ADC ni VCC; normalmente se miden señales entre cero y cinco voltios en placas alimentadas a 5 V.
6. ¿Por qué algunos programas alteran la frecuencia del PWM?
Digispark configura temporizadores para USB y reloj interno; modificar prescalers puede afectar millis, delay, PWM o estabilidad de la comunicación USB.
7. ¿Cómo se compara con Arduino Uno?
Digispark es mucho más pequeña y económica, pero Uno ofrece más memoria, GPIO, temporizadores, UART hardware y depuración serial sencilla.
8. ¿En qué se diferencia de Arduino Pro Mini?
Pro Mini usa ATmega328P con mayores recursos y requiere adaptador USB-TTL; Digispark integra USB por software alrededor del ATtiny85. los.
9. ¿Puede funcionar como teclado o ratón USB?
Sí, bibliotecas como DigiKeyboard emulan dispositivos HID, aunque su USB por software posee limitaciones de velocidad, compatibilidad y memoria disponible.
10. ¿Cómo reducir el consumo en proyectos con batería?
Desactiva ADC y periféricos innecesarios, elimina LED o regulador si procede, utiliza modos sleep y despierta mediante interrupciones cuidadosamente configuradas.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
