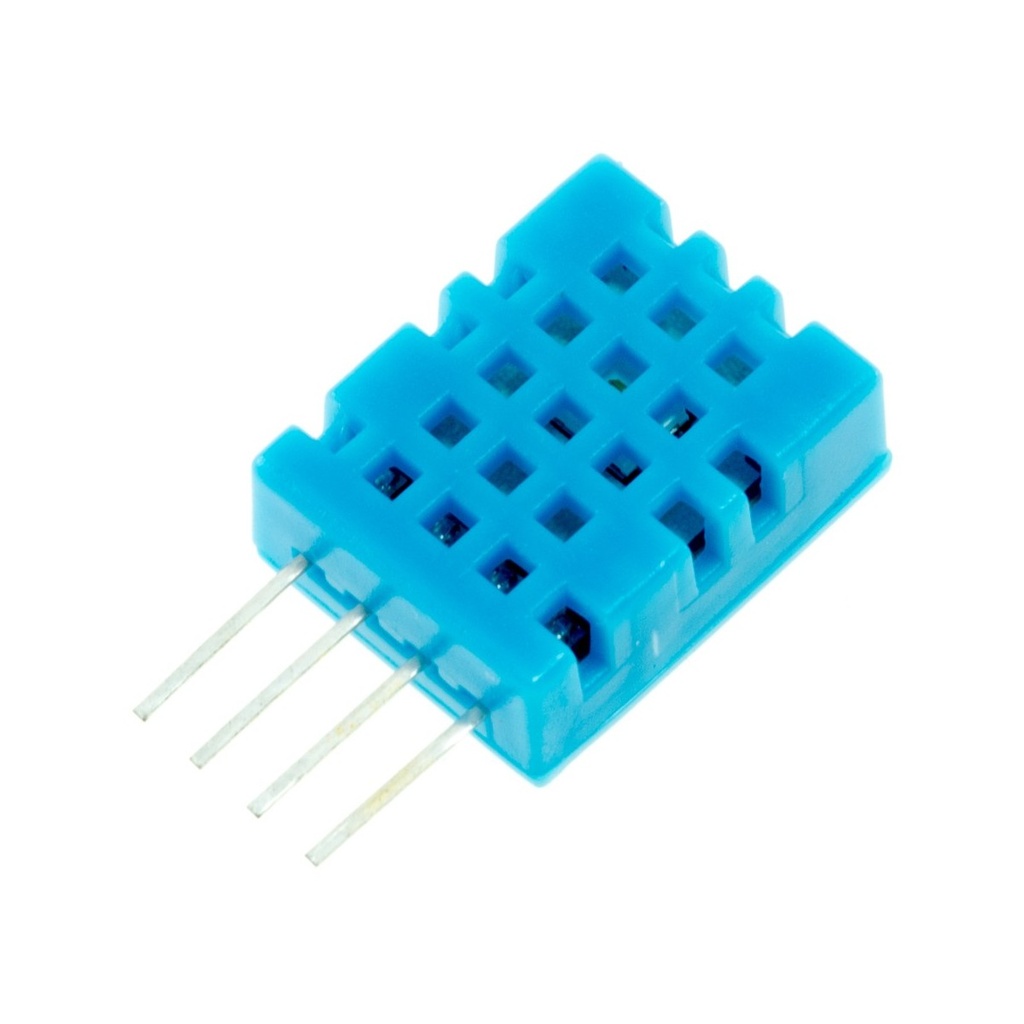

DHT11 Sensor de Humedad/Temperatura Digital
[DHT11] DHT11 Sensor de Humedad/Temperatura Digital
https://electrofranko.com/shop/dht11-dht11-sensor-de-humedad-temperatura-digital-448 https://electrofranko.com/web/image/product.template/448/image_1920?unique=f8c62aa
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
DHT11
Sensor de Temperatura y Humedad DHT11
Medición digital de temperatura y humedad con interfaz de un hilo.
El DHT11 mide temperatura y humedad relativa y transmite datos calibrados mediante una línea digital propietaria. Integra el elemento sensible y procesamiento necesario, por lo que puede leerse con bibliotecas disponibles para microcontroladores.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,3 a 5,5 V CC |
| Mediciones | Temperatura y humedad relativa |
| Humedad | 20 a 90 %RH |
| Precisión de humedad | ±5 %RH |
| Temperatura | 0 a 50 °C |
| Precisión de temperatura | ±2 °C |
| Interfaz | Digital propietaria de un hilo |
| Periodo mínimo | 1 segundo |
| Compatibilidad | Arduino y Raspberry Pi mediante GPIO |
| Características adicionales | Valor |
|---|---|
| Resolución de humedad | 1 %RH |
| Resolución de temperatura | 1 °C |
| Elemento de humedad | Polímero capacitivo |
| Salida | Datos calibrados digitalmente |
| Pull-up de datos | 4,7 a 10 kΩ habitual |
| Aplicaciones | Monitoreo ambiental interior |
Ventajas y aplicaciones
Dos mediciones integradas: Entrega temperatura y humedad relativa desde un solo encapsulado, simplificando proyectos ambientales básicos y sistemas educativos.
Salida digital calibrada: Transmite valores procesados digitalmente y evita convertir manualmente una señal analógica susceptible a ruido en cables cortos.
Bibliotecas disponibles: Puede utilizarse rápidamente con Arduino mediante bibliotecas consolidadas que implementan todos los tiempos específicos del protocolo.
Alimentación flexible: Admite tensiones habituales de microcontroladores, facilitando su integración con Arduino y otras placas de desarrollo compatibles.
Aplicaciones ambientales: Resulta apropiado para monitoreo interior, estaciones educativas, ventilación automática y registro periódico de condiciones ambientales generales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Instala DHT sensor library de Adafruit. Selecciona correctamente DHT11 y respeta el intervalo mínimo entre lecturas consecutivas.
#include <DHT.h>
#define PIN 2
#define TIPO DHT11
DHT dht(PIN,TIPO);
void setup(){Serial.begin(9600);dht.begin();}
void loop(){Serial.print(dht.readTemperature());Serial.print(" C | ");Serial.print(dht.readHumidity());Serial.println(" %RH");delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué mide este sensor?
El DHT11 mide temperatura del aire y humedad relativa, transmitiendo ambas variables mediante una secuencia digital específica del fabricante durante.
2. ¿Necesita una resistencia pull-up?
Sí cuando la placa no la incorpora. Una resistencia entre DATA y VCC mantiene la línea en reposo y mejora comunicación.
3. ¿Con qué frecuencia puede leerse?
Debe respetarse un intervalo mínimo de un segundo; solicitar datos más rápido puede repetir valores o producir errores de comunicación.
4. ¿Puede utilizarse en exteriores?
Solamente dentro de una protección ventilada contra lluvia y radiación solar directa, evitando condensación prolongada sobre el elemento sensible durante.
5. ¿Es compatible con Arduino Uno?
Sí. Una biblioteca DHT gestiona el protocolo temporal y entrega temperatura y humedad mediante funciones sencillas del programa durante el.
6. ¿Es compatible con Raspberry Pi?
Sí mediante GPIO de 3,3 V y una biblioteca compatible, manteniendo cables cortos y una resistencia pull-up apropiada durante el.
7. ¿Por qué devuelve NaN?
Cableado incorrecto, modelo mal seleccionado, lecturas demasiado rápidas, alimentación inestable o señal débil pueden producir datos inválidos representados como NaN.
8. ¿Cómo se compara con AHT20?
AHT20 utiliza I²C, menor consumo y mejores prestaciones típicas; DHT emplea una interfaz temporizada propietaria más sencilla durante el funcionamiento.
9. ¿En qué difiere de DS18B20?
DHT mide humedad y temperatura; DS18B20 mide solamente temperatura, pero permite múltiples sensores direccionables sobre un bus 1-Wire durante el.
10. ¿Puede sustituir un termostato certificado?
No necesariamente. Es adecuado para prototipos y monitoreo general, pero sistemas críticos requieren sensores, calibración y redundancia apropiados durante el.
