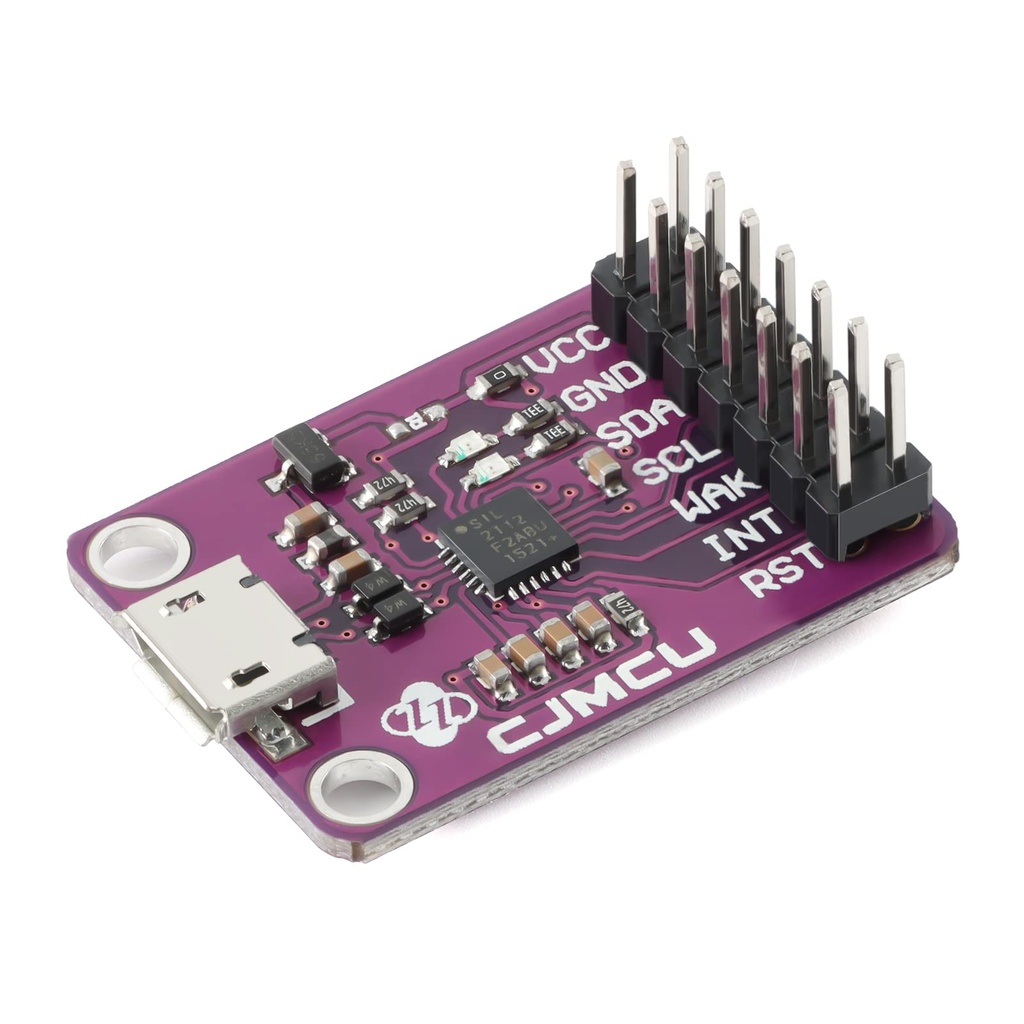

CP2112 Placa de Depuración CP2112, Mod de Comunicación USB a I2C para Arduino
[CP2112] CP2112 Placa de Depuración CP2112, Mod de Comunicación USB a I2C para Arduino
Referencia Interna:
CP2112
Módulo Puente USB a SMBus CP2112
Conversión USB HID a SMBus/I²C para configurar y controlar periféricos desde una computadora.
El CP2112 integra un controlador USB 2.0 full-speed y una interfaz SMBus compatible con I²C dentro de un puente HID. Permite que una computadora lea sensores, configure circuitos y controle dispositivos sin crear un puerto COM tradicional. Incluye GPIO configurables, memoria OTP y control de reloj. La aplicación anfitriona debe utilizar la biblioteca HID de Silicon Labs y resistencias pull-up apropiadas.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Interfaz USB | USB 2.0 full-speed, 12 Mbit/s |
| Interfaz de campo | SMBus/I²C hasta 400 kHz |
| Clase USB | HID |
| GPIO | 8 pines configurables |
| Alimentación | 3,0 a 3,6 V para el circuito |
| Reloj SMBus | Configurable |
| Compatibilidad | Windows, Linux y macOS mediante API HID |
| Características adicionales | Valor |
|---|---|
| VID/PID | Programables en OTP |
| Buffer | Paquetes gestionados por HID |
| Pull-ups | Externas según bus |
| UART | No incorpora |
| Puerto COM | No crea VCP |
| Aplicaciones | Sensores, EEPROM y configuración |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
#include <Wire.h>
// Prueba del dispositivo I2C conectado detrás del puente CP2112.
// En una PC, la comunicación real usa la API HID de Silicon Labs.
void setup(){
Serial.begin(115200);Wire.begin();
Serial.println("Escáner I2C para validar el periférico SMBus");
}
void loop(){
byte encontrados=0;
for(byte direccion=1;direccion<127;direccion++){
Wire.beginTransmission(direccion);
byte error=Wire.endTransmission();
if(error==0){
Serial.print("Dispositivo en 0x");
if(direccion<16)Serial.print('0');Serial.println(direccion,HEX);encontrados++;
}
}
Serial.print("Total encontrados: ");Serial.println(encontrados);
delay(5000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Por qué el CP2112 no aparece como puerto COM?
Porque utiliza la clase USB HID para transportar comandos SMBus; el programa anfitrión debe comunicarse mediante la biblioteca y API de Silicon Labs.
2. ¿Qué velocidades admite su interfaz SMBus?
El reloj SMBus puede configurarse aproximadamente entre 10 kHz y 400 kHz, respetando capacitancia, resistencias pull-up y límites del periférico conectado.
3. ¿Puede alimentar sensores directamente desde el USB?
La placa puede exponer alimentación USB según su diseño, pero debe verificarse corriente disponible, regulación y tensión lógica antes de conectar cada sensor.
4. ¿Cómo se selecciona la dirección del dispositivo I²C?
La dirección pertenece al periférico esclavo, no al CP2112; la aplicación la incluye en cada transferencia y debe evitar direcciones reservadas o duplicadas.
5. ¿Qué ocurre si faltan resistencias pull-up en SDA y SCL?
Las líneas no alcanzarán correctamente el nivel alto, provocando bloqueos, NACK, lecturas erráticas o imposibilidad completa de iniciar transferencias SMBus.
6. ¿Admite clock stretching de dispositivos lentos?
Sí, el puente contempla temporización SMBus, pero la aplicación debe configurar tiempos de espera adecuados para evitar interpretar una respuesta lenta como fallo.
7. ¿Cómo se compara con un adaptador USB-TTL?
CP2112 controla periféricos SMBus/I²C mediante HID; USB-TTL crea una interfaz UART asíncrona y no genera directamente señales SDA y SCL.
8. ¿En qué se diferencia del CH341A?
CP2112 está dedicado a SMBus con GPIO y soporte HID; CH341A posee variantes para I²C, SPI o UART mediante controladores diferentes.
9. ¿Para qué sirven los ocho GPIO del CP2112?
Pueden configurarse como entradas, salidas, funciones alternativas o señales de estado, permitiendo controlar reset, interrupciones e indicadores del circuito conectado.
10. ¿Puede utilizarse desde Linux y Raspberry Pi?
Sí, mediante HIDAPI o bibliotecas compatibles; deben concederse permisos USB y programarse las transacciones SMBus desde la aplicación anfitriona. SMBus.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
