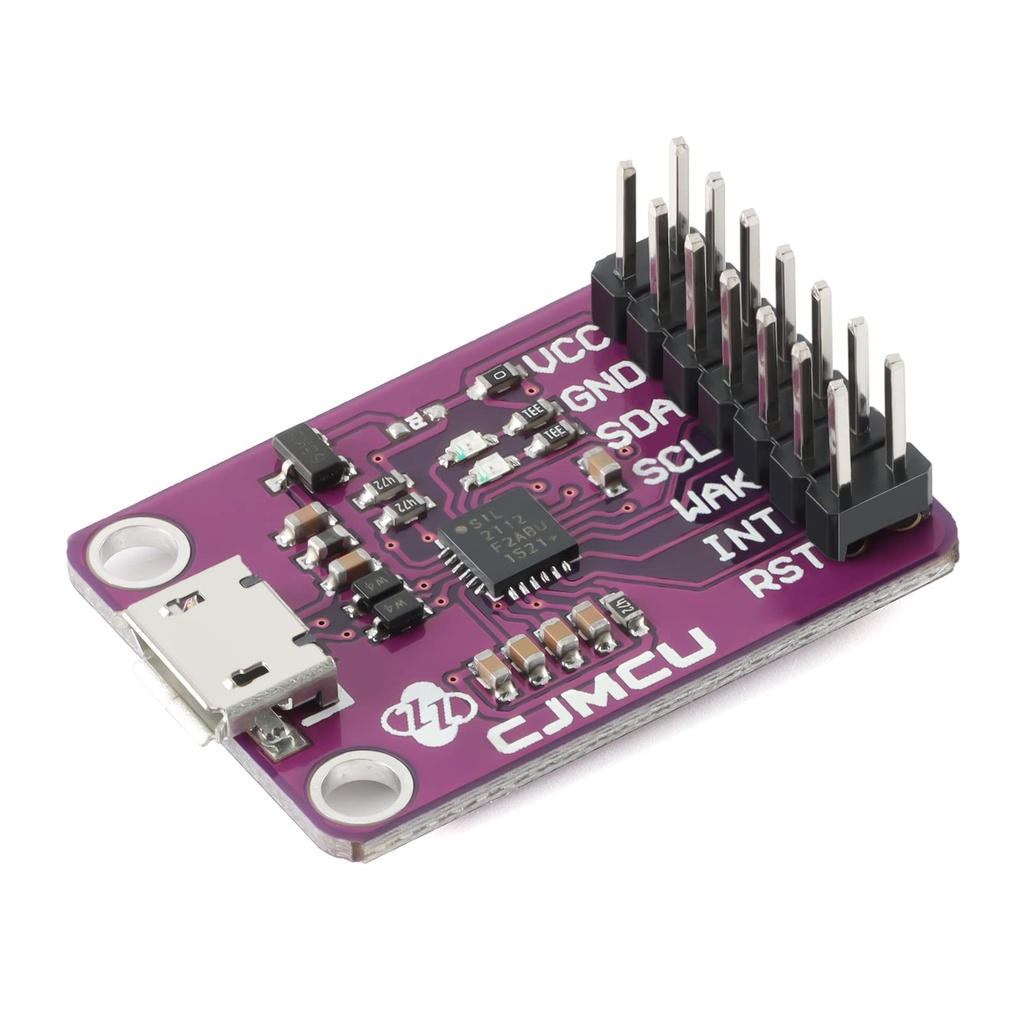

CP2112 Placa de Depuración CP2112, Mod de Comunicación USB a I2C para Arduino
[CP2112] CP2112 Placa de Depuración CP2112, Mod de Comunicación USB a I2C para Arduino
Referencia Interna:
CP2112
Módulo Puente USB a SMBus CP2112
Conversión USB HID a SMBus/I²C para configurar y controlar periféricos desde una computadora.
El CP2112 integra un controlador USB 2.0 full-speed y una interfaz SMBus compatible con I²C dentro de un puente HID. Permite que una computadora lea sensores, configure circuitos y controle dispositivos sin crear un puerto COM tradicional. Incluye GPIO configurables, memoria OTP y control de reloj. La aplicación anfitriona debe utilizar la biblioteca HID de Silicon Labs y resistencias pull-up apropiadas.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Interfaz USB | USB 2.0 full-speed, 12 Mbit/s |
| Interfaz de campo | SMBus/I²C hasta 400 kHz |
| Clase USB | HID |
| GPIO | 8 pines configurables |
| Alimentación | 3,0 a 3,6 V para el circuito |
| Reloj SMBus | Configurable |
| Compatibilidad | Windows, Linux y macOS mediante API HID |
| Características adicionales | Valor |
|---|---|
| VID/PID | Programables en OTP |
| Buffer | Paquetes gestionados por HID |
| Pull-ups | Externas según bus |
| UART | No incorpora |
| Puerto COM | No crea VCP |
| Aplicaciones | Sensores, EEPROM y configuración |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
#include <Wire.h>
// Prueba del dispositivo I2C conectado detrás del puente CP2112.
// En una PC, la comunicación real usa la API HID de Silicon Labs.
void setup(){
Serial.begin(115200);Wire.begin();
Serial.println("Escáner I2C para validar el periférico SMBus");
}
void loop(){
byte encontrados=0;
for(byte direccion=1;direccion<127;direccion++){
Wire.beginTransmission(direccion);
byte error=Wire.endTransmission();
if(error==0){
Serial.print("Dispositivo en 0x");
if(direccion<16)Serial.print('0');Serial.println(direccion,HEX);encontrados++;
}
}
Serial.print("Total encontrados: ");Serial.println(encontrados);
delay(5000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Por qué el CP2112 no aparece como puerto COM?
Porque utiliza la clase USB HID para transportar comandos SMBus; el programa anfitrión debe comunicarse mediante la biblioteca y API de Silicon Labs.
2. ¿Qué velocidades admite su interfaz SMBus?
El reloj SMBus puede configurarse aproximadamente entre 10 kHz y 400 kHz, respetando capacitancia, resistencias pull-up y límites del periférico conectado.
3. ¿Puede alimentar sensores directamente desde el USB?
La placa puede exponer alimentación USB según su diseño, pero debe verificarse corriente disponible, regulación y tensión lógica antes de conectar cada sensor.
4. ¿Cómo se selecciona la dirección del dispositivo I²C?
La dirección pertenece al periférico esclavo, no al CP2112; la aplicación la incluye en cada transferencia y debe evitar direcciones reservadas o duplicadas.
5. ¿Qué ocurre si faltan resistencias pull-up en SDA y SCL?
Las líneas no alcanzarán correctamente el nivel alto, provocando bloqueos, NACK, lecturas erráticas o imposibilidad completa de iniciar transferencias SMBus.
6. ¿Admite clock stretching de dispositivos lentos?
Sí, el puente contempla temporización SMBus, pero la aplicación debe configurar tiempos de espera adecuados para evitar interpretar una respuesta lenta como fallo.
7. ¿Cómo se compara con un adaptador USB-TTL?
CP2112 controla periféricos SMBus/I²C mediante HID; USB-TTL crea una interfaz UART asíncrona y no genera directamente señales SDA y SCL.
8. ¿En qué se diferencia del CH341A?
CP2112 está dedicado a SMBus con GPIO y soporte HID; CH341A posee variantes para I²C, SPI o UART mediante controladores diferentes.
9. ¿Para qué sirven los ocho GPIO del CP2112?
Pueden configurarse como entradas, salidas, funciones alternativas o señales de estado, permitiendo controlar reset, interrupciones e indicadores del circuito conectado.
10. ¿Puede utilizarse desde Linux y Raspberry Pi?
Sí, mediante HIDAPI o bibliotecas compatibles; deben concederse permisos USB y programarse las transacciones SMBus desde la aplicación anfitriona. SMBus.
